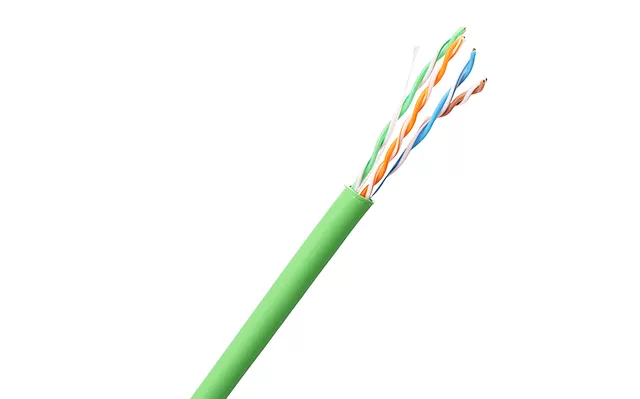

Nuestro cable de red CAT5E UTP conductor de cobre puro es su solución para instalaciones estándar de oficinas, hogar y edificios, lo que garantiza la transferencia de datos de 1 Gbps con compatibilidad universal.
Conductor: 24 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Chaqueta libre de halógenos o PVC disponible
Compatible con RoHS, REACH
CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
Cable horizontal Premisa
Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
PoE ++, PoE +, PoE
Resistencia del conductor (20 ℃)≤ 9,38 Ω/ 100M
Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%
Resistencia de aislamiento> 5000 MΩ · km
Capacitancia mutua de un par ≤ 5.6nF/100M
Conductor | Cobre desnudo sólido 24AWG |
Aislamiento | HDPE |
Número total de Conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde. Blanco-Marrón/Marrón |
Escudo de par individual | NINGUNO |
Escudo general | NINGUNO |
Alambre de drenaje | Cobre estañado |
Ltem | Chaqueta exterior | Diámetro total (mm) |
XF-U-05e-01 | CMX | 5,1 ± 0,2 |
XF-U-05e-02 | CM | 5,1 ± 0,2 |
XF-U-05e-03 | CMR | 5,1 ± 0,2 |
XF-U-05e-04 | LSZH | 5,1 ± 0,2 |
XF-U-05e-05 | LDPE | 5,1 ± 0,2 |
XF-U-05e-06 | PVC | 5,1 ± 0,2 |
Frecuencia [MHz] | Pérdida de inserción máx. (Atenuación) | Min. SIGUIENTE [dB] | Min. PSNEXT [dB] | ACR mínimo [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | RL mínimo (Pérdida de retorno)[dB] | Máx./Min. Entrada Impedancia (no ajustada) [Ohm] | Máx./Min. Equipado Impedancia [Ohm] |
1 | 2,0 dB/100M | 70,3 | 68,3 | 70,3 | 66,3 | 67,8 | 64,8 | 20,0 | 100 ± 15 | 100 ± 15 |
4 | 4,0 dB/100M | 61,3 | 59,3 | 59,3 | 55,3 | 55,8 | 52,8 | 23,0 | 100 ± 15 | 100 ± 15 |
8 | 5,7 dB/100M | 56,8 | 54,8 | 53,1 | 49,1 | 49,7 | 46,7 | 24,5 | 100 ± 15 | 100 ± 15 |
10 | 6,4 dB/100M | 55,3 | 53,3 | 50,9 | 46,9 | 47,8 | 44,8 | 25,0 | 100 ± 15 | 100 ± 15 |
16 | 8,1 dB/100M | 52,2 | 50,2 | 46,1 | 42,1 | 43,7 | 40,7 | 25,0 | 100 ± 15 | 100 ± 15 |
20 | 9,1 dB/100M | 50,8 | 48,8 | 43,7 | 39,7 | 41,8 | 38,8 | 25,0 | 100 ± 15 | 100 ± 15 |
25 | 10,2 dB/100M | 49,3 | 47,3 | 41,1 | 37,1 | 39,8 | 36,8 | 24,3 | 100 ± 15 | 100 ± 15 |
31,25 | 11,4 dB/100M | 47,9 | 45,9 | 38,5 | 34,5 | 37,9 | 34,9 | 23,6 | 100 ± 15 | 100 ± 15 |
62,5 | 16,4 dB/100M | 43,4 | 41,4 | 29,0 | 25,0 | 31,9 | 28,9 | 21,5 | 100 ± 15 | 100 ± 15 |
100 | 21,0 dB/100M | 40,3 | 38,3 | 21,3 | 17,3 | 27,8 | 24,8 | 20,1 | 100 ± 15 | 100 ± 15 |
Nota: El rendimiento de transmisión anterior para el 100M,20 ± 2 ℃ en las condiciones probadas. | ||||||||||

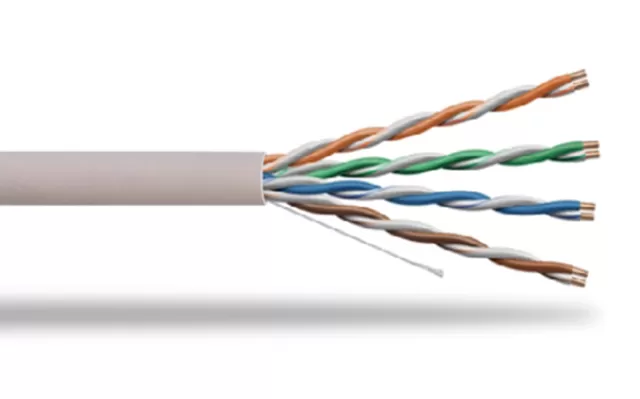

El cable CAT5E UTP de Xingfa presenta una construcción de par trenzado sin blindaje con cuatro pares de conductores de cobre 24 AWG, lo que reduce la diafonía a través de relaciones de torsión precisas. A diferencia de las opciones blindadas, UTP ofrece asequibilidad y flexibilidad para configuraciones de baja interferencia, con chaquetas de PVC que brindan durabilidad de hasta 75 ° C temperaturas de funcionamiento. Las estadísticas muestran que CAT5E reduce la atenuación hasta en 20% en comparación con CAT5, lo que garantiza un rendimiento estable. Según los estándares TIA/EIA-568, "CAT5E mejora el ancho de banda a 100 MHz para Gigabit Ethernet", lo que lo hace compatible con versiones anteriores de categorías inferiores. Los distribuidores aprecian opciones personalizables, como colores y longitudes, para necesidades personalizadas del mercado.
Versátil para sistemas Ethernet, VoIP y de vigilancia, CAT5E UTP sobresale en configuraciones residenciales y comerciales con EMI mínima. En las oficinas, conecta las PC a los interruptores; en los hogares, admite
Routers de banda ancha.
Para uso industrial, considere alternativas blindadas, pero UTP es suficiente para 80% de instalaciones estándar, según datos de mercado. Los estudios de caso muestran el despliegue en proyectos europeos de telecomunicaciones, aprovechando la certificación CPR B2ca para la seguridad.
Los distribuidores pueden dirigirse a sectores como la educación y la atención médica, donde los ahorros de costos de UTP (20 30% más barato que SFTP) impulsan la demanda.
