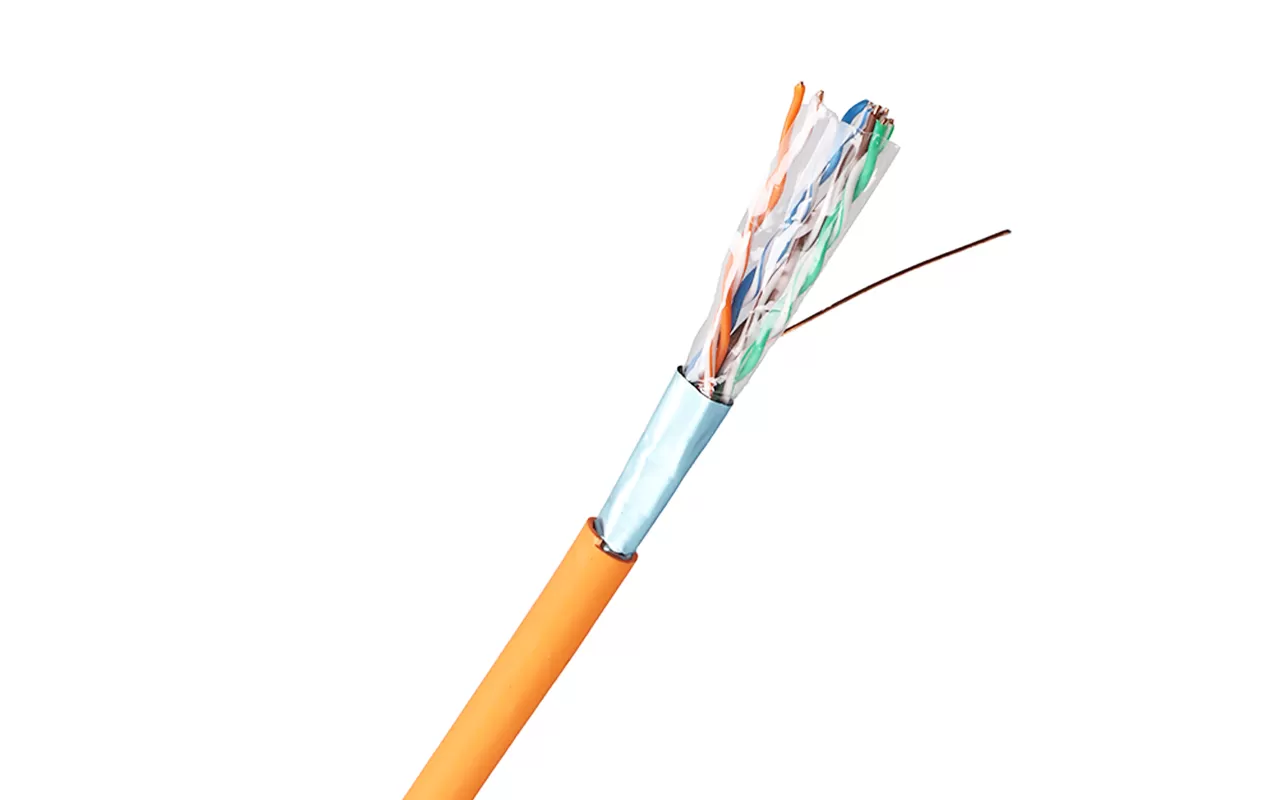

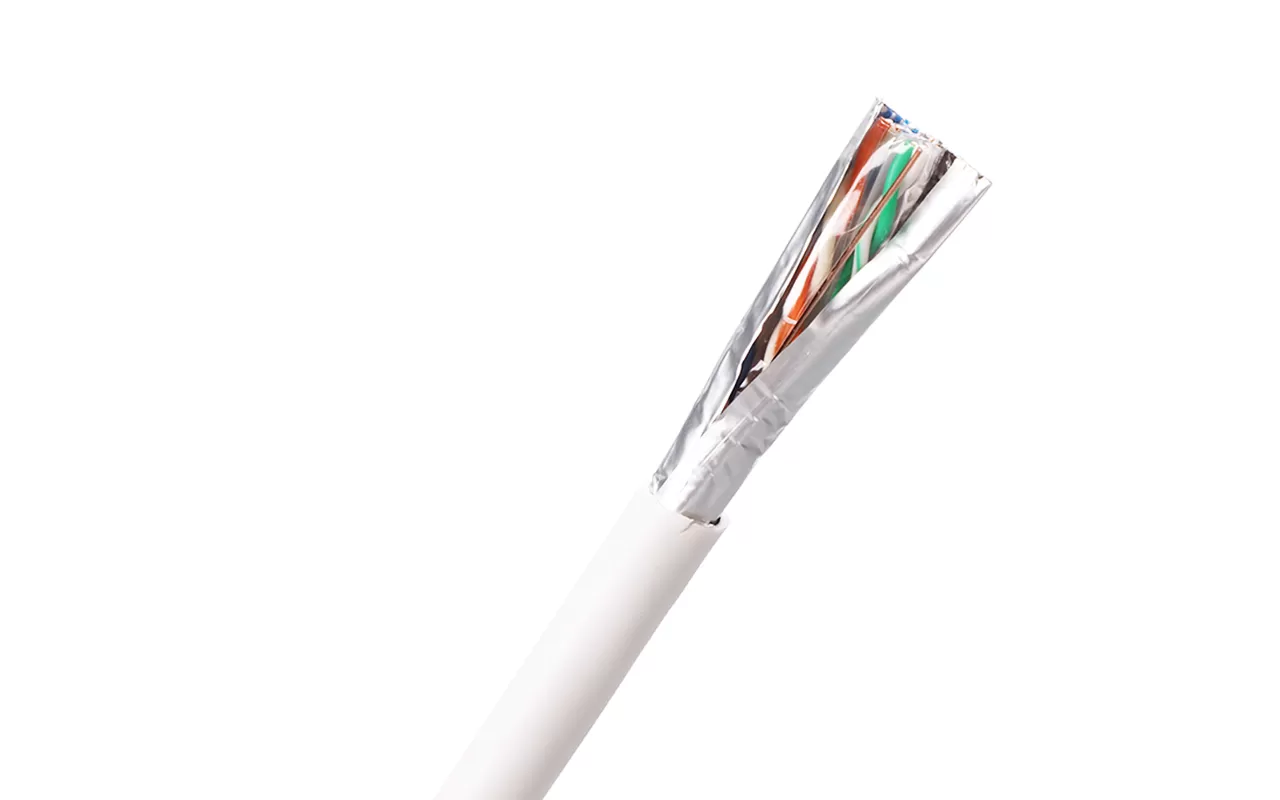

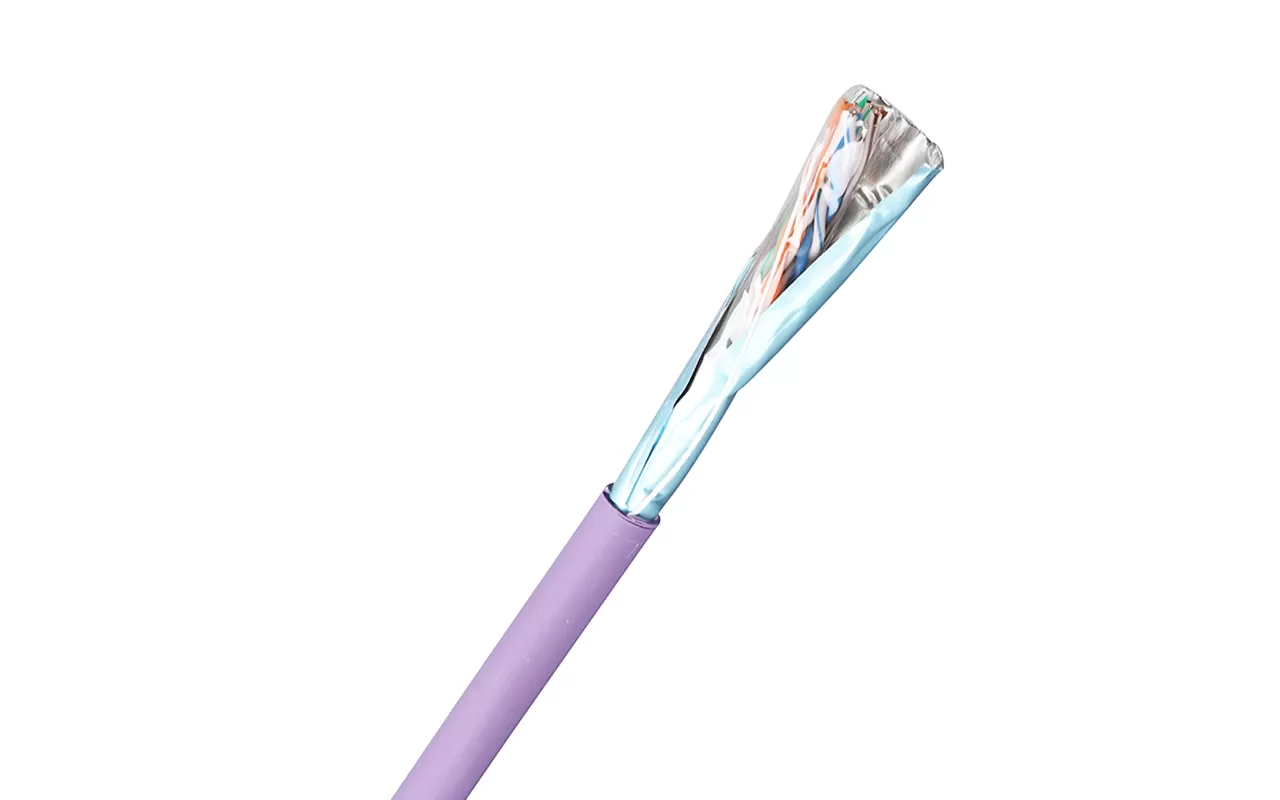

Conductor: 24 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Chaqueta libre de halógenos o PVC disponible
Compatible con RoHS, REACH
CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
Cable horizontal Premisa
Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
PoE ++, PoE +, PoE
Entornos ruidosos
Resistencia del conductor (20 ℃)≤ 9,38 Ω/ 100M
Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%
Resistencia de aislamiento> 5000 MΩ · km
Capacitancia mutua de un par ≤ 5.6nF/100M

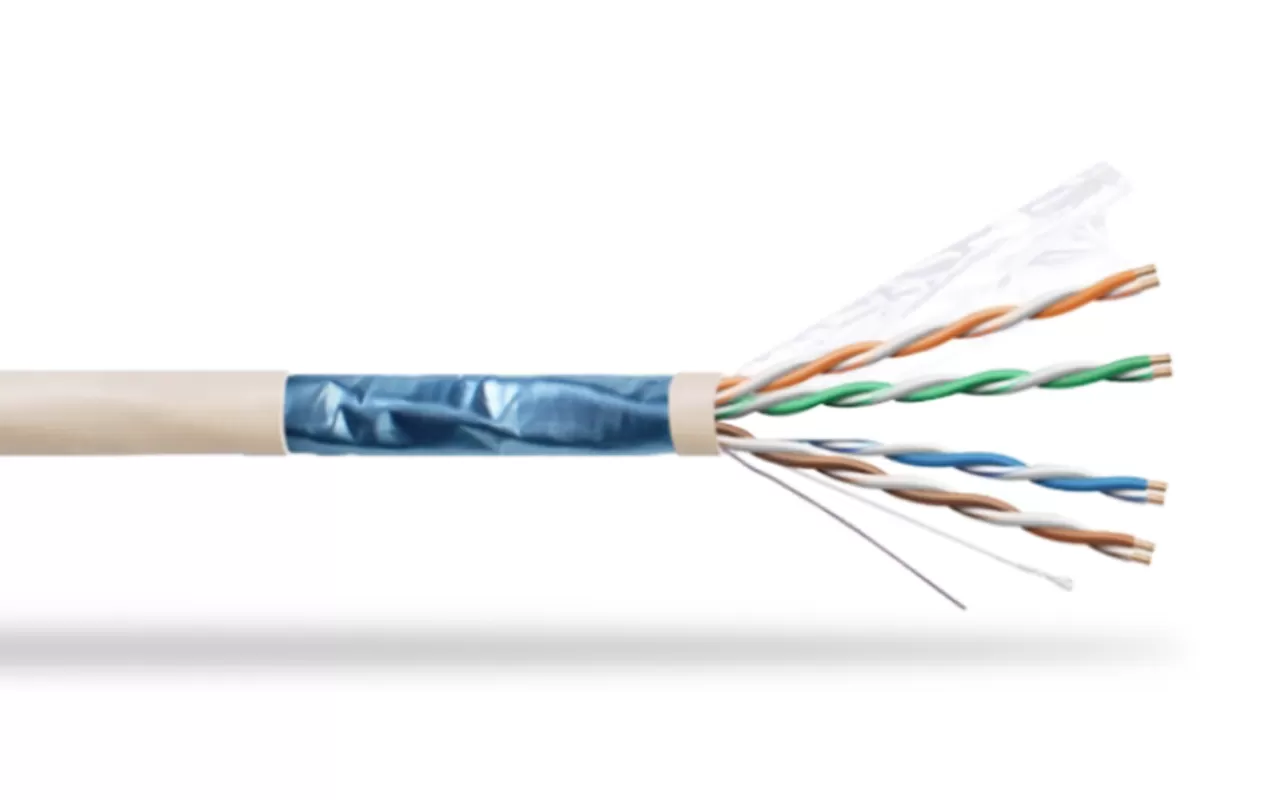

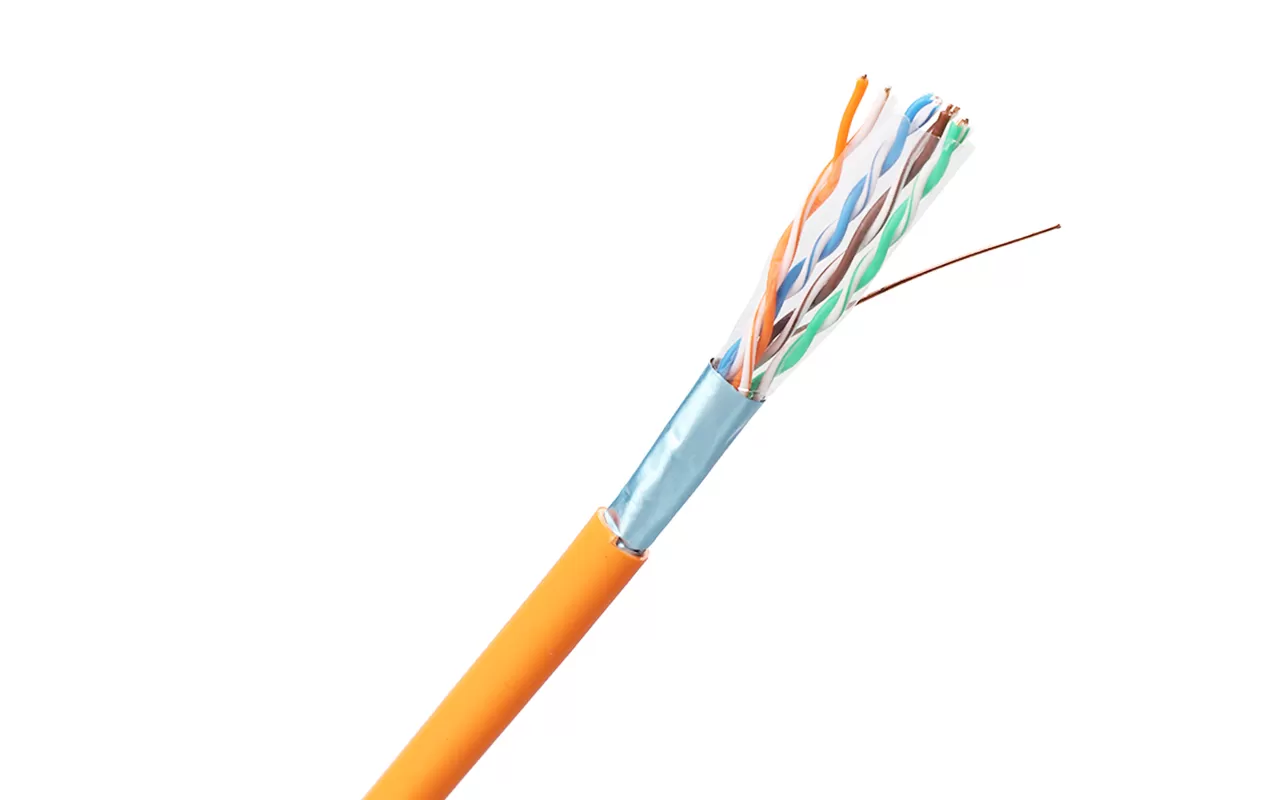

Conductor | Cobre desnudo sólido 24AWG |
Aislamiento | HDPE |
Número total de conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde. Blanco-Marrón/Marrón |
Escudo de par individual | NINGUNO |
Escudo general | Papel de aluminio, proporcionando cobertura de 100%, lámina boca fuera |
Alambre de drenaje | Cobre estañado |
Ltem | Chaqueta exterior | Diámetro total (mm) |
XF-F-05e-01 | CMX | 6,1 ± 0,2 |
XF-F-05e-02 | CM | 6,1 ± 0,2 |
XF-F-05e-03 | CMR | 6,1 ± 0,2 |
XF-F-05e-04 | LSZH | 6,1 ± 0,2 |
XF-F-05e-05 | LDPE | 6,1 ± 0,2 |
XF-F-05e-06 | PVC | 6,1 ± 0,2 |
Frecuencia [MHz] | Pérdida de inserción máx. (Atenuación) | Min. SIGUIENTE [dB] | Min. PSNEXT [dB] | ACR mínimo [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | RL mínimo (Pérdida de retorno)[dB] | Máx./Min. Entrada Impedancia (no ajustada) [Ohm] | Máx./Min. Equipado Impedancia [Ohm] |
1 | 2,0 dB/100M | 70,3 | 68,3 | 70,3 | 66,3 | 67,8 | 64,8 | 20,0 | 100 ± 15 | 100 ± 15 |
4 | 4,0 dB/100M | 61,3 | 59,3 | 59,3 | 55,3 | 55,8 | 52,8 | 23,0 | 100 ± 15 | 100 ± 15 |
8 | 5,7 dB/100M | 56,8 | 54,8 | 53,1 | 49,1 | 49,7 | 46,7 | 24,5 | 100 ± 15 | 100 ± 15 |
10 | 6,4 dB/100M | 55,3 | 53,3 | 50,9 | 46,9 | 47,8 | 44,8 | 25,0 | 100 ± 15 | 100 ± 15 |
16 | 8,1 dB/100M | 52,2 | 50,2 | 46,1 | 42,1 | 43,7 | 40,7 | 25,0 | 100 ± 15 | 100 ± 15 |
20 | 9,1 dB/100M | 50,8 | 48,8 | 43,7 | 39,7 | 41,8 | 38,8 | 25,0 | 100 ± 15 | 100 ± 15 |
25 | 10,2 dB/100M | 49,3 | 47,3 | 41,1 | 37,1 | 39,8 | 36,8 | 24,3 | 100 ± 15 | 100 ± 15 |
31,25 | 11,4 dB/100M | 47,9 | 45,9 | 38,5 | 34,5 | 37,9 | 34,9 | 23,6 | 100 ± 15 | 100 ± 15 |
62,5 | 16,4 dB/100M | 43,4 | 41,4 | 29,0 | 25,0 | 31,9 | 28,9 | 21,5 | 100 ± 15 | 100 ± 15 |
100 | 21,0 dB/100M | 40,3 | 38,3 | 21,3 | 17,3 | 27,8 | 24,8 | 20,1 | 100 ± 15 | 100 ± 15 |
Nota: El rendimiento de transmisión anterior para el 100M,20 ± 2 ℃ en las condiciones probadas. | ||||||||||
