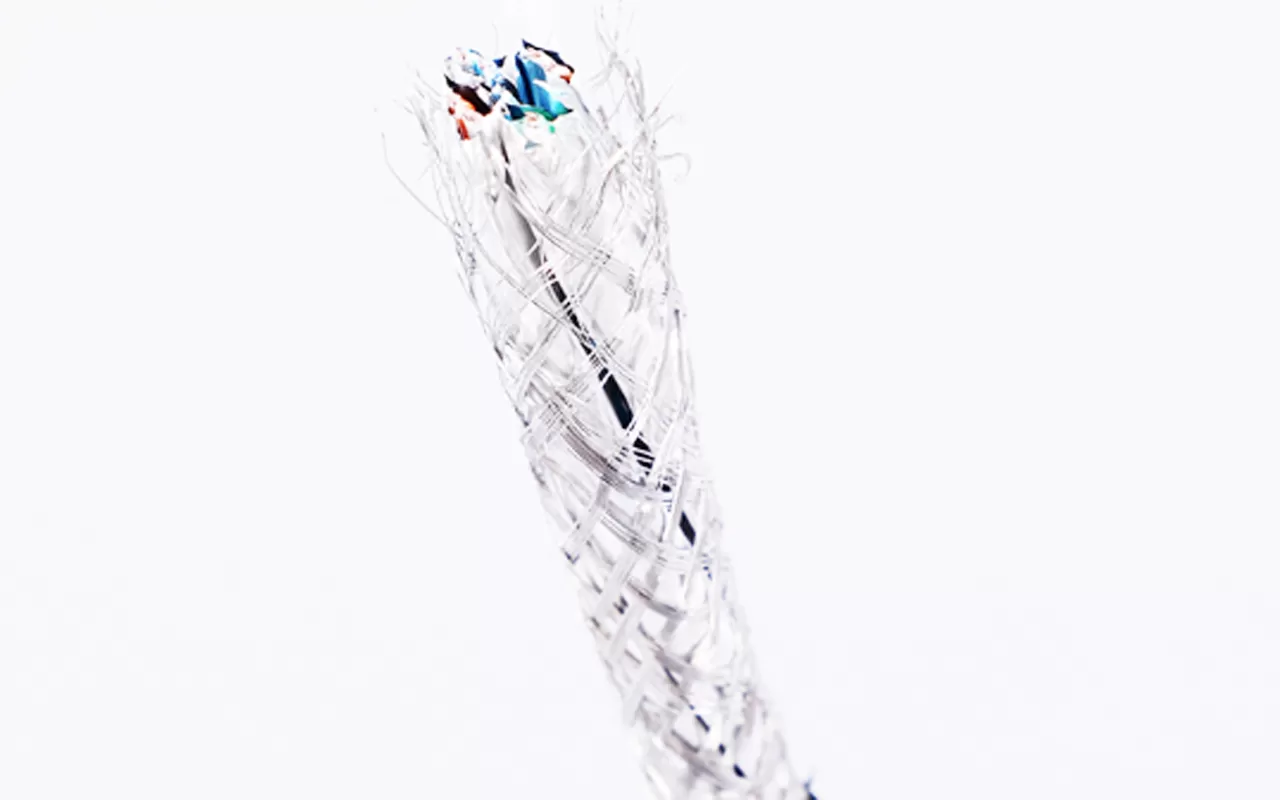

Conductor: 24 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Chaqueta libre de halógenos o PVC disponible
Compatible con RoHS, REACH
CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
BS EN 50288
61156 IEC
-Cable troncal horizontal y edificio
-Admite aplicaciones actuales y futuras de Categoría 5e, como 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM
-Resistencia al conductor (20 ℃)≤ 9,38 Ω/ 100M
-Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%
-Resistencia de aislamiento> 5000 MΩ · km
-Capacitancia mutua de un par ≤ 5.6nF/100M

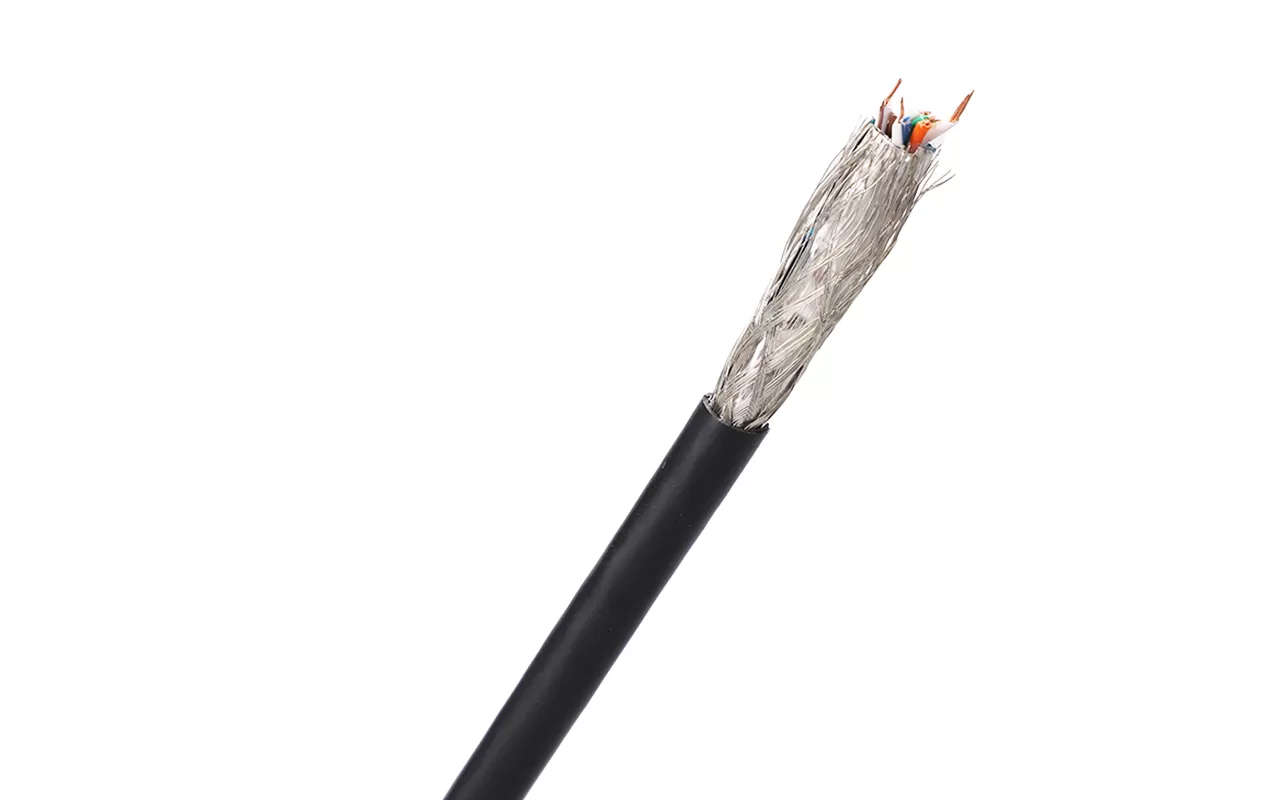

Conductor | Cobre desnudo sólido 24AWG |
Aislamiento | HDPE |
Número total de conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde. Blanco-Marrón/Marrón |
Escudo de par individual | Papel de aluminio, proporcionando cobertura de 100%, lámina boca fuera |
Escudo general | Trenza de cobre estañado |
Alambre de drenaje | Cobre estañado |
Ltem | Chaqueta exterior | Diámetro total (mm) | ||||||||
XF-SF-05e-01 | CMX | 6,7 ± 0,3 | ||||||||
XF-SF-05e-02 | CM | 6,7 ± 0,3 | ||||||||
XF-SF-05e-03 | CMR | 6,7 ± 0,3 | ||||||||
XF-SF-05e-04 | LSZH | 6,7 ± 0,3 | ||||||||
XF-SF-05e-05 | LDPE | 6,7 ± 0,3 | ||||||||
XF-SF-05e-06 | PVC | 6,7 ± 0,3 | ||||||||
Frecuencia [MHz] | Pérdida de inserción máx. (Atenuación) | Min. SIGUIENTE [dB] | Min. PSNEXT [dB] | ACR mínimo [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | RL mínimo (Pérdida de retorno)[dB] | Máx./Min. Entrada Impedancia (no ajustada) [Ohm] | Máx./Min. Equipado Impedancia [Ohm] |
1 | 2,1 dB/100M | 65,3 | 62,3 | 63,2 | 60,2 | 64 | 61 | 20 | 40 | 35 |
4 | 4 dB/100M | 56,3 | 53,3 | 52,32 | 49,3 | 52 | 49 | 23 | 34 | 23 |
10 | 6,3 dB/100M | 50,3 | 47,3 | 44 | 41 | 44 | 41 | 25 | 30 | 15 |
16 | 8 dB/100M | 47,2 | 44,2 | 39,2 | 36,2 | 39,9 | 36,9 | 25 | 28 | 10,9 |
20 | 9 dB/100M | 45,8 | 42,8 | 36,8 | 33,8 | 38 | 35 | 25 | 27 | 9 |
31,25 | 11,4 dB/100M | 42,9 | 39,9 | 31,5 | 28,5 | 34,1 | 31,5 | 23,6 | 25,1 | 5,5 |
62,5 | 16,5 dB/100M | 38,4 | 35,4 | 21,9 | 18,9 | 28,1 | 25,1 | 21,5 | 22 | |
100 | 21,3 dB/100M | 35,3 | 32,3 | 14 | 11 | 24 | 21 | 20,1 | 20 | |
Nota: El rendimiento de transmisión anterior para el 100M,20 ± 2 ℃ en las condiciones probadas. | ||||||||||
