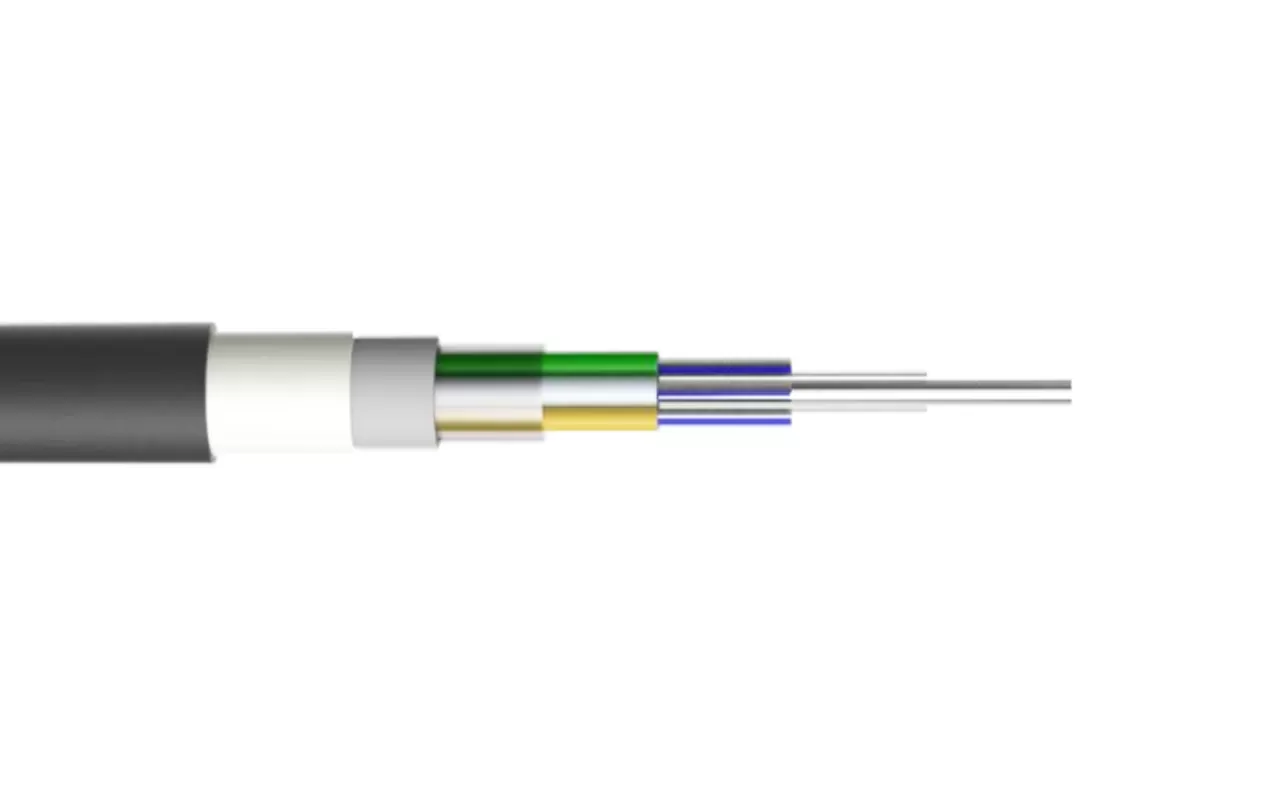

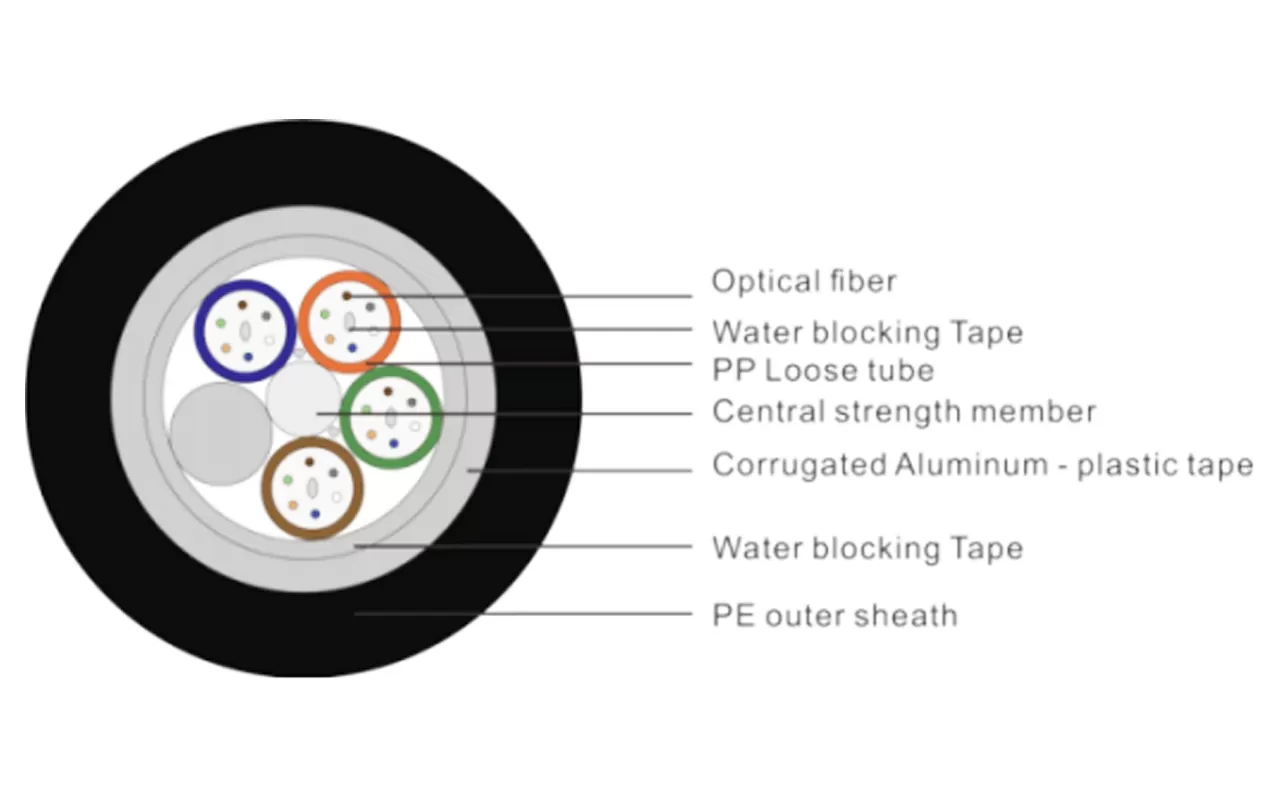

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de material resistente a la hidrólisis de alto módulo, y los tubos sueltos se rellenan con pasta de bloqueo de agua tixotrópica. En el centro del núcleo del cable hay un miembro de resistencia no metálico (FRP), alrededor del cual los tubos sueltos (y las cuerdas de relleno) se trenzan para formar un núcleo de cable compacto y circular. Tanto los tubos sueltos como el miembro de resistencia están envueltos con hilos que bloquean el agua. Una cinta de bloqueo de agua se envuelve longitudinalmente alrededor del núcleo del cable, seguida de una cinta de aluminio recubierta de plástico envuelta longitudinalmente, y finalmente se extruye una funda de polietileno para formar el cable.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3,5 dB/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras | Número De Mangas | Número De relleno Cuerdas | Referencia Óptico Peso del cable (Kg/km) | Permitible Fuerza extensible Largo plazo/corto- Término (N) | Permitible Fuerza de aplastamiento (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
DCFA-24Xn | 24 | 4 | 2 | 96 | 400/1000 | 300/1000 | 10D/20D |
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | |||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | |||||||
Tiene buenas propiedades mecánicas y características de temperatura.
El material del tubo suelto presenta una buena resistencia a la hidrólisis y una excelente resistencia a la presión lateral.
Se colocan hilos especiales de bloqueo de agua dentro de los tubos sueltos para proporcionar una protección crítica para las fibras ópticas.
La estructura compacta del cable previene eficazmente la retracción del tubo.
Barrera de humedad de cinta de aluminio recubierta de plástico.
La funda PE tiene una excelente resistencia a la radiación UV.
