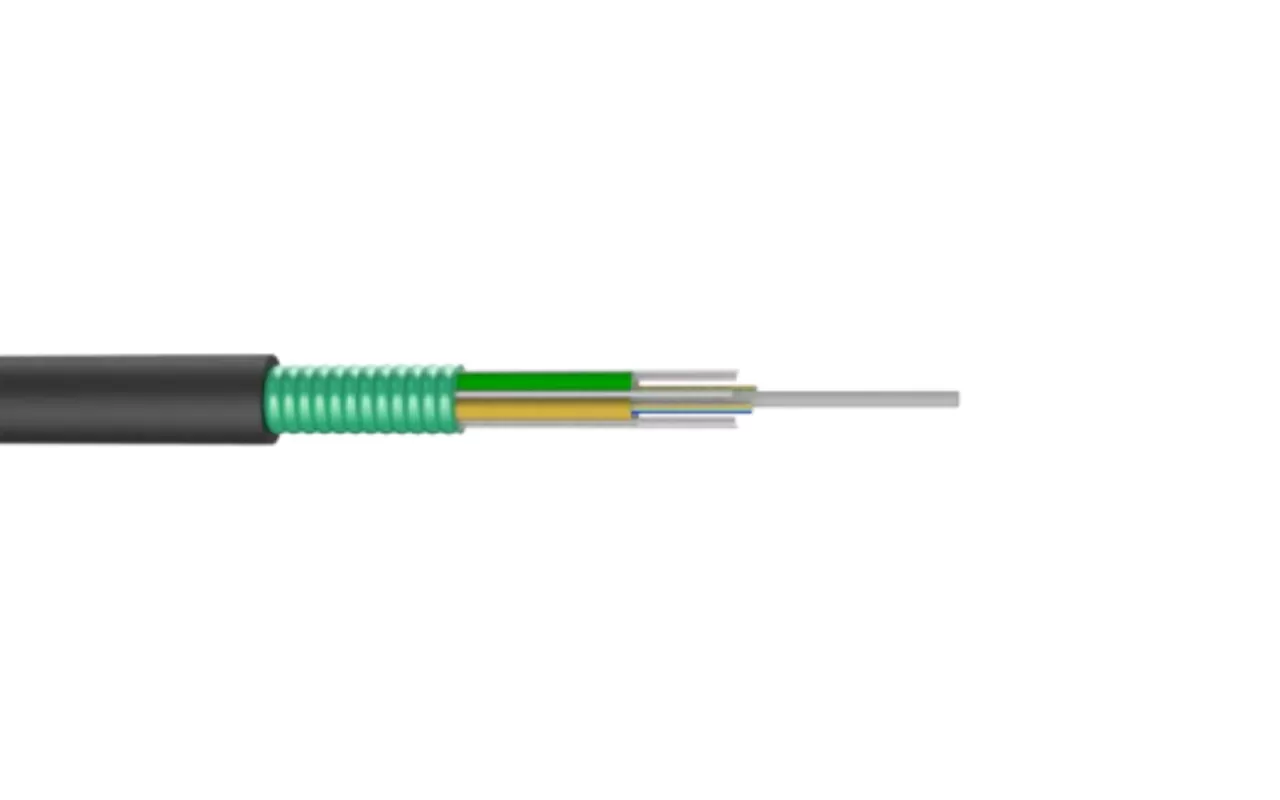

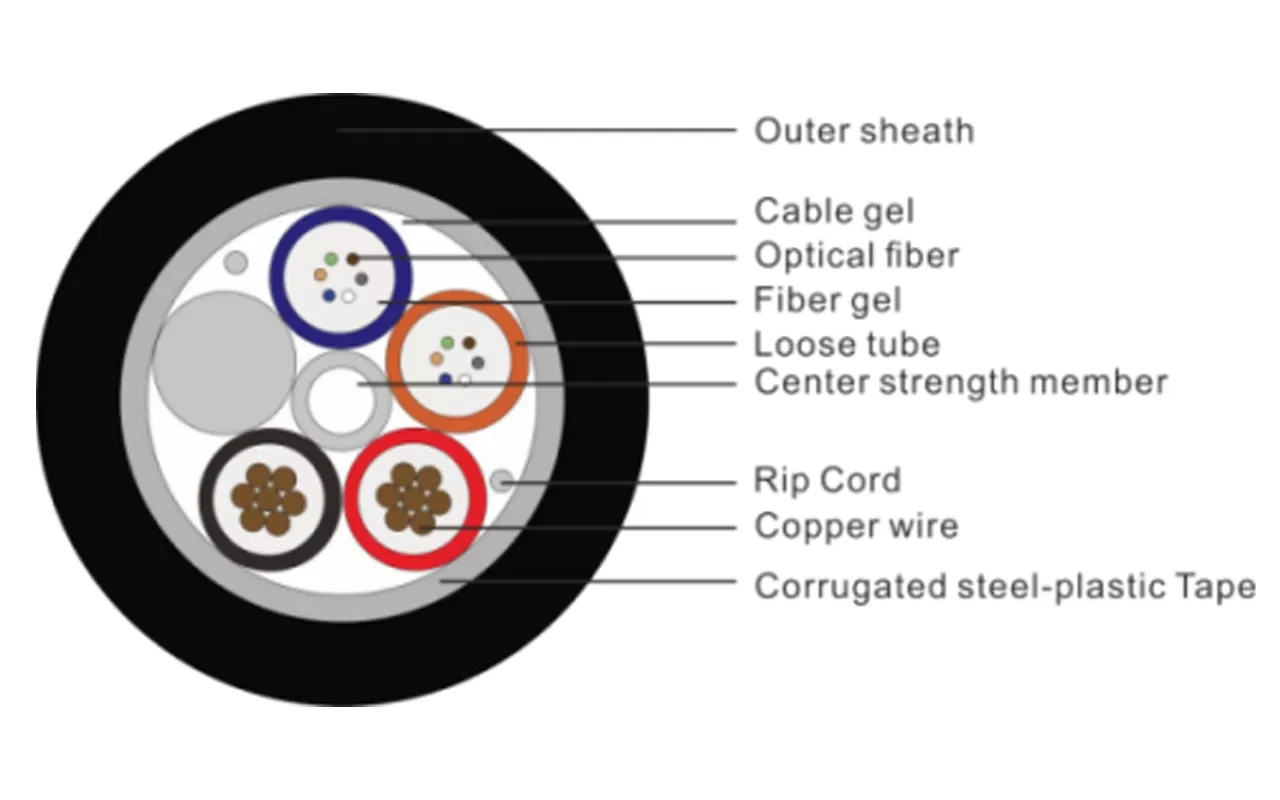

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de material resistente a la hidrólisis de alto módulo, que están llenos de pasta de bloqueo de agua tixotrópica. Una capa de alambres de acero redondos finos se traza alrededor de los tubos sueltos para formar un núcleo de cable circular compacto, con rellenos de bloqueo de agua empaquetados en los espacios dentro del núcleo. Después de envolver longitudinalmente con cinta de aluminio recubierta de plástico, se extruye una funda interior de polietileno. Luego, después de ser blindado con un solo alambre de acero redondo fino, finalmente se extruye una funda exterior de polietileno para completar el cable.
Óptico Cable Modelo (Aumento de 2 fibras) | Referencia Diámetro exterior (Mm) | Referencia Peso (Kg/km) | Permitible Fuerza extensible Largo plazo/corto- Término (N) | Permitible Fuerza de aplastamiento (A largo plazo/ Corto plazo) (N) | Estructura de referencia |
GDTS-02-24Xn 2X1.5 | 11,6 | 157 | 600/1500 | 300/1000 | Tipo I |
GDTS-02-24Xn 2X2.5 | 12,5 | 190 | 600/1500 | 300/1000 | Tipo II |
GDTS-02-24Xn 2X4.0 | 13,6 | 241 | 600/1500 | 300/1000 | Tipo II |
GDTS-02-24Xn 2X5.0 | 15,0 | 282 | 600/1500 | 300/1000 | Tipo III |
GDTS-02-24Xn 2X6.0 | 15,7 | 300 | 600/1500 | 300/1000 | Tipo III |
GDTS-02-24Xn 2X8.0 | 16,9 | 383 | 600/1500 | 300/1000 | Tipo III |
Nota: Xn representa el tipo de fibra óptica. 2X1.5/2X2.5/2X4.0/2X6.0/2X8.0 indica la cantidad y la especificación de los conductores. Los cables híbridos optoelectrónicos con diferentes especificaciones y cantidades de conductor se pueden producir de acuerdo con los requisitos del usuario. Los cables compuestos optoelectrónicos con diferentes recuentos de núcleo de fibra óptica se pueden fabricar según las solicitudes del cliente. | |||||
Área de la sección transversal del conductor(mm2) | Resistencia máxima a la corriente continua de un solo conductor(20 ℃)(MΩ km) | Resistencia de aislamiento (20 ℃)(MΩ km) | El aislamiento soporta la fuerza del voltaje KV,DC 1 minuto | ||
Entre cada conductor aislado y otros metales conectados dentro del cable | Entre los cables | Entre el alambre y la cinta metálica blindada | Entre el alambre y el alambre de acero | ||
1,5 | 13,3 | ≥ 10000 | 5 | 5 | 3 |
2,5 | 7,98 | ||||
4,0 | 4,95 | ||||
5,0 | 3,88 | ||||
6,0 | 3,30 | ||||
8,0 | 2,47 | ||||
Nota: El rendimiento relevante de los conductores alimentadores cumple con GB/T de 3956 2008. El rendimiento eléctrico de los alimentadores cumple con los requisitos de GB/T 2007 5023,3. Nota: Las dimensiones y los valores de rendimiento del producto se pueden personalizar de acuerdo con los requisitos específicos del cliente. | |||||
Cuenta con excelentes propiedades mecánicas y resistencia a la temperatura
El blindaje de alambre de acero redondo fino de doble capa mejora la resistencia a la tracción del cable
El material del tubo suelto presenta una resistencia superior a la hidrólisis y una fuerte resistencia a la presión lateral
La grasa especial rellena en los tubos ofrece una protección crítica para las fibras ópticas
La cinta de aluminio recubierta de plástico sirve como una capa a prueba de humedad
Compacto en tamaño, ligero y fácil de instalar
