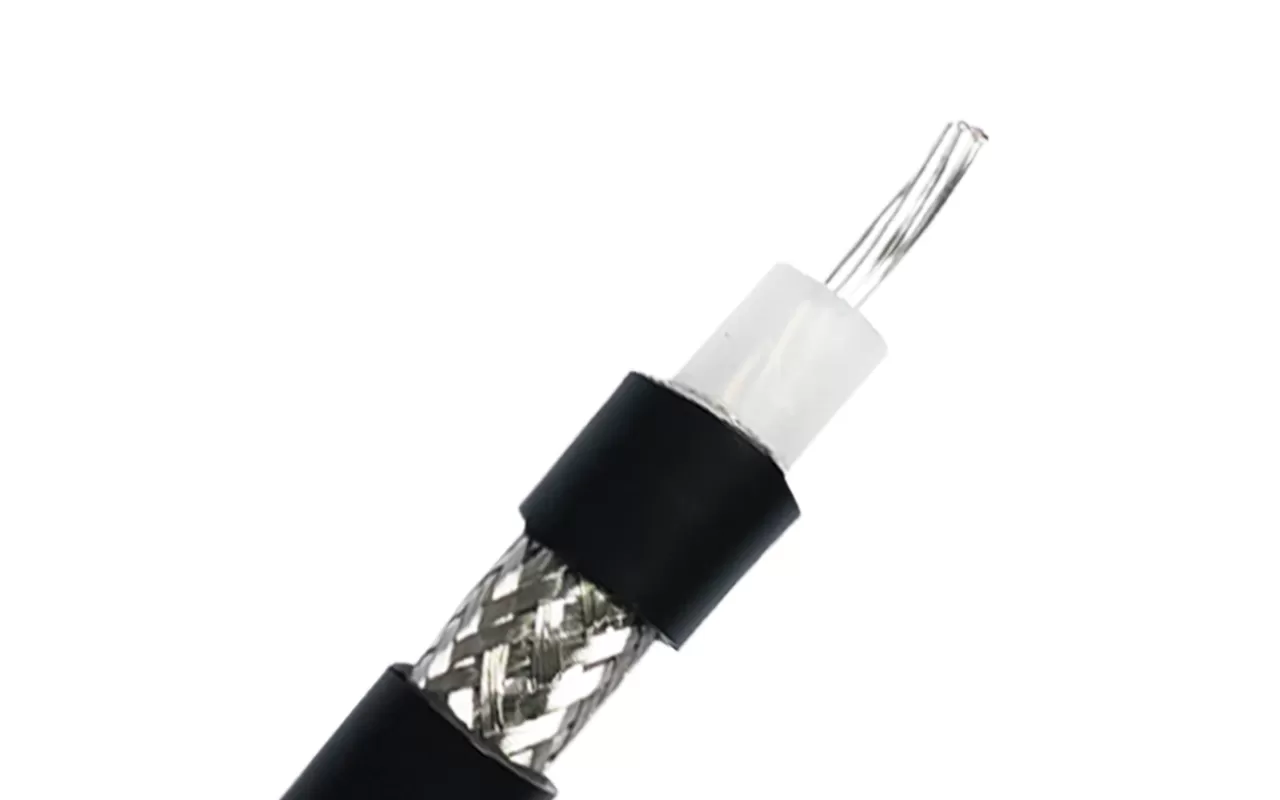

RG214 | ||
Conductor | Material | TC |
Nom.Dia | 13AWG | |
Dieléctrico | Material | PE |
Nom.Dia | 7,25mm | |
Escudo | Material | Trenzado TC |
COBERTURA | 96%-98% | |
Chaqueta | Material | PVC/PE |
Nom. Grueso | ≥ 1,0mm | |
Nom.Dia | 10,80 ± 0,10mm |
Impedancia nominal (ohm) | 50 ± 2 | ||
Velocidad nominal de propagación (%) | 66 | ||
Capacitancia nominal (pf/M) | 100 | ||
Prueba de chispa (VAC) | 5000 | ||
SRL(dB) | 30 470 | 20 | |
470-1000 | 20 | ||
Atenuación [68 ℉(20 ℃)] | Frecuencia (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
10 | 1,8 | 2,03 | |
50 | 4,4 | 4,92 | |
100 | 6,8 | 6,9 | |
200 | 9,7 | 9,8 | |
400 | 15,1 | 15,7 | |
500 | 16,2 | 16,3. | |
600 | / | 18,6 | |
800 | 21,5 | 23 | |
1000 | 24,5 | 26,9 | |
