Proporcione algunos ejemplos específicos de dimensiones del producto y valores de rendimiento.

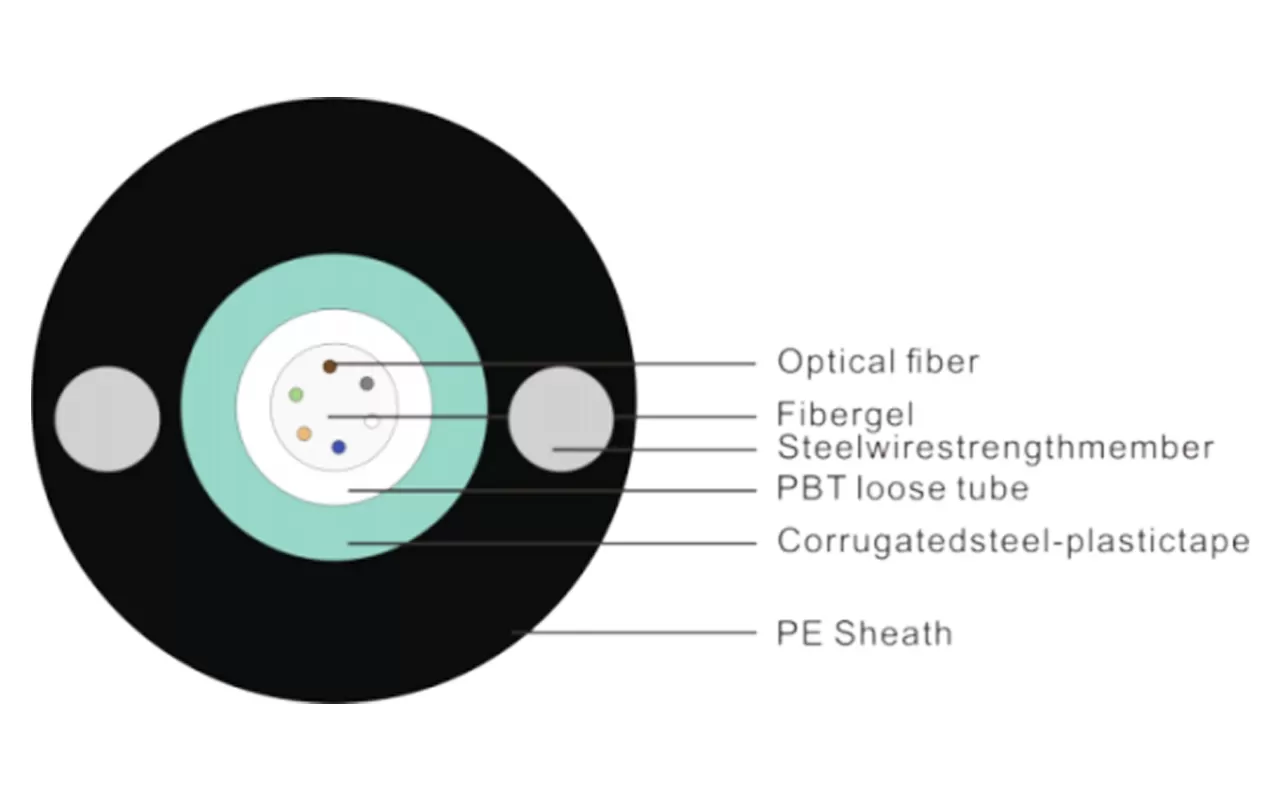

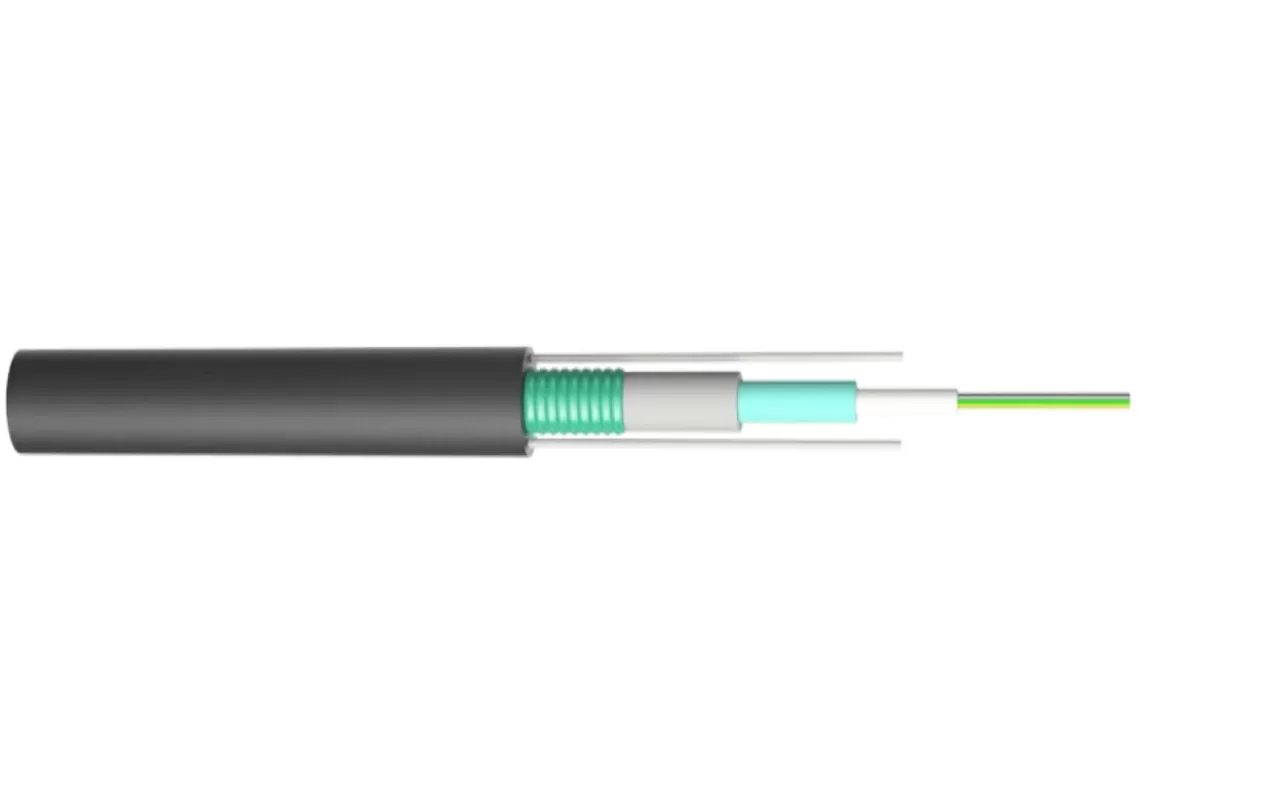

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de materiales resistentes a la hidrólisis de alto módulo, y los tubos sueltos se llenan con pasta de bloqueo de agua tixotrópica. El exterior de los tubos sueltos se envuelve longitudinalmente con una capa de cinta de acero revestida de doble cara, Y el espacio entre la cinta de acero y los tubos sueltos se llena con pasta de cable que bloquea el agua para garantizar la compacidad del cable y la resistencia al agua longitudinal. Se colocan dos alambres de acero paralelos en ambos lados, después de lo cual se extruye una funda ignífuga para formar el cable.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3,5 dB/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras | Referencia Óptico Peso del cable (Kg/km) | Permitible Fuerza extensible Largo plazo/corto- Término (N) | Permitible Fuerza de aplastamiento (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
GYXTZW-24Xn | 24 | 192 | 600/1500 | 300/1000 | 10D/20D |
GYXTZW-24Xn | 24 | 215 | 1000/3000 | ||
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | |||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | |||||
Tiene excelentes propiedades mecánicas y características de temperatura.
El material del tubo suelto presenta una buena resistencia a la hidrólisis y una excelente resistencia a la presión lateral.
El tubo está lleno de grasa especial, proporcionando una protección crítica para las fibras ópticas.
El material de la funda especial tiene un rendimiento ignífugo excepcional.
La cinta de acero revestida de doble cara mejora la resistencia a la humedad del cable.
Dos alambres de acero paralelos aseguran la estabilidad y el rendimiento de tracción del cable óptico.
Pequeño de diámetro, ligero y fácil de colocar.
