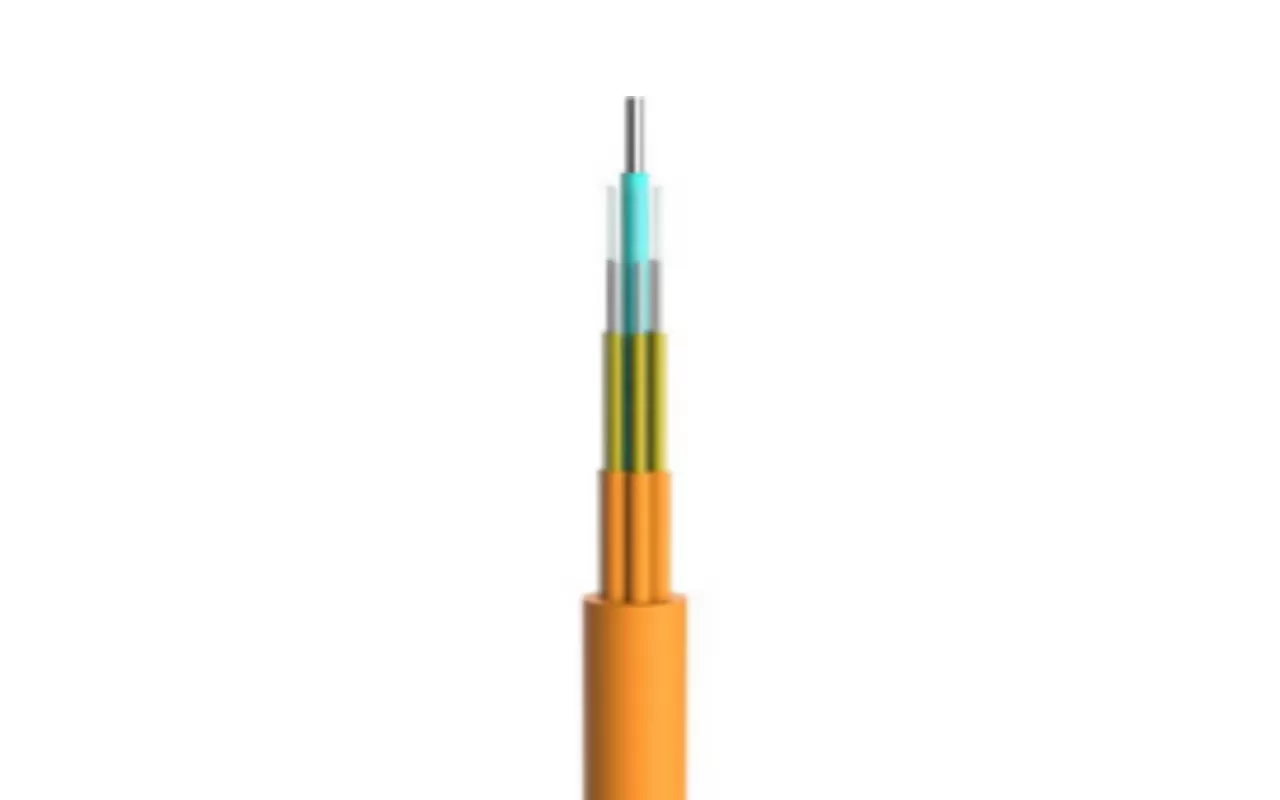

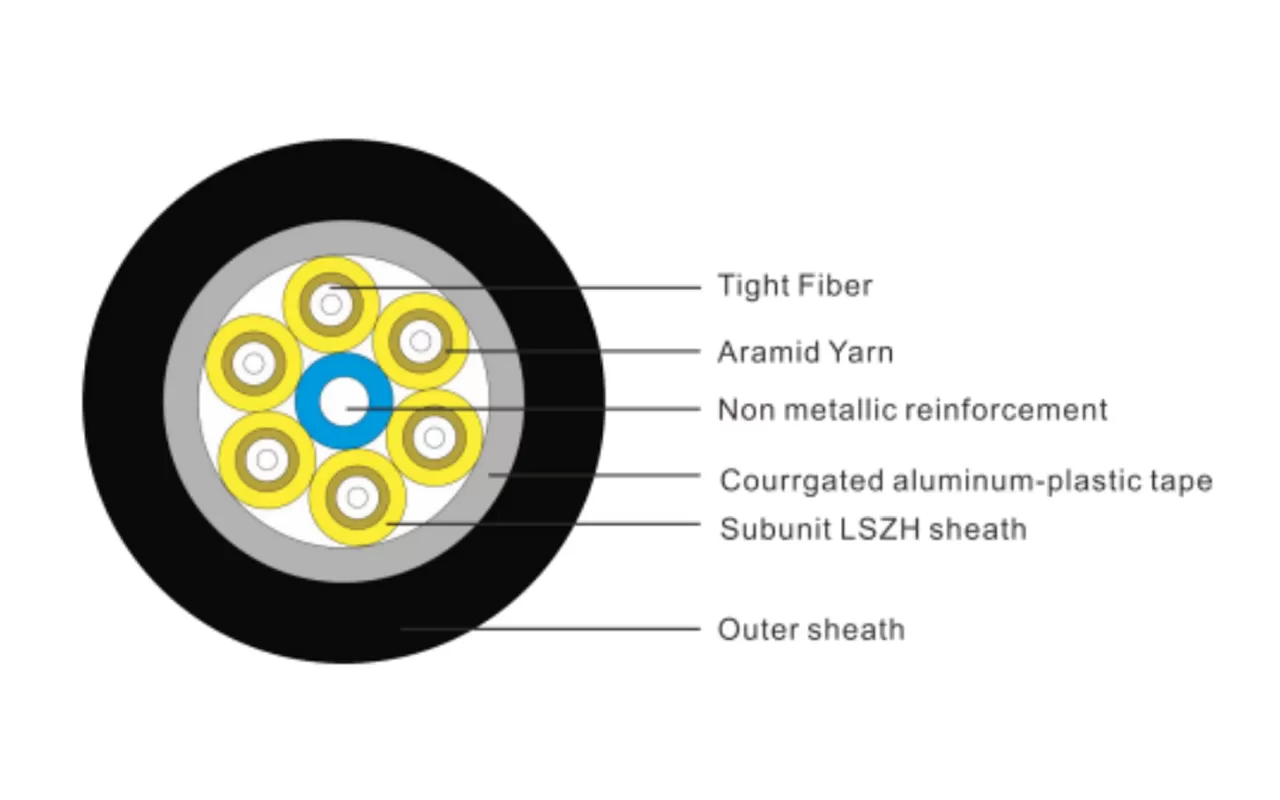

La coleta impermeable utiliza un cable óptico de un solo núcleo (fibra de búfer apretado de 900 μm, miembro de fuerza de aramida) como una subunidad, con un miembro de resistencia central no metálico. Las subunidades de cable óptico están trenzadas alrededor del miembro de fuerza central para formar el núcleo del cable. Una capa de cinta de aluminio a prueba de humedad se envuelve en el exterior y una funda de polietileno se extruye como la capa más externa.
Modelo de cable óptico | Diámetro del cable de referencia (mm) | Peso del cable de referencia (kg/km) | Fuerza extensible permitida a largo plazo/a corto plazo (N) | Fuerza de aplastamiento permisible a largo plazo/corto plazo (N) | Radio de flexión estática/dinámica (mm) | |
GJA-II-YX-4Xn | 8,3 ± 0,5 | 58 | 58 | 130/440 | 300/1000 | 20D/10D |
GJA-II-YX-6Xn | 9,2 ± 0,5 | 73 | 73 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-8Xn | 10,6 ± 0,5 | 96 | 96 | 200/660 | 300/1000 | 20D/10D |
GJA-II-YX-12Xn | 13,4 ± 0,5 | 115 | 155 | 200/600 | 300/1000 | 20D/10D |
Tipo de fibra óptica | Atenuación | Ancho de banda de lanzamiento sobrecargado | Ancho de banda modal efectivo | Longitud del enlace Ethernet 10G | Radio de flexión mínimo | |||
Condiciones | Valor máximo 1310/1550nm Valor típico | Valor máximo 1310/1550nm Valor típico | 850/1300nm | 850nm | 850nm | / | ||
Elu oncher | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 7,5 |
50/125 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 500/500 | --- | --- | 30 |
62,5/125 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7,5 |
BI-OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7,5 |
Temperatura de transporte/almacenamiento/funcionamiento: -20 °C ~ 60 °C, temperatura de instalación: -5 °C ~ 50 °C. | ||||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | ||||||||
El miembro de resistencia no metálico permite que el cable óptico resista la fuerza de gran eficacia.
La cinta de aluminio tiene un buen rendimiento a prueba de humedad.
El material de la funda exterior tiene las ventajas de resistencia a la corrosión, resistencia al agua, retardancia de la llama y protección del medio ambiente.
Cableado estructurado interior
Conexión de equipos de distribución de cables ópticos de exterior a interior
