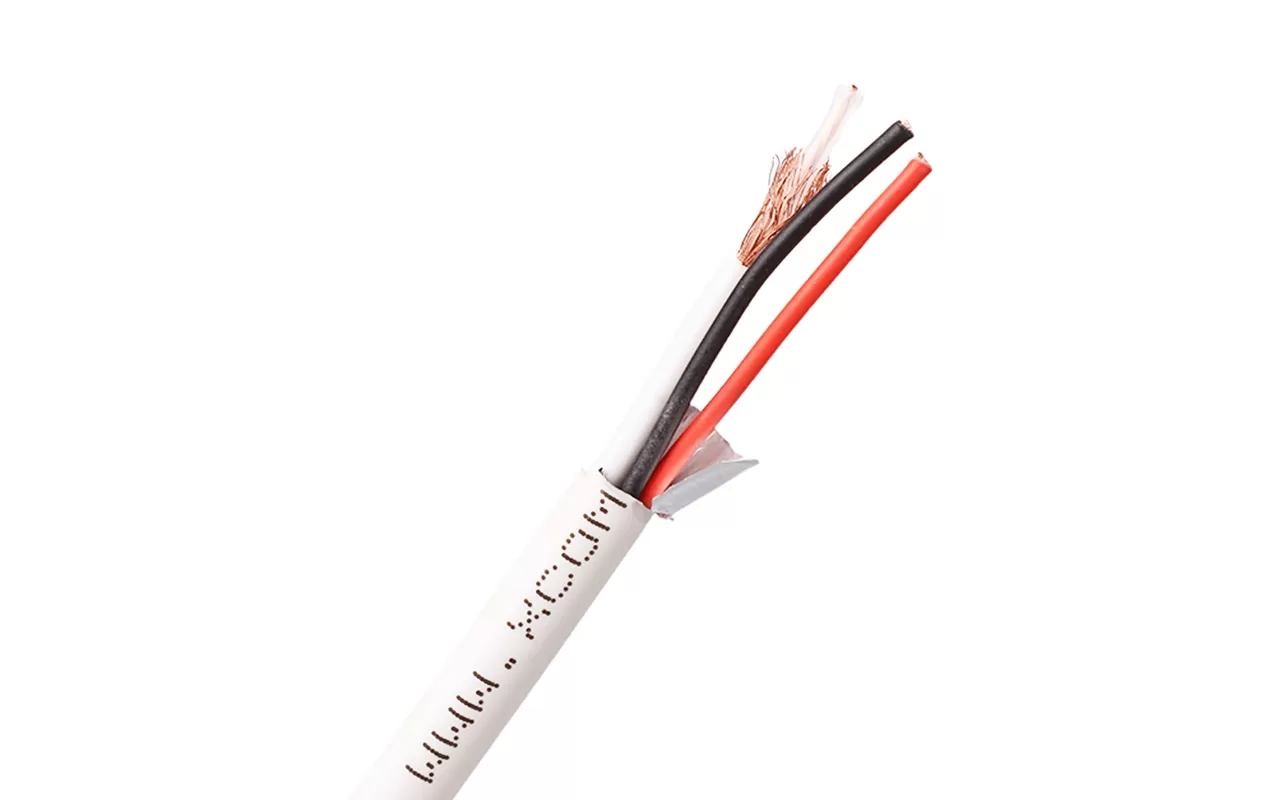

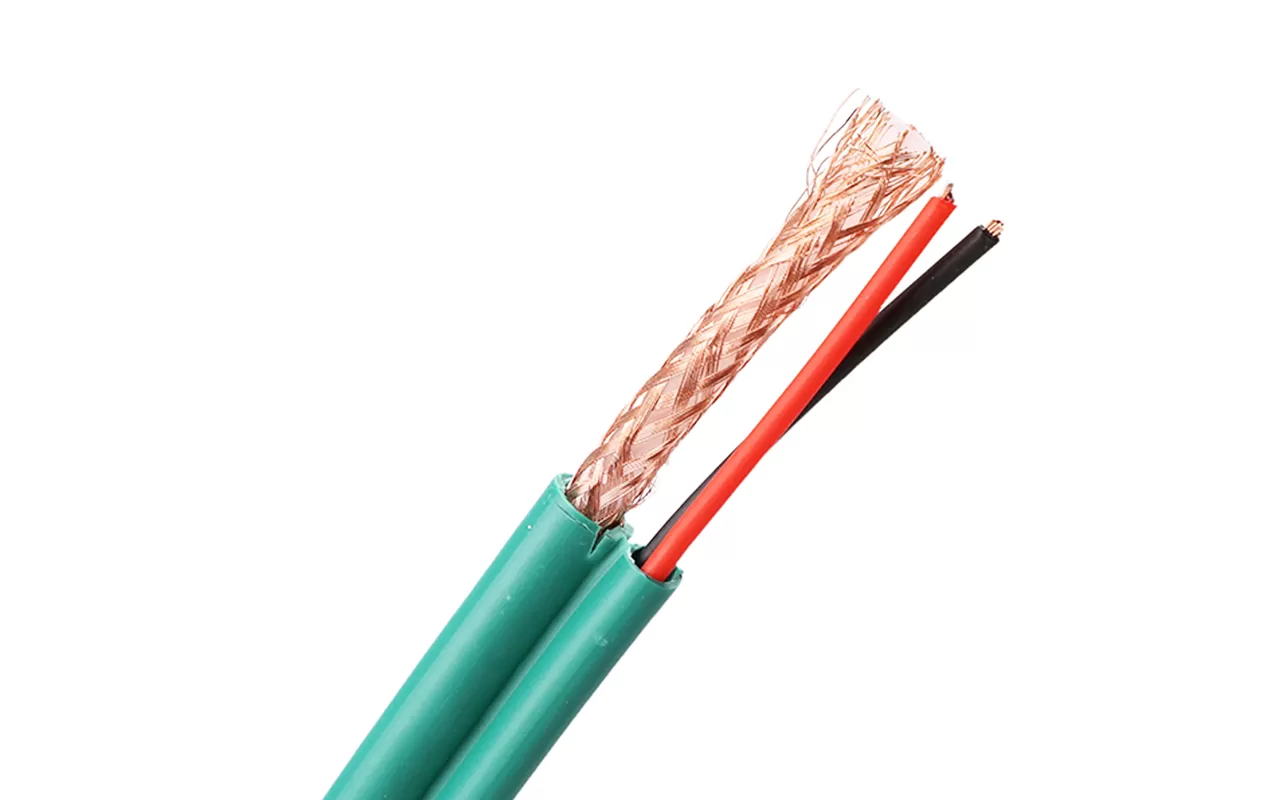

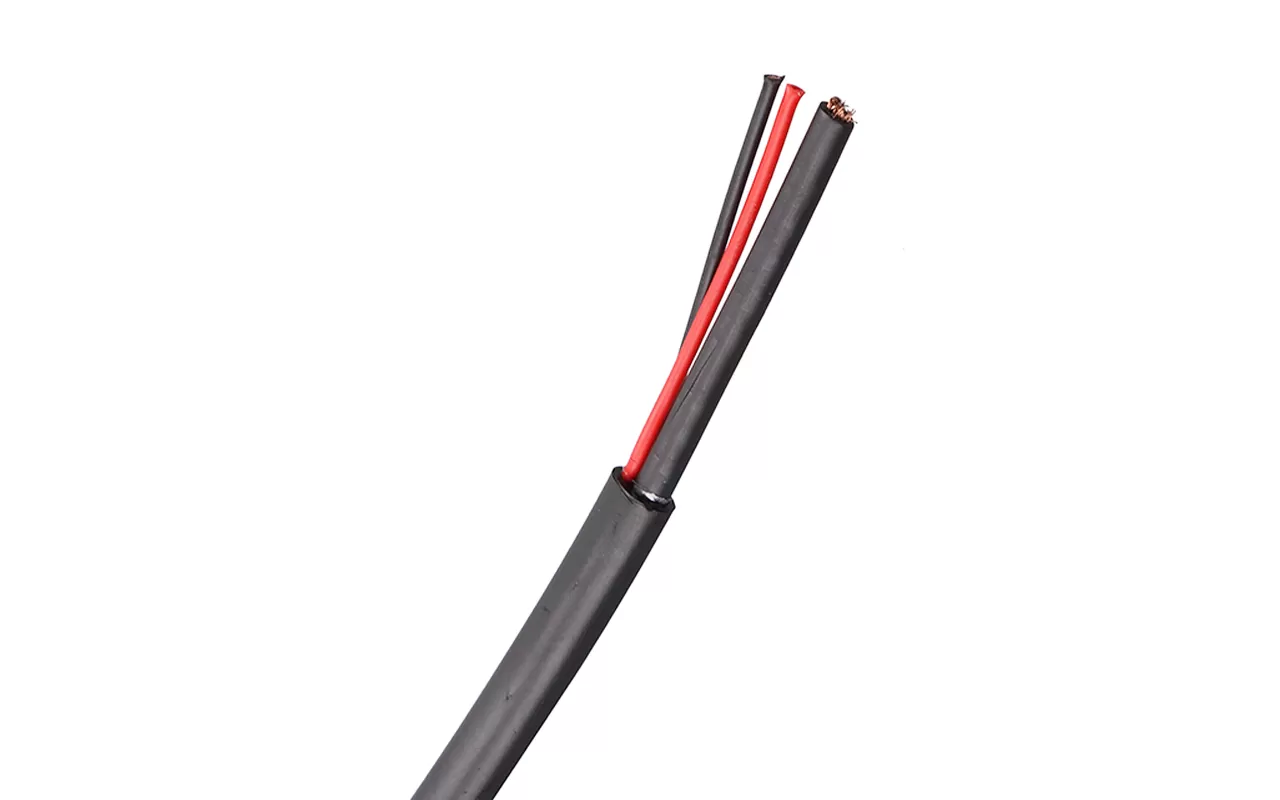

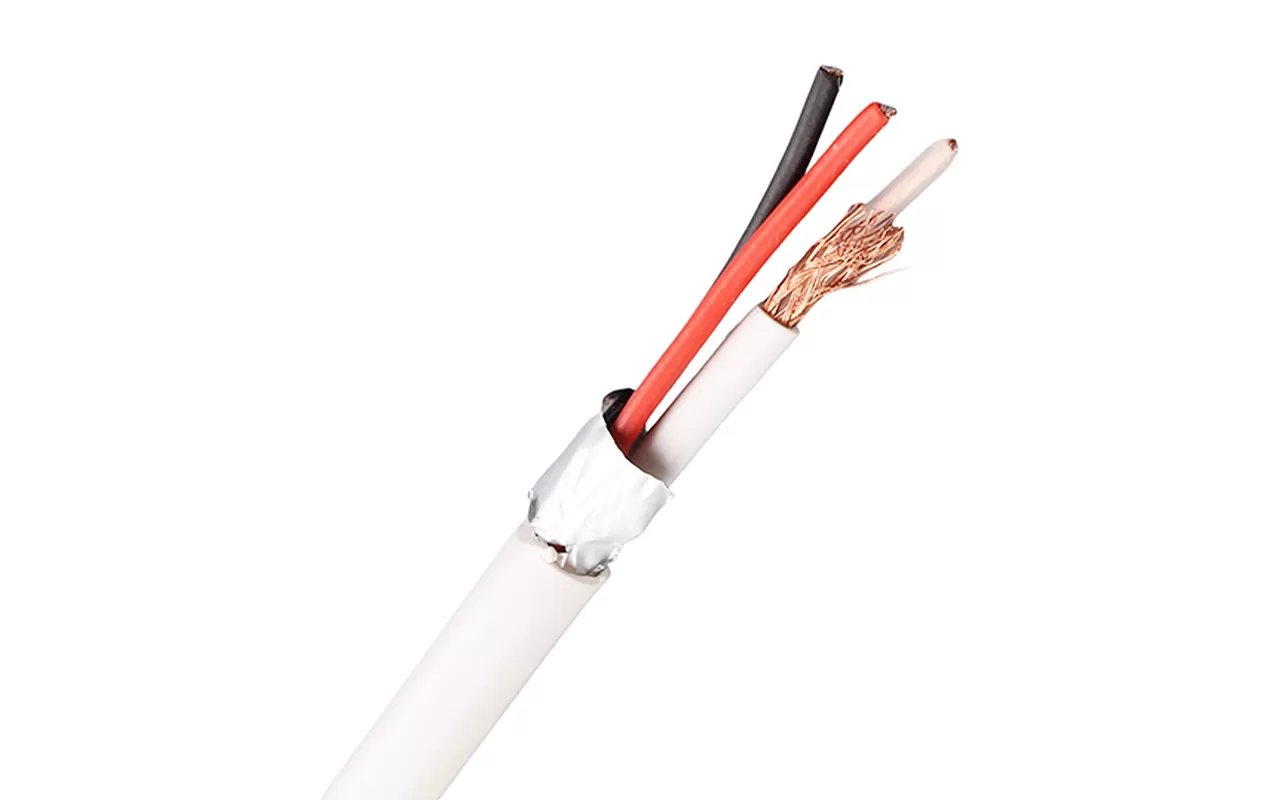

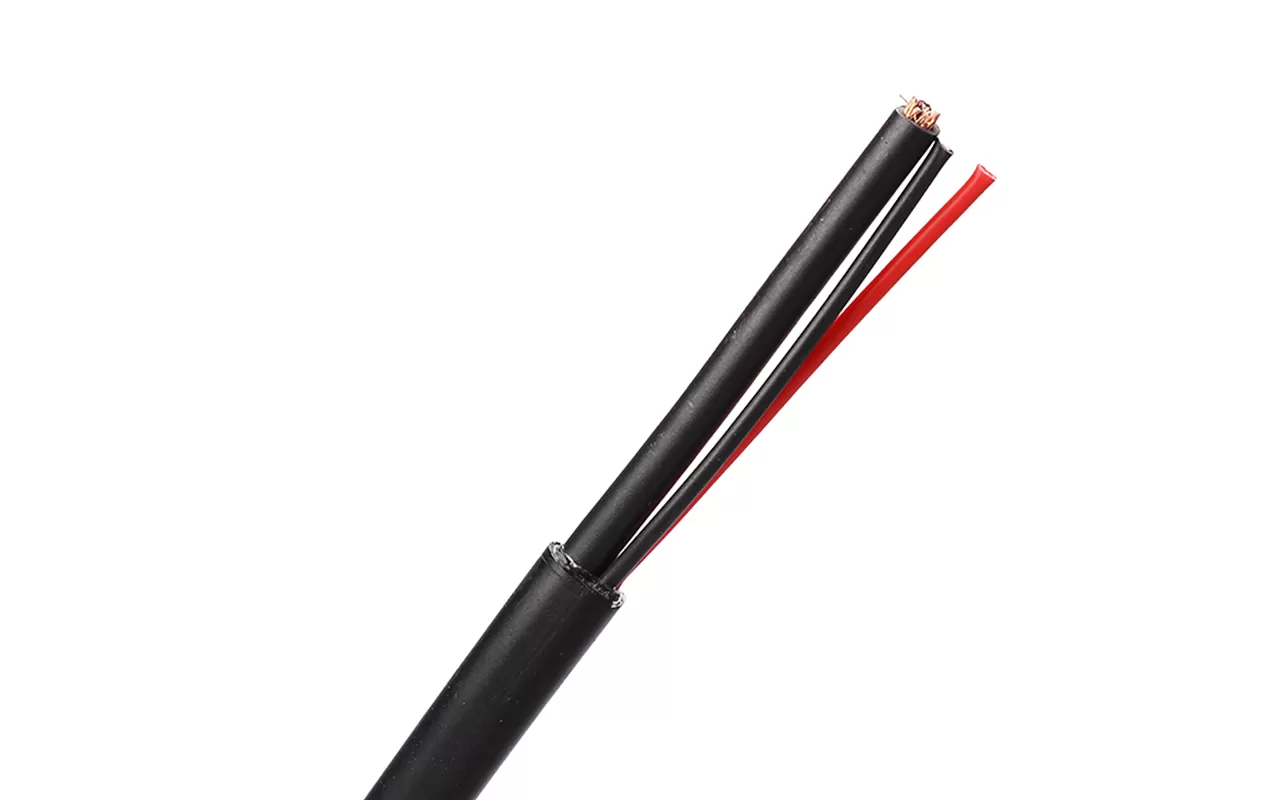

ESCUDO ESTÁNDAR | TRI-SHIELD | QUAD-ESCUDO | ||
Conductor | Material | BC/CCS | BC/CCS | BC/CCS |
Nom.Dia | 20AWG | 20AWG | 20AWG | |
Dieléctrico | Material | Espuma PE | Espuma PE | Espuma PE |
Nom.Dia | 3,66mm | 3,66mm | 3,66mm | |
Escudo | Material | Lámina AL + trenzado AL | Lámina AL + AL Braidi ng + AL lámina | (Lámina AL + trenzado AL) * 2 |
COBERTURA | 40%-95% | 40%-95% | 35%-53% | |
Chaqueta | Material | PVC/PE | PVC/PE | PVC/PE |
Nom. Grueso | 0,80mm | 0,80mm | 0,86mm | |
Nom.Dia | 6,10mm | 6,10mm | 6,70mm |
Impedancia nominal (ohm) | 75 ± 3 | ||
Velocidad nominal de propagación (%) | 85 | ||
Capacitancia nominal (pf/M) | 50 | ||
Prueba de chispa (VAC) | 2500 | ||
SRL(dB) | 20 | 20 | |
Atenuación [68 ℉(20 ℃)] | Frecuencia (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
5 | 0,86 | 2,82 | |
55 | 2,05 | 6,73 | |
187 | 3,6 | 11,81 | |
300 | 4,45 | 14,6 | |
450 | 5,4 | 17,72 | |
600 | 6,2 | 20,34 | |
750 | 6,97 | 22,87 | |
865 | 7,52 | 24,67 | |
1000 | 8,12 | 26,64 | |
