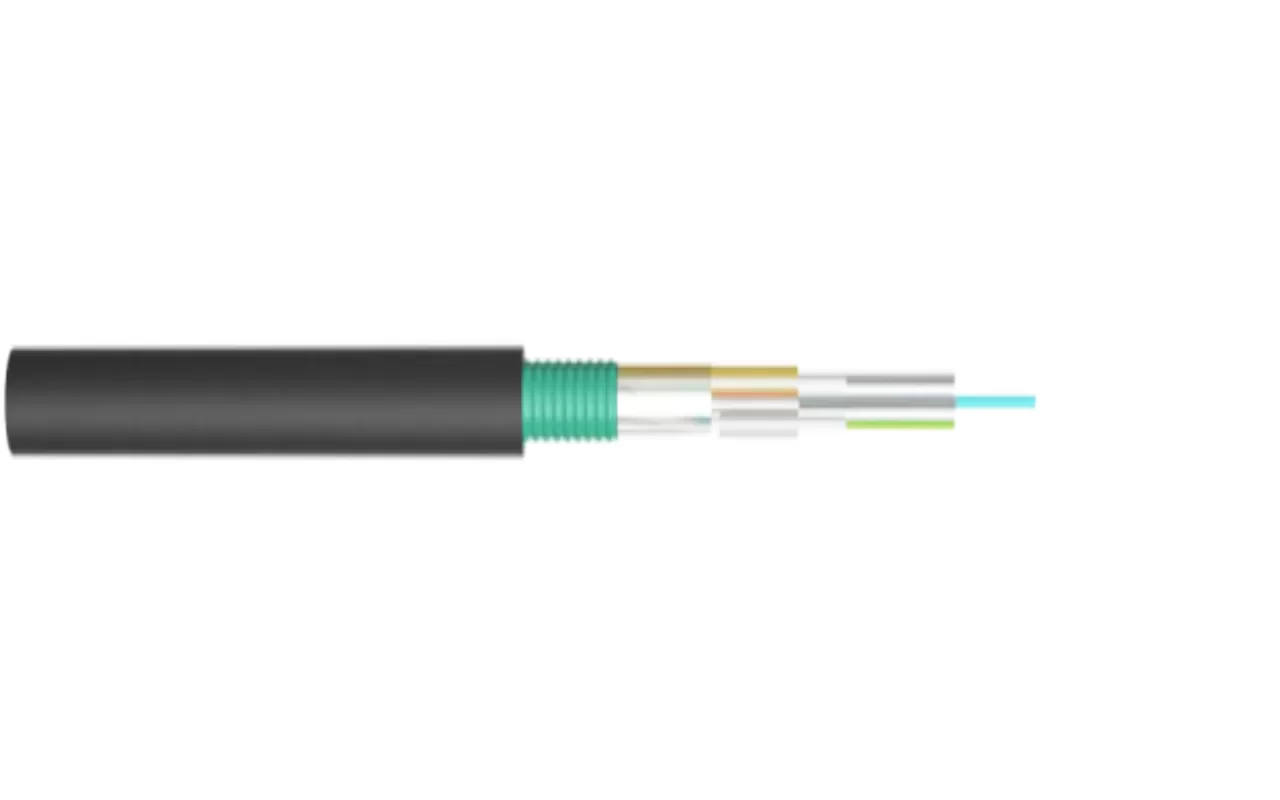

4, 6, 8 y 12 cintas de fibra se colocan en tubos sueltos hechos de materiales de alto módulo, y los tubos sueltos se llenan con pasta de fibra tixotrópica que bloquea el agua.

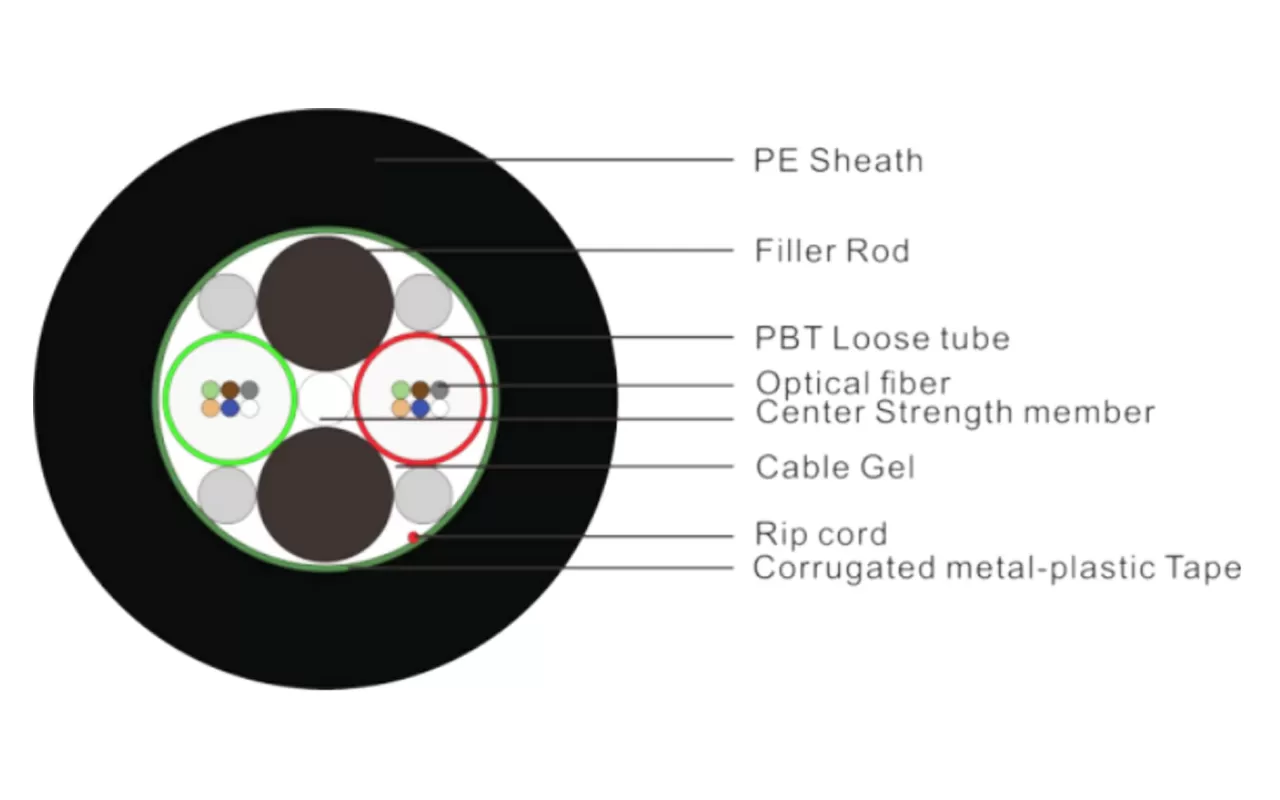

En el centro del núcleo del cable hay un miembro de resistencia de metal. Los tubos sueltos (y las cuerdas de relleno) están trenzados alrededor del miembro de fuerza central para formar un núcleo de cable circular, con los huecos dentro del núcleo del cable llenos de pasta de cable que bloquea el agua. Después de que la cinta de aluminio recubierta de plástico se envuelve longitudinalmente, se extruye una funda de polietileno para formar el cable.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3,5 dB/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras | Número De Mangas | Número De relleno Cuerdas | Referencia Óptico Peso del cable (Kg/km) | Permitible Fuerza extensible Largo plazo/corto- Término (N) | Permitible Fuerza de aplastamiento (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
GYDTA-48Xn | 4x12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10D/20D |
GYDTA-96Xn | 8x12 | 2 | 2 | 265 | |||
GYDTA-144Xn | 12x12 | 3 | 1 | 265 | |||
GYDTA-288Xn | 24x12 | 4 | 0 | 295 | |||
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | |||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | |||||||
El material del tubo suelto en sí tiene buena resistencia a la hidrólisis y alta resistencia.
El tubo está lleno de grasa especial, proporcionando una protección de sellado clave para las fibras ópticas.
La funda especial tiene un excelente retardo de llama.
Un solo miembro de fuerza central no metálico.
Se adoptan 2, 6, 8 y 12 cintas de fibra, lo que permite una aplicación flexible.
Tiene excelentes propiedades mecánicas y características de temperatura.
Capa a prueba de humedad de cinta de aluminio recubierta de plástico.
