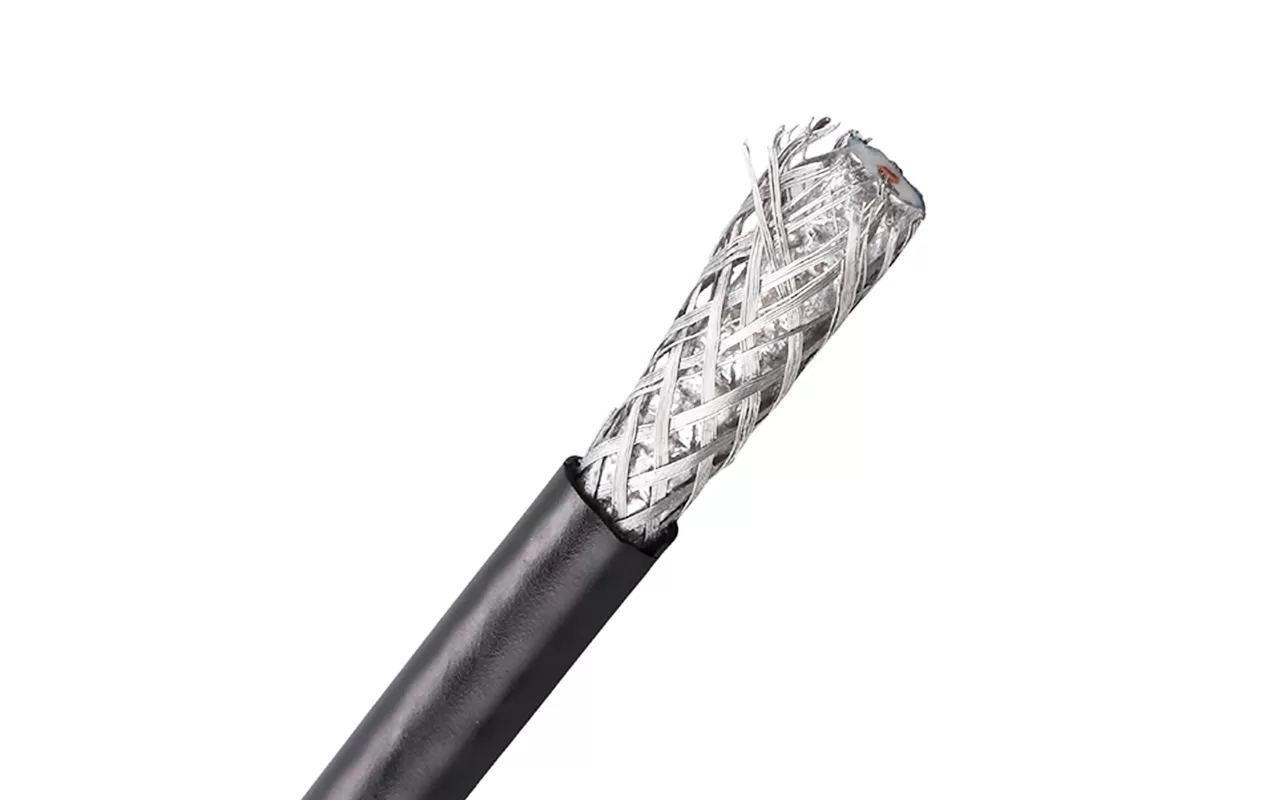

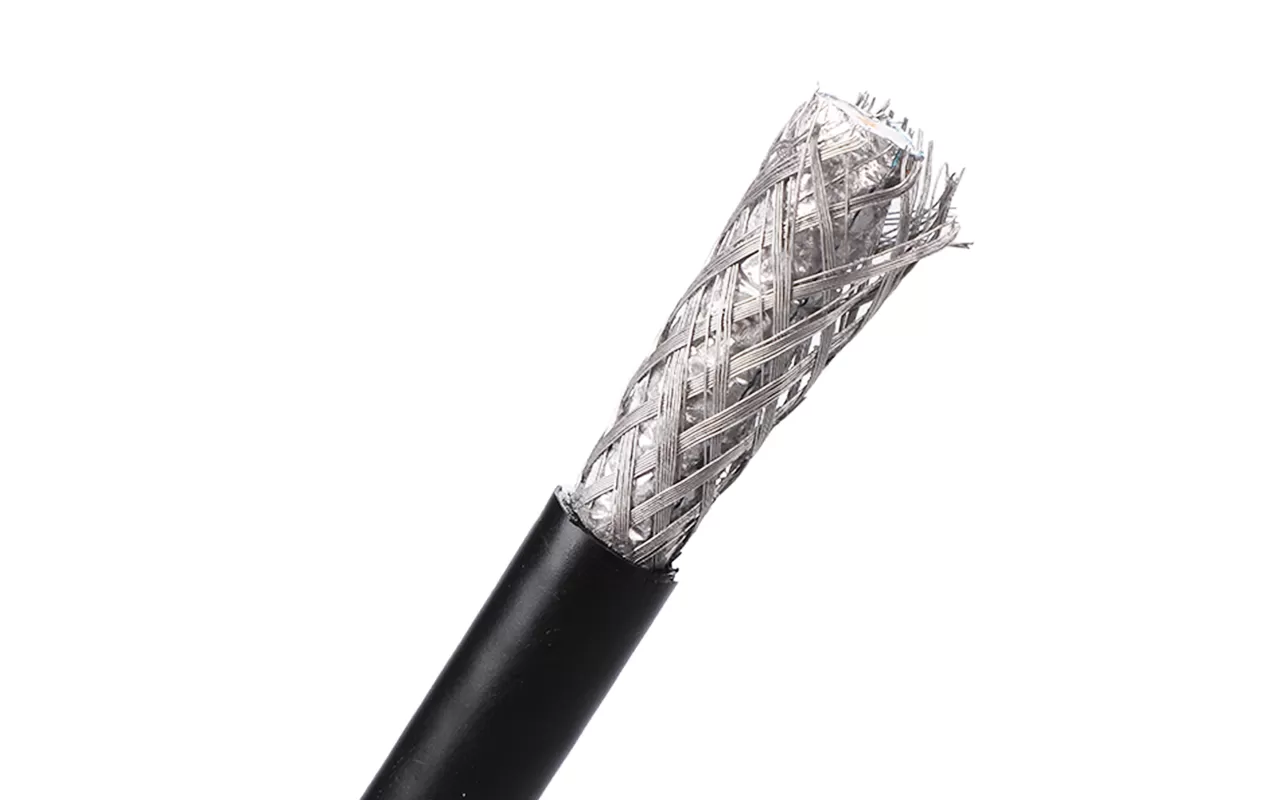

RG11 | ||
Conductor | Material | BC/CCS |
Nom.Dia | 14AWG | |
Dieléctrico | Material | Espuma PE |
Nom.Dia | 7,11mm | |
Escudo | Material | Lámina AL + trenzado AL |
COBERTURA | 40%-95% | |
Chaqueta | Material | PVC/PE |
Nom. Grueso | 1,07mm | |
Nom.Dia | 10,16mm |
Impedancia nominal (ohm) | 75 ± 3 | ||
Velocidad nominal de propagación (%) | 85 | ||
Capacitancia nominal (pf/M) | 50 | ||
Prueba de chispa (VAC) | 5000 | ||
SRL(dB) | 20 | 20 | |
Atenuación [68 ℉(20 ℃)] | Frecuencia (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
55 | 0,96 | 3,15 | |
300 | 2,25 | 7,38 | |
450 | 2,75 | 9,02 | |
600 | 3,18 | 10,43 | |
750 | 3,65 | 11,9 | |
1000 | 4,35 | 14,27 | |
