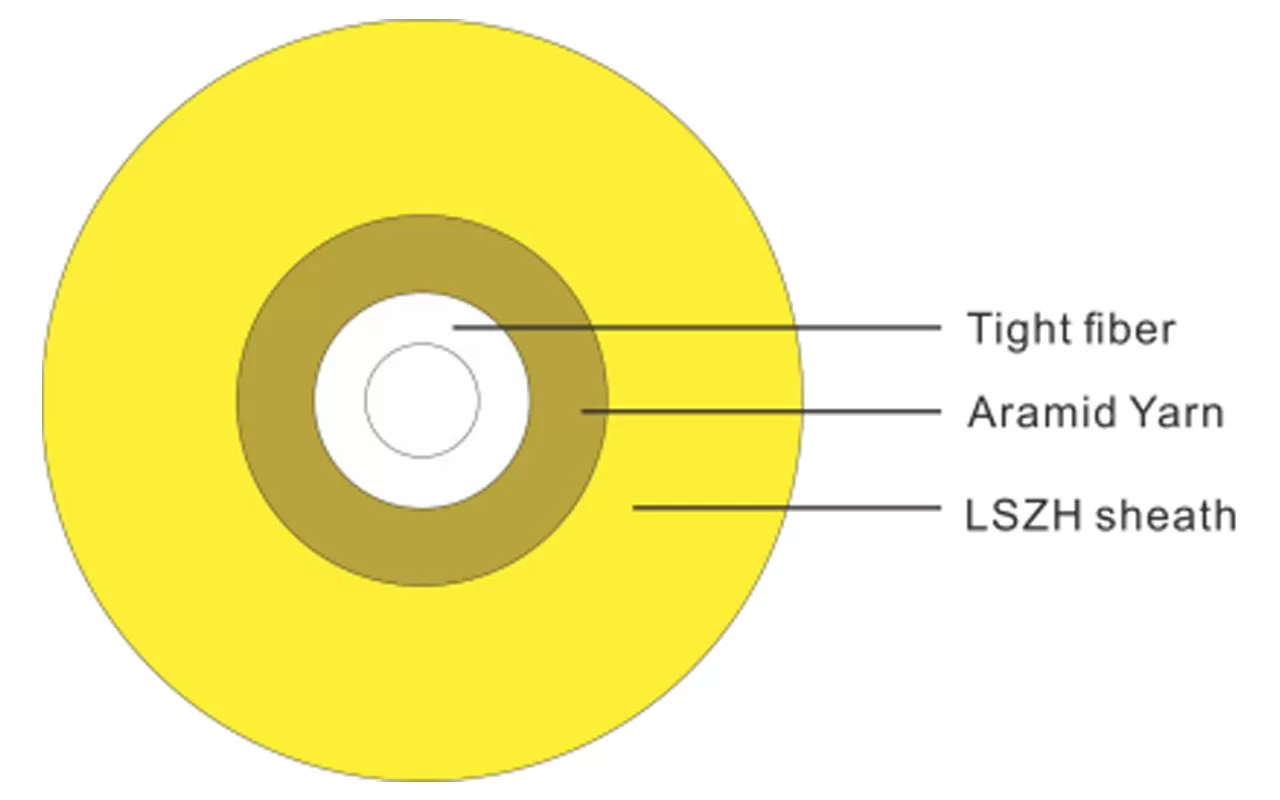

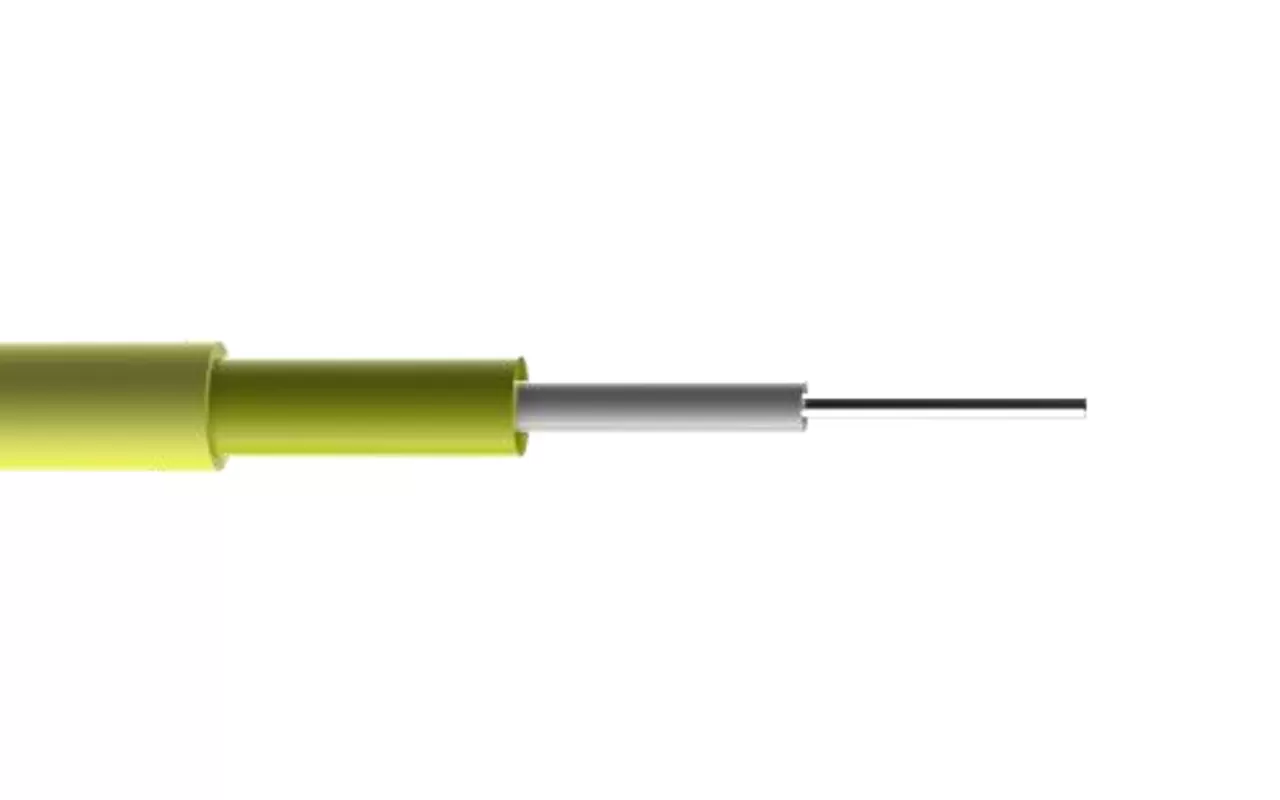

El cable óptico interior de un solo núcleo utiliza fibra óptica de almacenamiento hermético de 900μm o 600μm como unidad de transmisión óptica, cubierto con hilo de aramida como miembro de resistencia. Y extruido con una capa de revestimiento de cloruro de polivinilo (PVC) en la capa más externa. Las fundas hechas de materiales como halógeno bajo cero de humo (LSZH) también se pueden proporcionar de acuerdo con los requisitos del cliente.
Modelo de cable | Diámetro del cable de referencia (mm) | Peso del cable de referencia (kg/km) | Diámetro de fibra de amortiguación ajustada (μm) | Fuerza extensible permitida a largo plazo/a corto plazo (N) | Fuerza de aplastamiento permisible a largo plazo/corto plazo (N) | Radio de flexión estática/dinámica (mm) | |
Funda de PVC | Funda LSZH | ||||||
SXC-1.6 | 1,6 ± 0,2 | 2,4 | 2,6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1,9 ± 0,2 | 3,5 | 4,5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2,8 ± 0,2 | 6,0 | 7,5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Tipo de fibra óptica | Atenuación | Ancho de banda de lanzamiento sobrecargado | Ancho de banda modal efectivo | Longitud del enlace Ethernet 10G | Radio de flexión mínimo | |||
Condiciones | Valor máximo 1310/1550nm Valor típico | Valor máximo 1310/1550nm Valor típico | 850/1300nm | 850nm | 850nm | / | ||
Elu oncher | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | DB/km | DB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0,5/0,4 | --- | --- | --- | --- | --- | 7,5 |
50/125 | 0,36/0,22 | 0,5/0,4 | 3,0/1,0 | 3,5/1,5 | ≥ 500/500 | --- | --- | 30 |
62,5/125 | 50/125 | --- | 3,0/1,0 | 3,5/1,5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7,5 |
BI-OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7,5 |
Temperatura de transporte/almacenamiento/funcionamiento: -20 °C ~ 60 °C, temperatura de instalación: -5 °C ~ 50 °C. | ||||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | ||||||||
Adopta fibra óptica de amortiguación hermética, que es fácil de pelar;
La fibra óptica bien amortiguada tiene un buen rendimiento ignífugo;
Los miembros de resistencia de aramida dotan al cable óptico con un excelente rendimiento de tracción;
El material de la funda exterior tiene las ventajas de resistencia a la corrosión, resistencia al agua, retardancia de la llama, protección del medio ambiente, etc.
Puentes de conexión activa de fibra óptica o coletas
Cableado de nivel de ventilación de aire forzado y elevador de interior
Interconexión de instrumentos y equipos de comunicación
