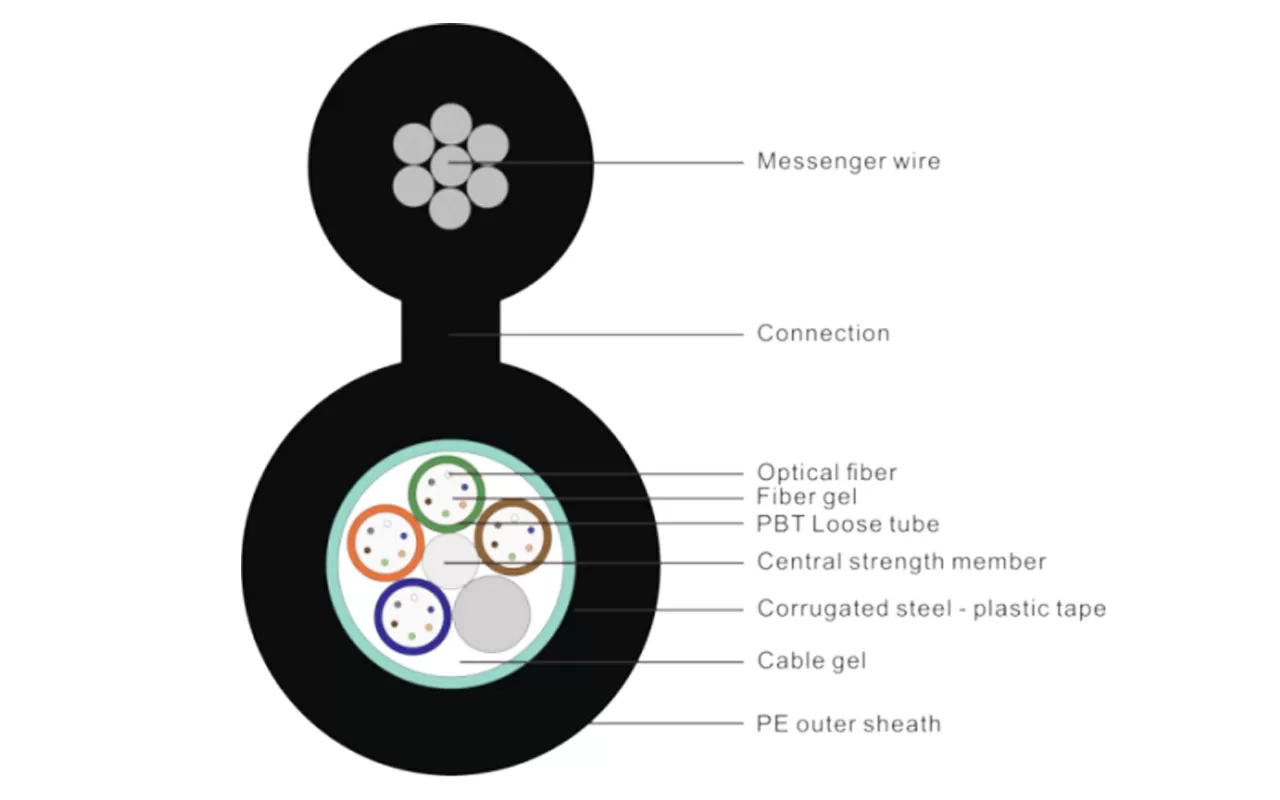

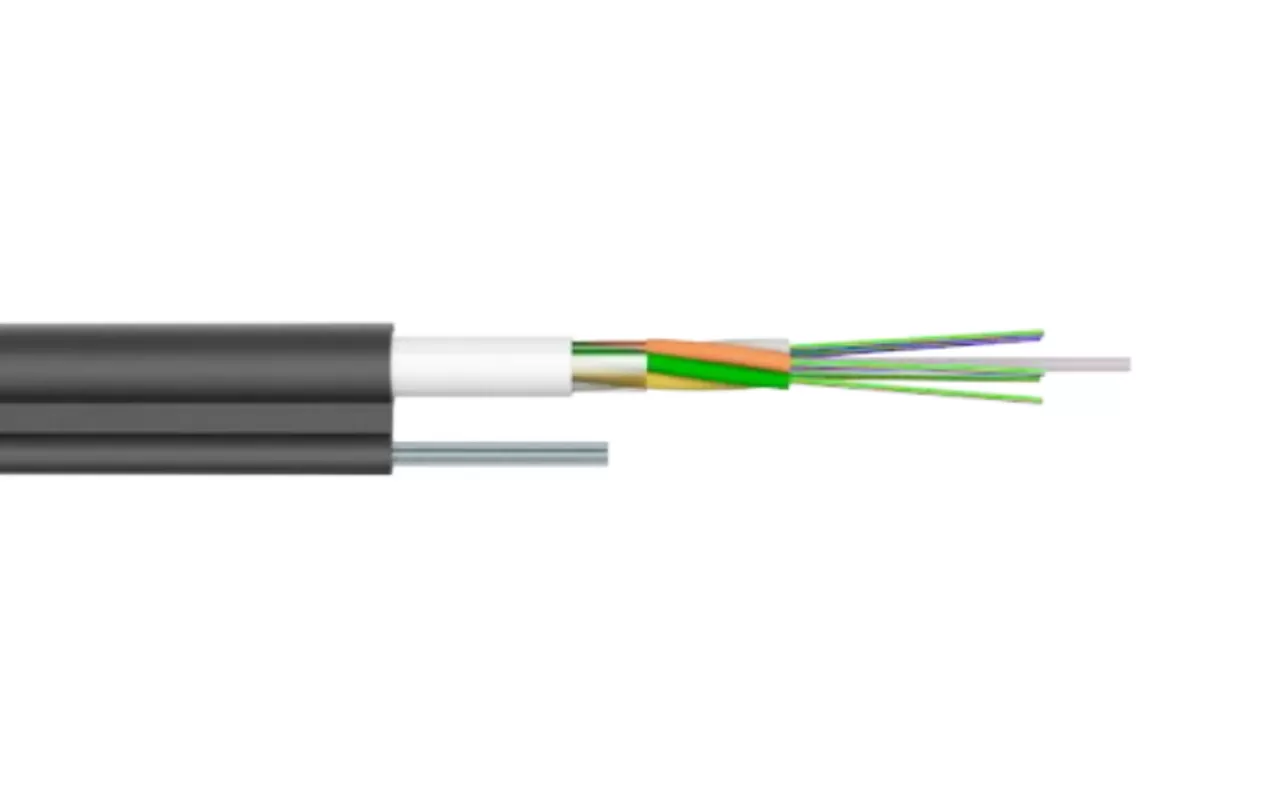

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de material resistente a la hidrólisis de alto módulo, y los tubos sueltos se rellenan con pasta de bloqueo de agua tixotrópica. En el centro del núcleo del cable hay un miembro de resistencia de metal, alrededor del cual los tubos sueltos (y las cuerdas de relleno) se trenzan para formar un núcleo de cable compacto y circular. El núcleo del cable se envuelve longitudinalmente con una capa de cinta de aluminio recubierta de plástico y luego se integra con hilos de alambre de acero en una funda de polietileno en forma de 8.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3,0 dB/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras | Número De Mangas | Número De relleno Cuerdas | Referencia Óptico Peso del cable (Kg/km) | Permitible Fuerza extensible Largo plazo/corto- Término (N) | Permitible Fuerza de aplastamiento (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
GYTC8A-24Xn | 24 | 4 | 1 | 158 | Gla La en | 300/1000 | 10D/20D |
GYTC8A-48Xn | 48 | 4 | 1 | 172 | |||
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | |||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | |||||||
Tiene excelentes propiedades mecánicas y características de temperatura.
Los hilos de acero utilizados como elementos autoportantes cumplen con la resistencia a la tracción requerida para los cables ópticos aéreos, lo que facilita la instalación aérea autoportante y reduce los costos de instalación.
El material del tubo suelto tiene buena resistencia a la hidrólisis y excelente resistencia a la presión lateral.
El tubo está lleno de grasa especial, proporcionando una protección crítica para las fibras ópticas.
La cinta de acero revestida de doble cara mejora la resistencia a la humedad del cable.
