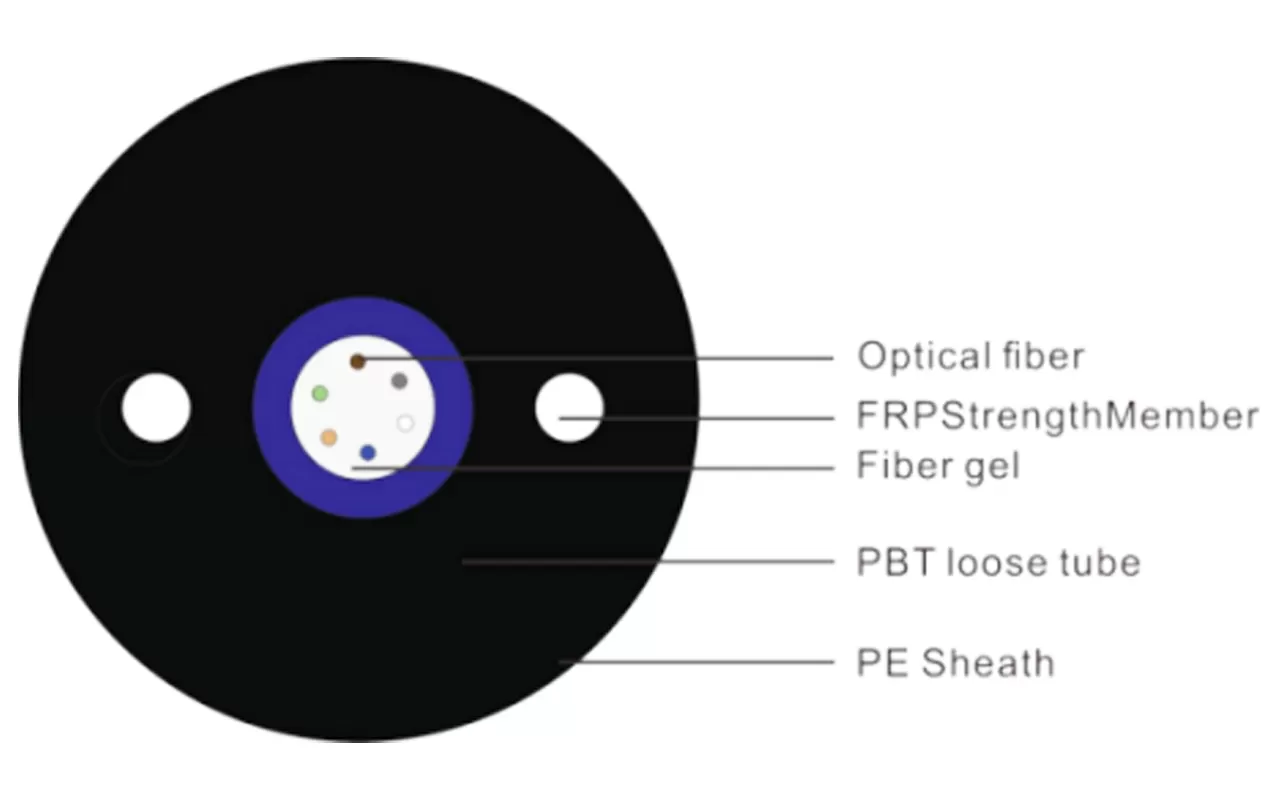

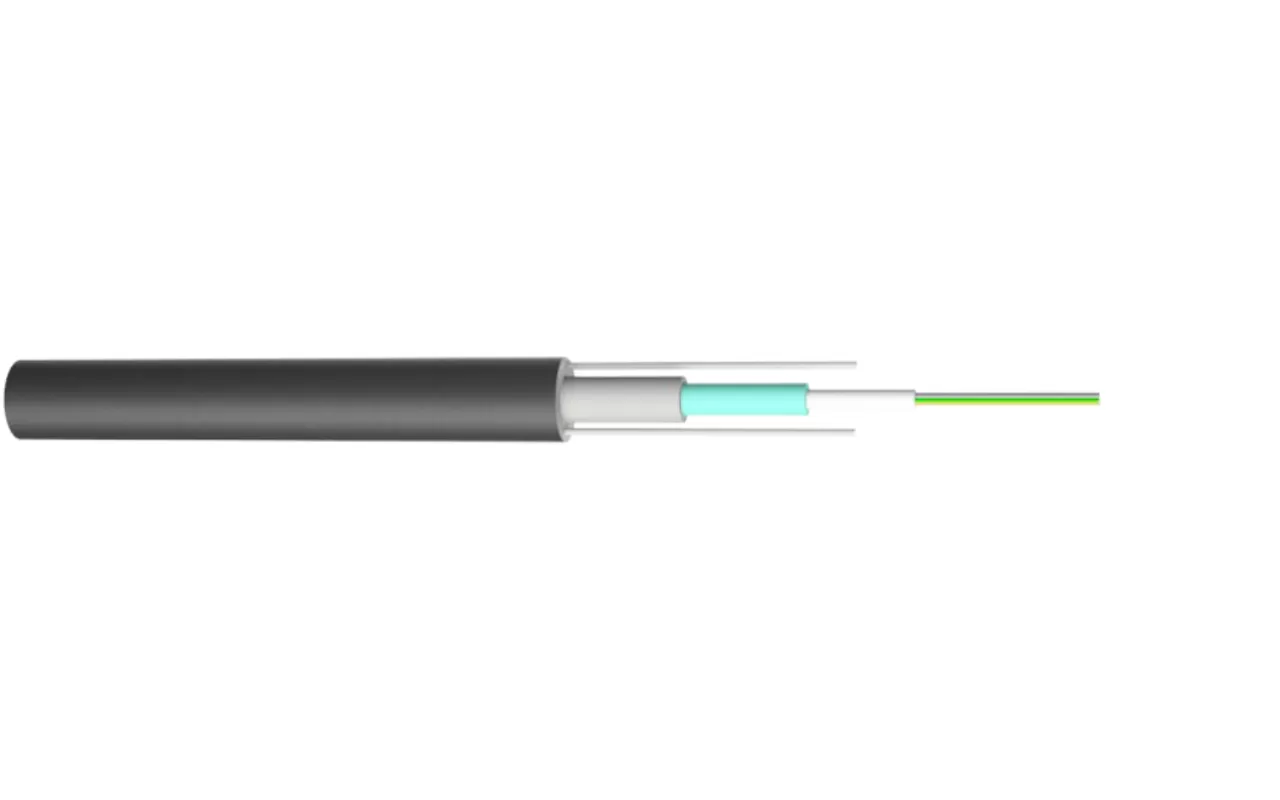

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de materiales resistentes a la hidrólisis de alto módulo, y los tubos sueltos se llenan con pasta de bloqueo de agua tixotrópica. Los materiales de bloqueo de agua se aplican fuera de los tubos sueltos para garantizar la resistencia al agua longitudinal del cable óptico. Dos plásticos paralelos reforzados con fibra de vidrio (FRP) se colocan en ambos lados, después de lo cual se extruye una funda de polietileno para formar el cable.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3.3db/km | ≤ 1.2db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3,5 dB/km | ≤ 1.2db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras ópticas | Referencia Óptico Peso del cable (Kg/km) | Permitible Tensileforce Largo plazo/corto- Término (N) | Permitible Fuerza Crush (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
GYFXY-24Xn | 14-24 | 96 | 400/1500 | 300/1000 | 10D/20D |
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | |||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | |||||
Tiene buenas propiedades mecánicas y características de temperatura.
El material del tubo suelto tiene buena resistencia a la hidrólisis y excelente resistencia a la presión lateral.
El tubo está lleno de grasa especial, proporcionando una protección crítica para las fibras ópticas.
La funda PE tiene una excelente resistencia a la radiación UV.
Dos FRP paralelos aseguran la estabilidad y el rendimiento de tracción del cable óptico.
Pequeño de diámetro, ligero y fácil de colocar.
