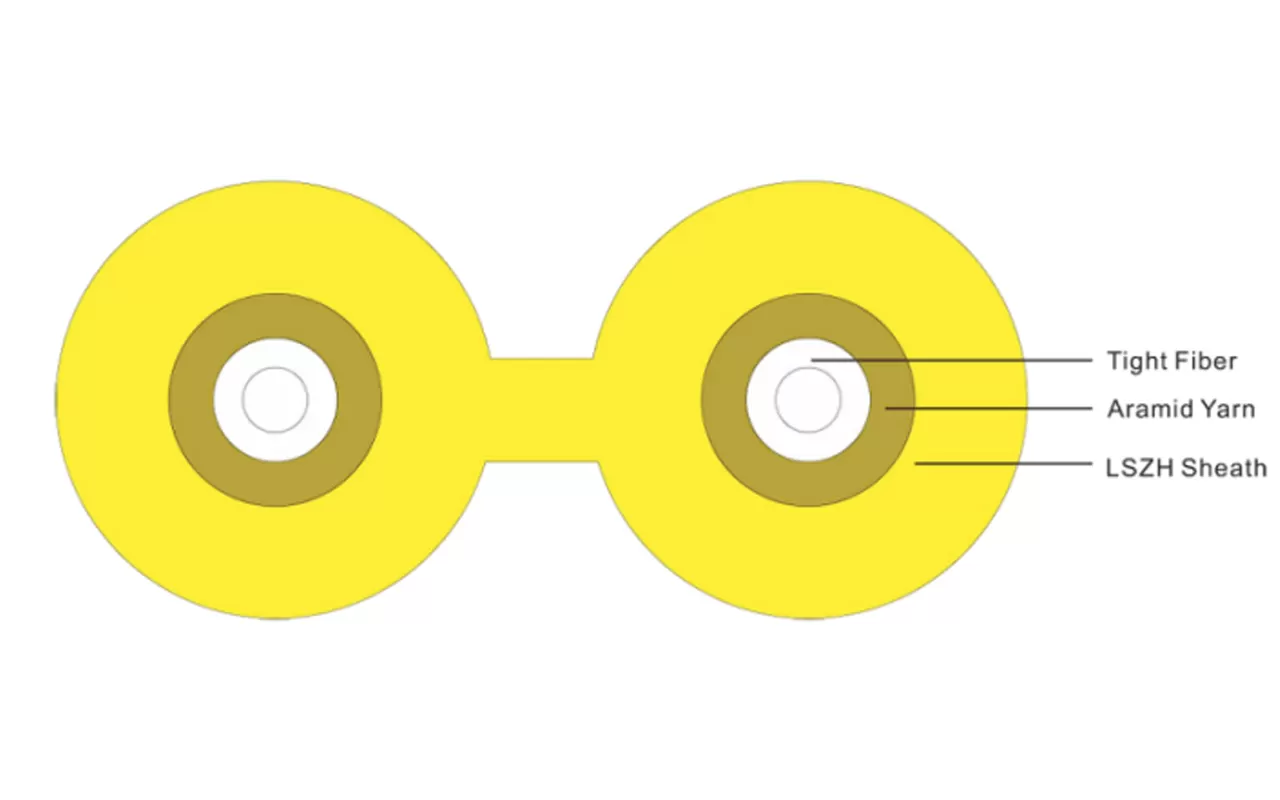

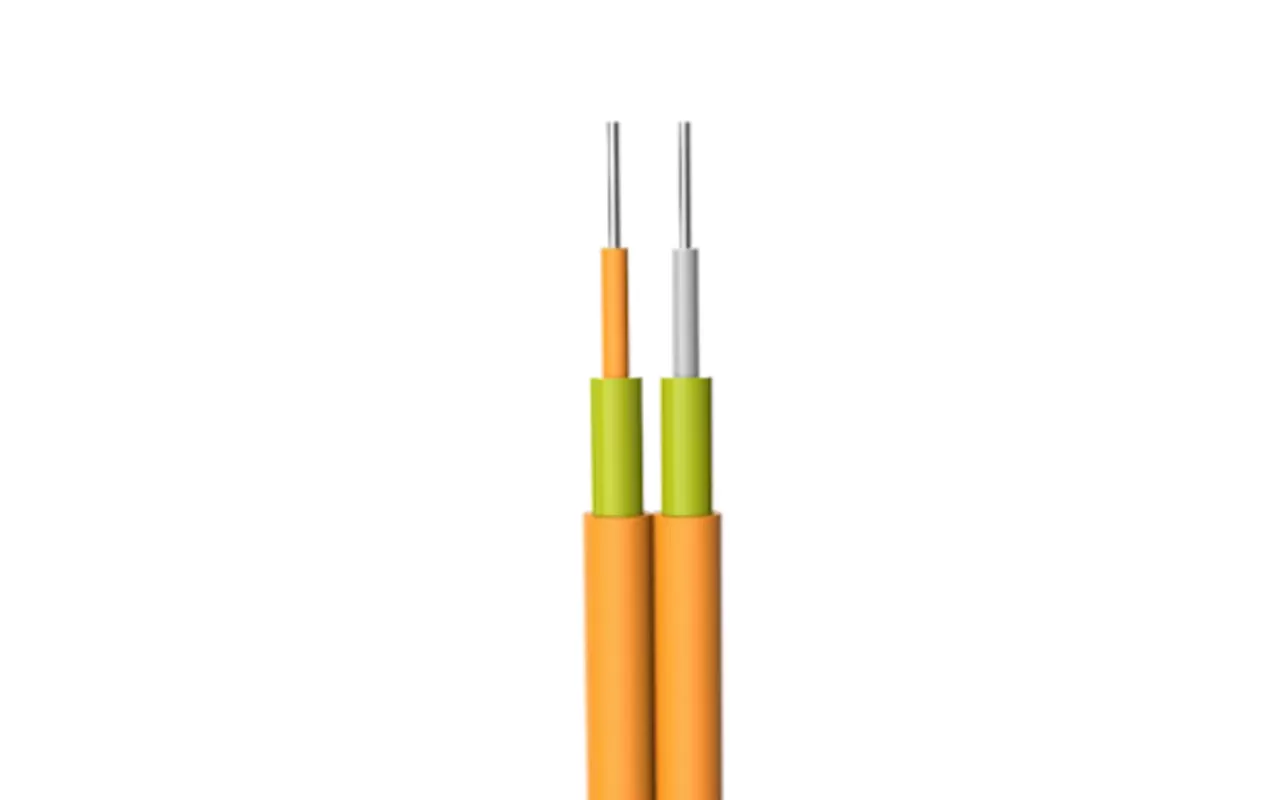

El cable óptico de 2 núcleos con figuras 8 utiliza fibras ópticas de 900 μm o 600 μm como unidad de transmisión óptica, cubierto con hilo de aramida como miembro de resistencia. Y extruido con una funda de cloruro de polivinilo (PVC) en la capa más externa. Las fundas hechas de material halógeno cero de Bajo humo (LSZH) también se pueden proporcionar de acuerdo con los requisitos del cliente.
Modelo de cable | Diámetro del cable de referencia (mm) | Peso del cable de referencia (kg/km) | Diámetro de fibra de amortiguación ajustada (μm) | Fuerza extensible permitida a largo plazo/a corto plazo (N) | Fuerza de aplastamiento permisible a largo plazo/corto plazo (N) | Radio de flexión estática/dinámica (mm) | |
Funda de PVC | Funda LSZH | ||||||
SXC-1.6 | 1,6 ± 0,2 | 2,4 | 2,6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1,9 ± 0,2 | 3,5 | 4,5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2,8 ± 0,2 | 6,0 | 7,5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Tipo de fibra óptica | Atenuación | Ancho de banda de lanzamiento sobrecargado | Ancho de banda modal efectivo | Longitud del enlace Ethernet 10G | Radio de flexión mínimo | |||
Condiciones | Valor máximo 1310/1550nm Valor típico | Valor máximo 1310/1550nm Valor típico | 850/1300nm | 850nm | 850nm | / | ||
Elu oncher | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | DB/km | DB/km | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0,5/0,4 | --- | --- | --- | --- | --- | 7,5 |
50/125 | 0,36/0,22 | 0,5/0,4 | 3,0/1,0 | 3,5/1,5 | ≥ 500/500 | --- | --- | 30 |
62,5/125 | 50/125 | --- | 3,0/1,0 | 3,5/1,5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7,5 |
BI-OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7,5 |
Temperatura de transporte/almacenamiento/funcionamiento: -20 °C ~ 60 °C, temperatura de instalación: -5 °C ~ 50 °C. | ||||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | ||||||||
Adopta fibra óptica de búfer ajustado para pelar fácilmente;
La fibra óptica con amortiguación hermética tiene un buen retardo de llama;
Los miembros de resistencia de aramida dotan al cable óptico con un excelente rendimiento de tracción;
El material de la funda exterior tiene las ventajas de resistencia a la corrosión, resistencia al agua, retardancia de la llama y protección del medio ambiente;
La estructura de la figura-8 es fácil de pelar y usar en ramas.
Puentes de conexión activa de fibra óptica dúplex o coletas
Cableado de nivel de ventilación de aire forzado y elevador de interior
Interconexión de instrumentos y equipos de comunicación
