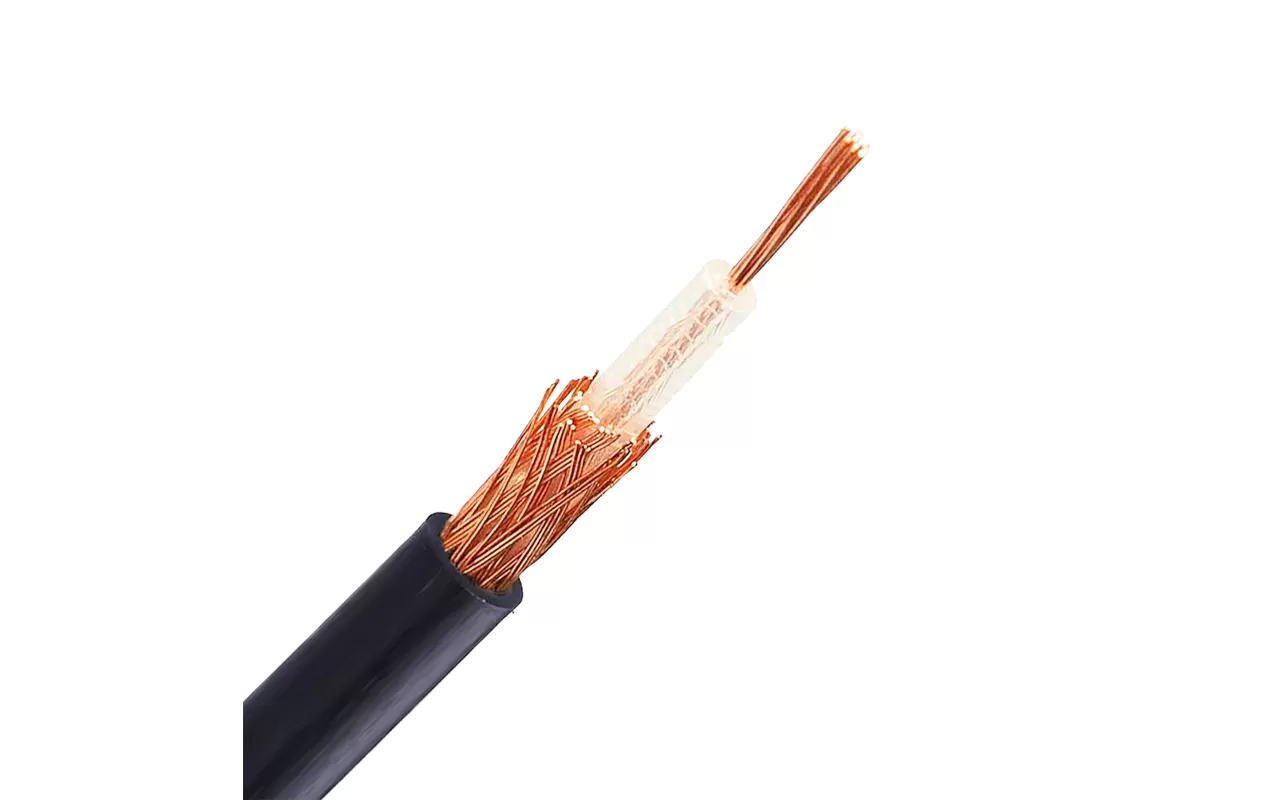

RG174 | ||
Conductor | Material | BC/CCS |
Nom.Dia | 7*0,16mm | |
Dieléctrico | Material | PE |
Nom.Dia | 1,60mm | |
Escudo | Material | Trenzado TC |
COBERTURA | 90% | |
Chaqueta | Material | PVC |
Nom. Grueso | 0,5mm | |
Nom.Dia | 2,7 ± 0,10mm |
Impedancia nominal (ohm) | 50 ± 2 | |
Velocidad nominal de propagación (%) | 66 | |
Capacitancia nominal (pf/M) | 100 | |
Prueba de chispa (VAC) | 2500 | |
SRL(dB) | 50 300 | 23 |
300-1000 | 21 | |
Atenuación [68 ℉(20 ℃)] | Frecuencia (MHz) | Máximo (dB/100m) |
10 | 9,8 | |
100 | 31 | |
400 | 74 | |
1000 | 120 | |
2000 | 170 | |
3000 | 210 | |
