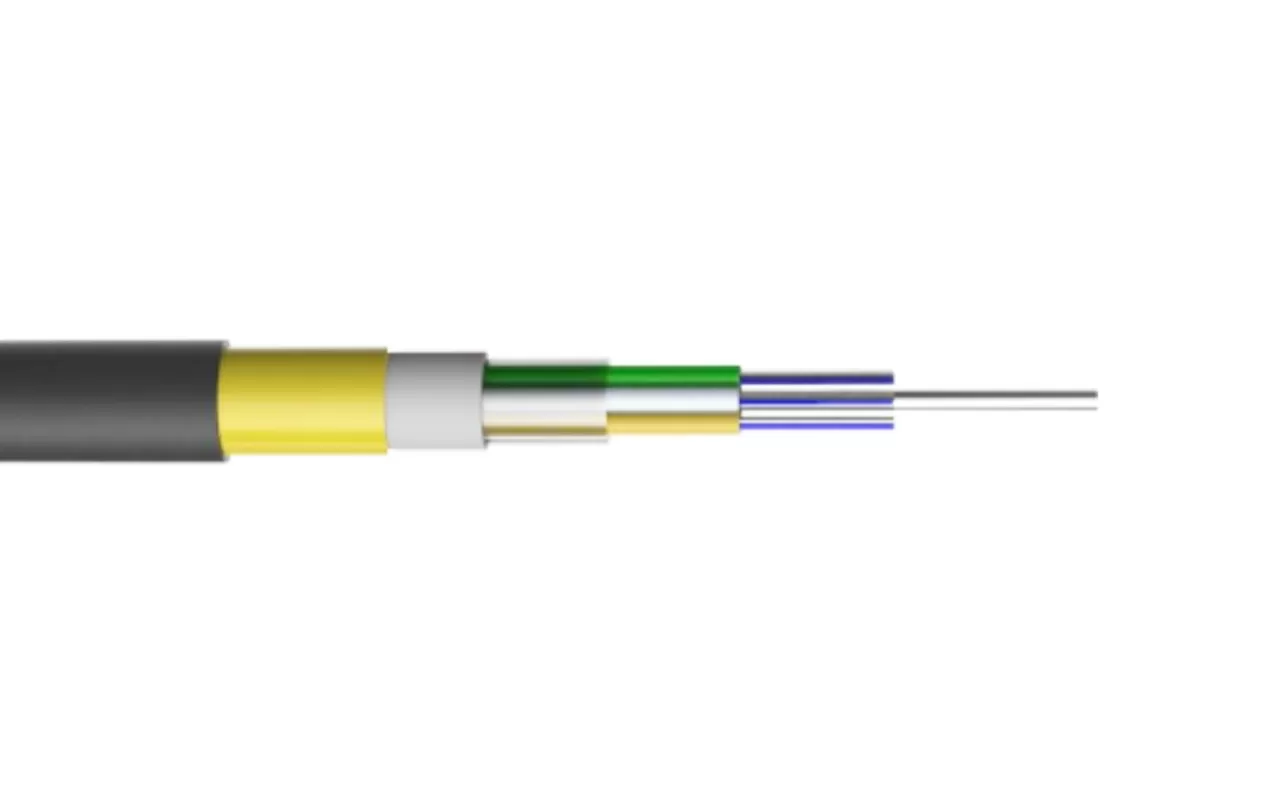

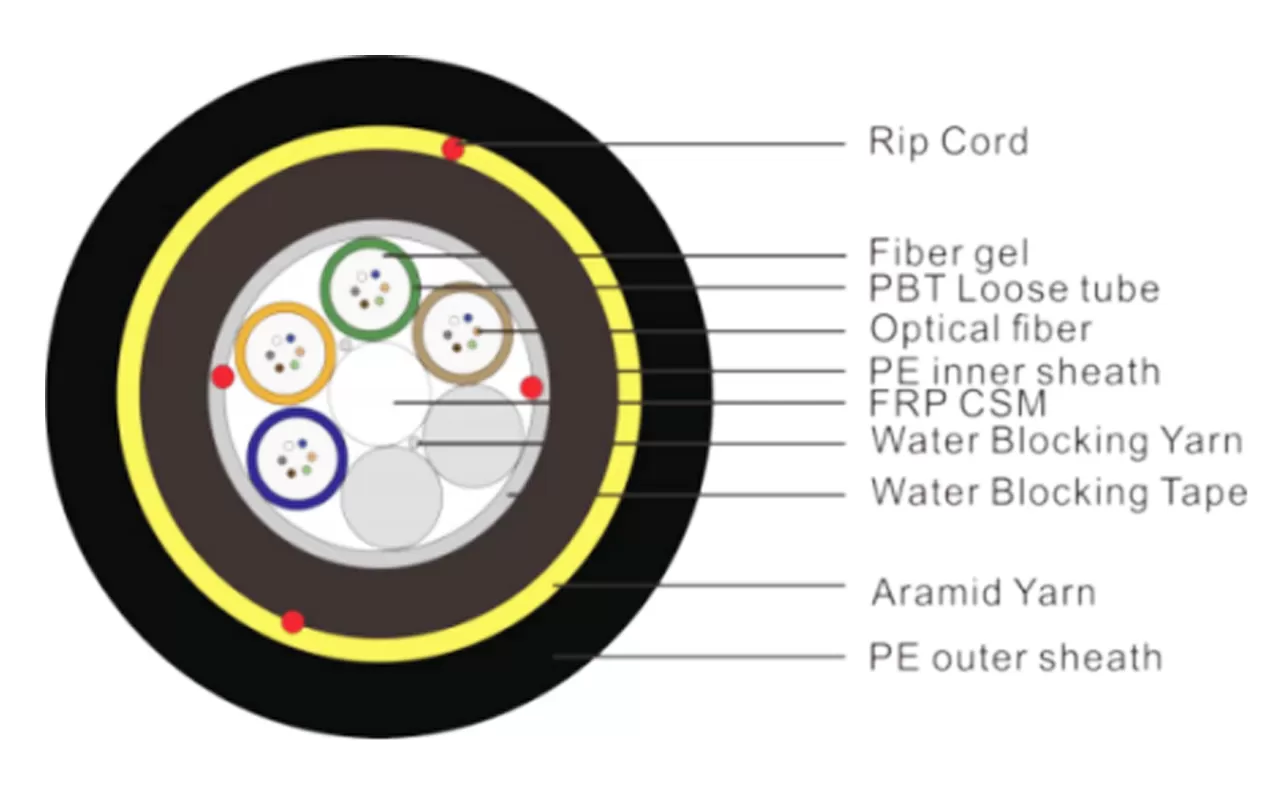

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de material resistente a la hidrólisis de alto módulo, y los tubos sueltos se llenan con pasta de bloqueo de agua tixotrópica. En el centro del núcleo del cable hay un miembro de resistencia de metal, alrededor del cual los tubos sueltos (y las cuerdas de relleno) se trenzan para formar un núcleo de cable compacto y circular. El núcleo del cable, después de ser envuelto longitudinalmente con una capa de cinta de aluminio recubierta de plástico, se integra con hilos de alambre de acero en una funda de polietileno en forma de 8.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3,0 dB/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Diámetro exterior de referencia (Mm) | Peso de referencia (Kg/km) | Tensión de trabajo máxima diaria recomendada (KN) | Tensión de trabajo máxima permitida (KN) | Fuerza de ruptura (KN) | Área de la sección transversal del elemento extensible (Mm2) | Módulo elástico (KN/mm2) | Coeficiente de expansión térmica * 10-6/K | Span adecuado (M) Condiciones meteorológicas correspondientes (M) | ||||
Funda exterior PE | En funda exterior | A | B | C | D | |||||||
11,8 | 117 | 124 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
12,0 | 121 | 129 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
12,3 | 126 | 134 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
12,6 | 133 | 141 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
12,8 | 138 | 145 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
13,1 | 145 | 153 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
13,5 | 155 | 163 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
13,8 | 163 | 171 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 320 | 650 | 460 |
14,4 | 177 | 186 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 380 | 750 | 510 |
14,6 | 182 | 191 | 10,5 | 28 | 70 | 33,0 | 19,6 | 0,1 | 880 | 460 | 800 | 560 |
14,8 | 195 | 204 | 12,75 | 34 | 85 | 40,0 | 20,1 | 0,1 | 880 | 530 | 880 | 650 |
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | ||||||||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar de acuerdo con los requisitos específicos del cliente. | ||||||||||||
Buenas propiedades mecánicas y características de temperatura
Los hilos de alambre de acero utilizados como componentes autoportantes cumplen con la resistencia a la tracción requerida para los cables ópticos aéreos, lo que facilita la instalación de autosoporte y reduce los costos de instalación
El material del tubo suelto tiene una excelente resistencia a la hidrólisis y buena resistencia a la presión lateral
El tubo está lleno de grasa especial, proporcionando protección clave para fibras ópticas
La cinta de acero recubierta de plástico de doble cara mejora la resistencia a la humedad del cable
