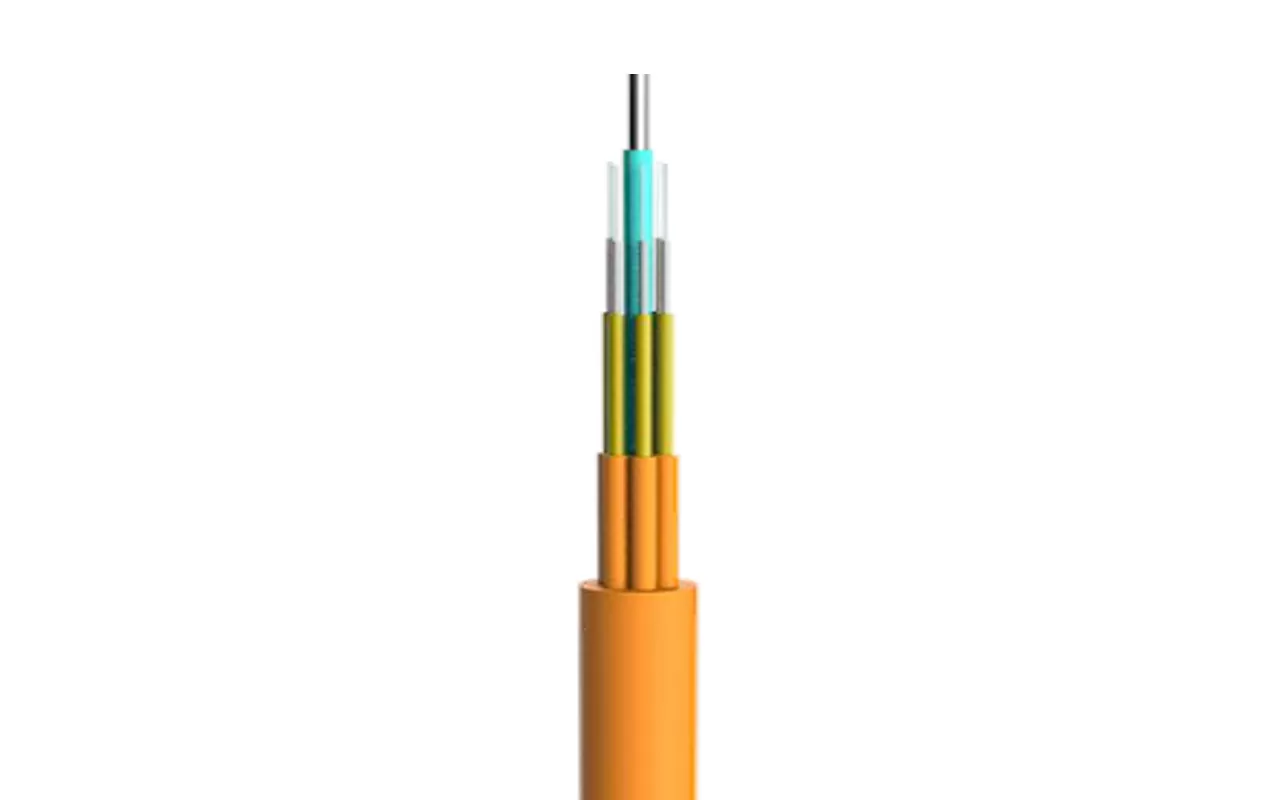

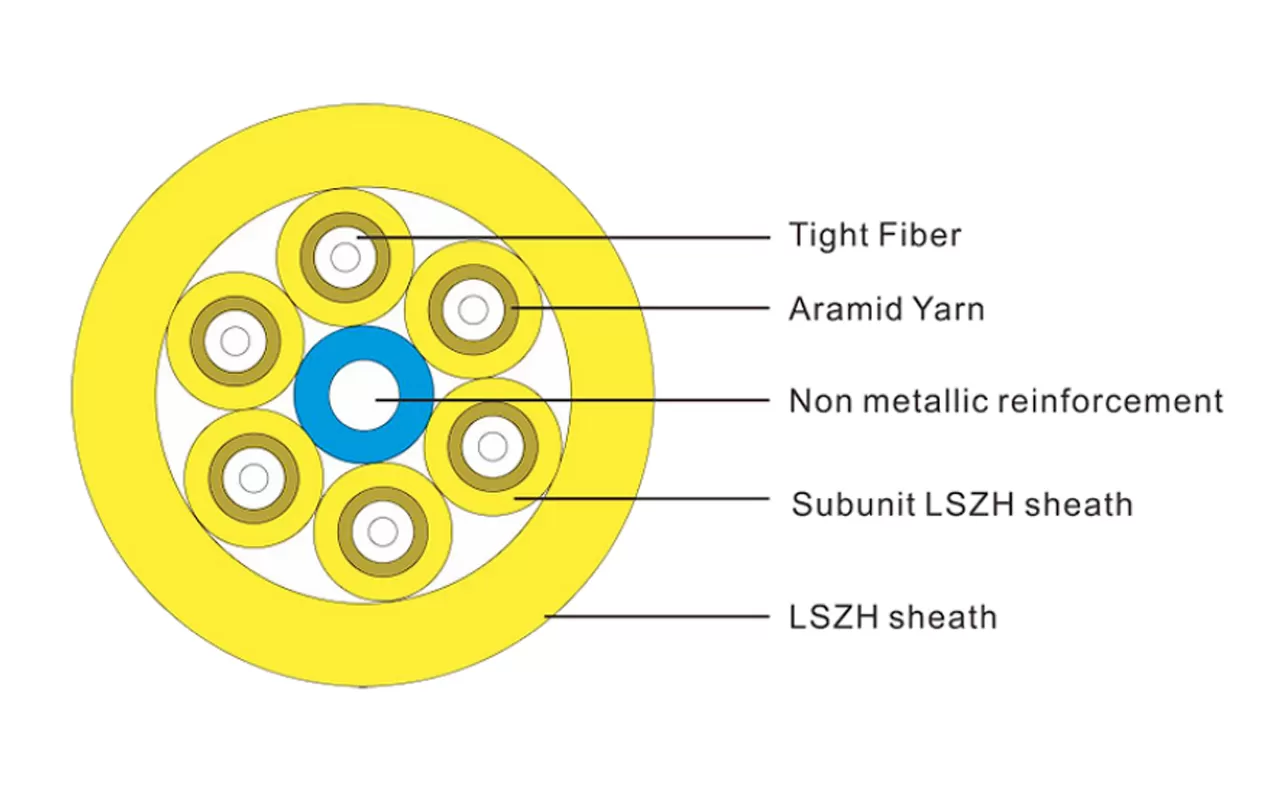

El cable óptico de rama multipropósito utiliza cables ópticos de un solo núcleo (fibras ópticas de búfer hermético de 900 μm con miembros de resistencia de aramida) como subunidades, con un miembro de resistencia central no metálico. Las subunidades de cable están trenzadas alrededor del miembro de fuerza central para formar el núcleo del cable. La capa más externa se extruye con una funda de cloruro de polivinilo (PVC). Las fundas hechas de material halógeno cero de Bajo humo (LSZH) también se pueden proporcionar de acuerdo con los requisitos del cliente.
Modelo de cable óptico | Diámetro del cable de referencia (mm) | Peso del cable de referencia (kg/km) | Fuerza extensible permitida a largo plazo/a corto plazo (N) | Fuerza de aplastamiento permisible a largo plazo/corto plazo (N) | Radio de flexión estática/dinámica (mm) | |
BOC-X-XX-04Xn | 7,4 ± 0,5 | 50 | 56 | 130/440 | 300/1000 | 20D/10D |
BOC-X-XX-06Xn | 8,4 ± 0,5 | 66 | 74 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-08Xn | 9,8 ± 0,5 | 91 | 101 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-12Xn | 12,4 ± 0,5 | 140 | 155 | 200/660 | 300/1000 | 20D/10D |
BOC-X-XX-18Xn | 12,4 ± 0,5 | 140 | 155 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-24Xn | 14,4 ± 0,5 | 181 | 201 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-36Xn | 16,4 ± 0,5 | 208 | 255 | 400/1320 | 300/1000 | 20D/10D |
BOC-X-XX-48Xn | 19 ± 0,5 | 280 | 344 | 400/1320 | 300/1000 | 20D/10D |
Tipo de fibra óptica | Atenuación | Ancho de banda de lanzamiento sobrecargado | Ancho de banda modal efectivo | Longitud del enlace Ethernet 10G | Radio de flexión mínimo | |||
Condiciones | Valor máximo 1310/1550nm Valor típico | Valor máximo 1310/1550nm Valor típico | 850/1300nm | 850nm | 850nm | / | ||
Elu oncher | DB/km | DB/km | DB/km | DB/km | MHZ.km | MHZ.km | M | Mm |
G652D | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 7,5 |
50/125 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 500/500 | --- | --- | 30 |
62,5/125 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 200/500 | --- | --- | 30 |
OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7,5 |
BI-OM4 | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7,5 | ||
Temperatura de transporte/almacenamiento/funcionamiento: -20 °C ~ 60 °C, temperatura de instalación: -5 °C ~ 50 °C. | ||||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | ||||||||
El miembro de resistencia no metálico permite que el cable óptico resista una mayor fuerza de tracción.
Los miembros de resistencia de aramida dotan al cable óptico con un excelente rendimiento de tracción.
El material de la funda exterior tiene las ventajas de resistencia a la corrosión, resistencia al agua, retardancia de la llama y protección del medio ambiente.
Cableado genérico interior
Cable óptico de cableado de la columna vertebral del edificio
