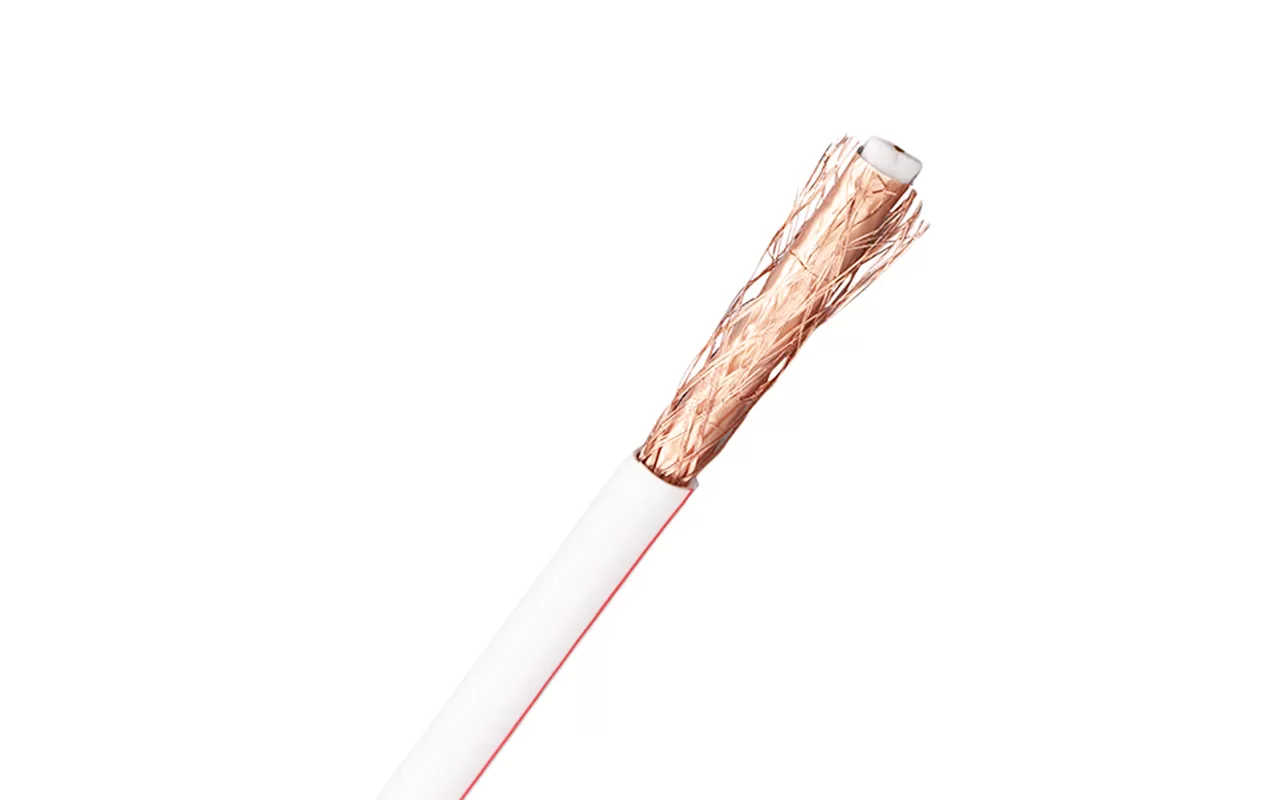

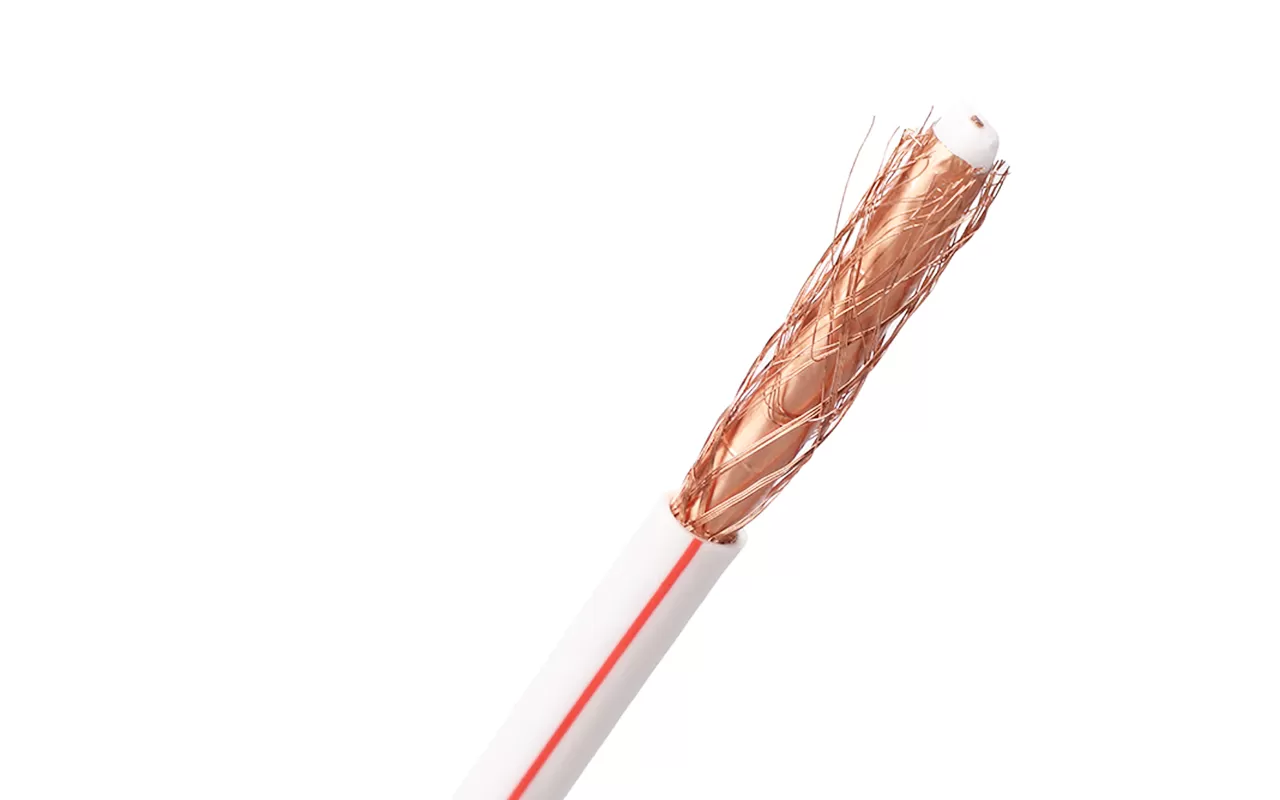

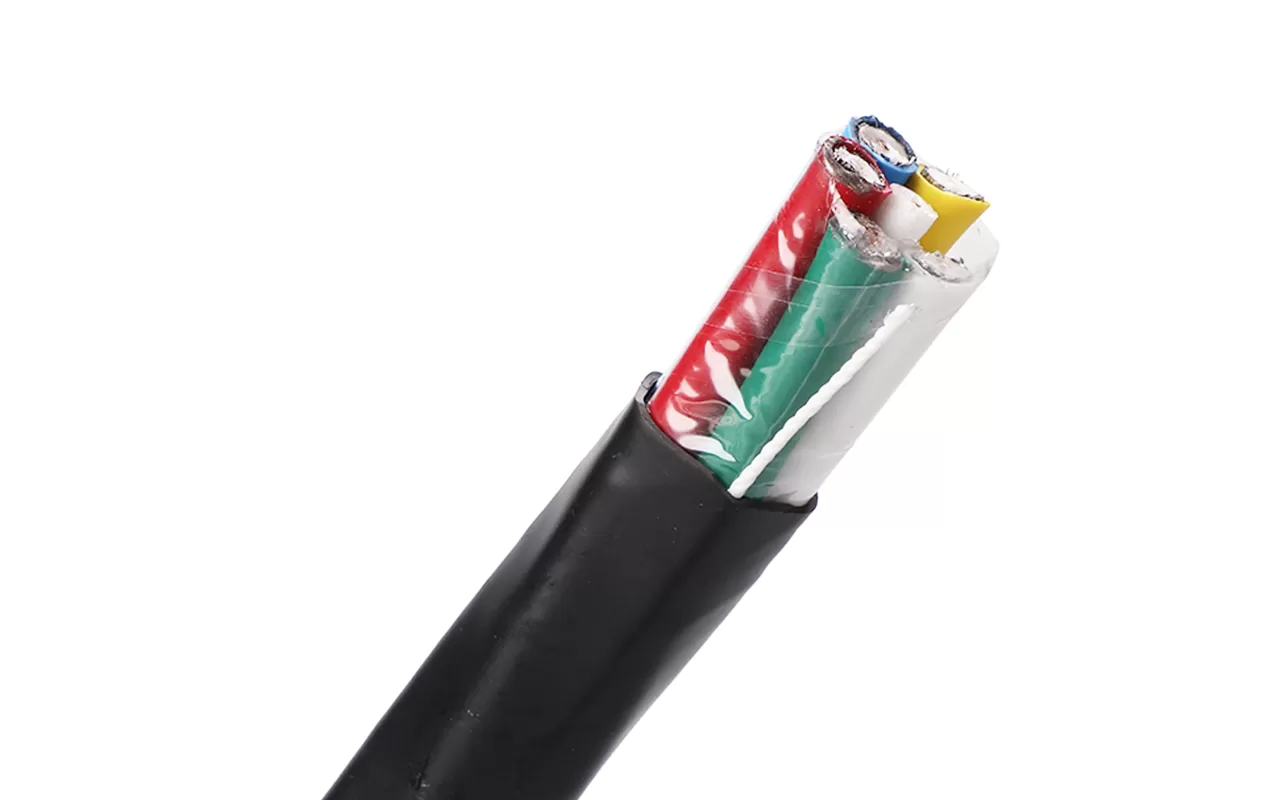

ESCUDO ESTÁNDAR | TRI-SHIELD | QUAD-ESCUDO | ||
Conductor | Material | BC/CCS | BC/CCS | BC/CCS |
Nom.Dia | 18AWG | 18AWG | 18AWG | |
Dieléctrico | Material | Espuma PE | Espuma PE | Espuma PE |
Nom.Dia | 4,57mm | 4,57mm | 4,57mm | |
Escudo | Material | Lámina AL + trenzado AL | Lámina AL + AL Braidi ng + AL lámina | (Lámina AL + trenzado AL) * 2 |
COBERTURA | 40%-95% | 40%-95% | 40%-60% | |
Chaqueta | Material | PVC/PE | PVC/PE | PVC/PE |
Nom. Grueso | 0,80mm | 0,80mm | 0,86mm | |
Nom.Dia | 6,91mm | 7,06mm | 7,62mm |
Impedancia nominal (ohm) | 75 ± 3 | ||
Velocidad nominal de propagación (%) | 85 | ||
Capacitancia nominal (pf/M) | 50 | ||
Prueba de chispa (VAC) | 3000 | ||
SRL(dB) | 20 | 20 | |
Atenuación [68 ℉(20 ℃)] | Frecuencia (MHz) | Máximo (dB/100ft) | Máximo (dB/100m) |
5 | 0,58 | 1,9 | |
55 | 1,6 | 5,25 | |
187 | 2,85 | 9,35 | |
300 | 3,55 | 11,64 | |
450 | 4,4 | 14,43 | |
600 | 5,1 | 16,73 | |
750 | 5,65 | 18,54 | |
800 | 6,1 | 20,01 | |
1000 | 6,55 | 21,49 | |
