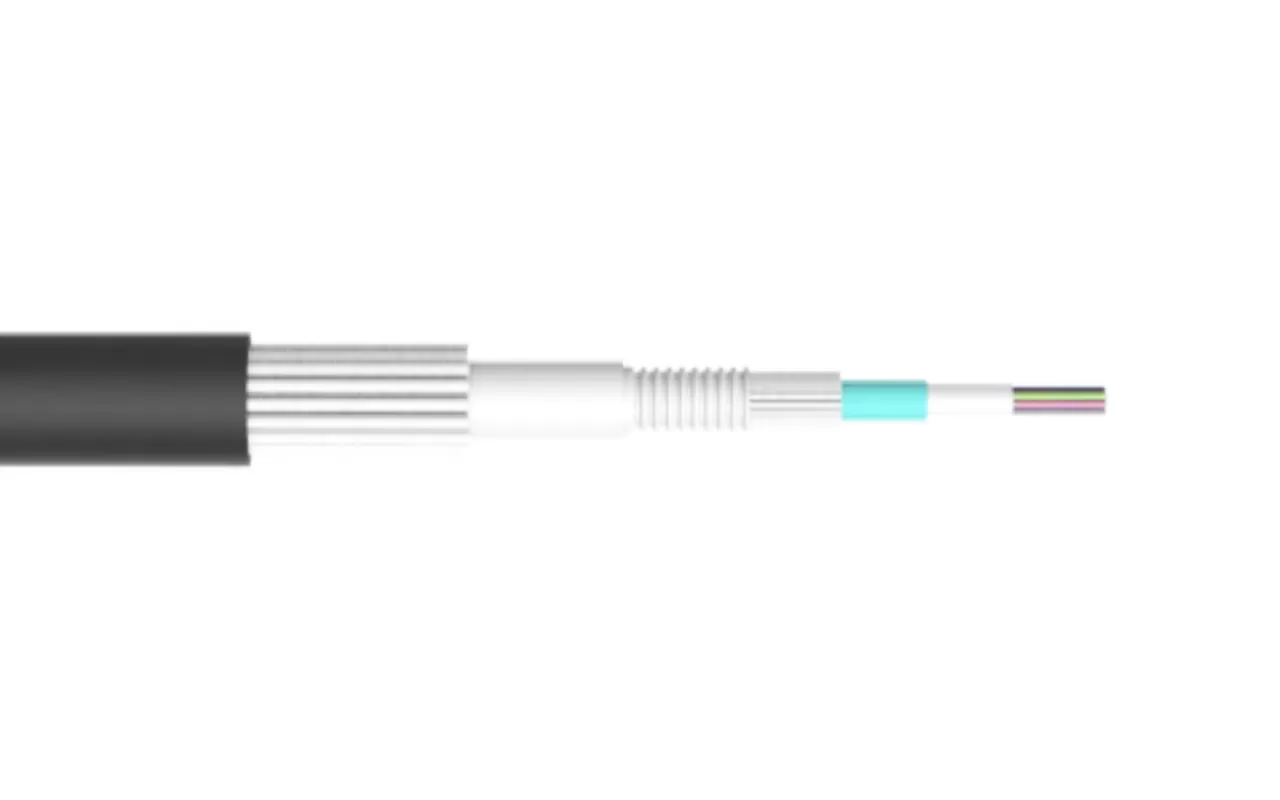

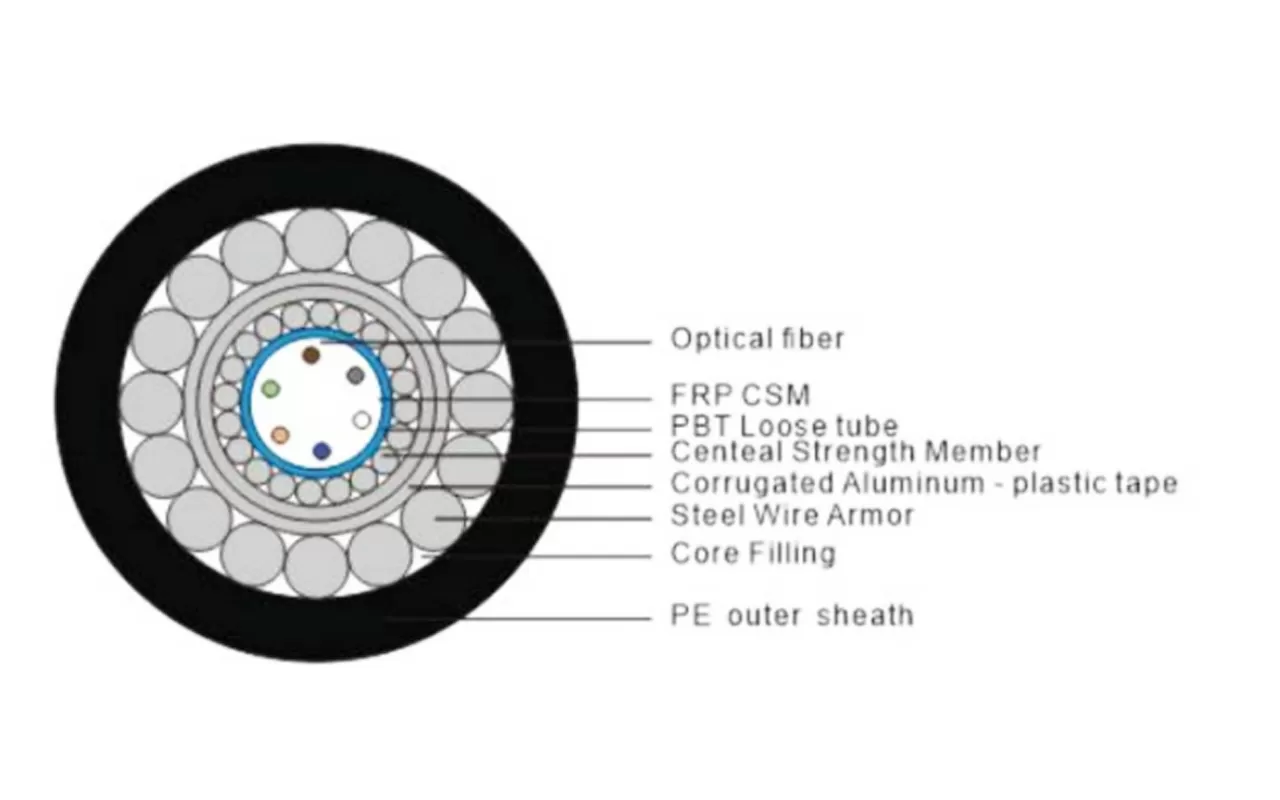

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de material resistente a la hidrólisis de alto módulo, y los tubos sueltos se llenan con grasa tixotrópica que bloquea el agua. Una capa de alambres de acero redondos finos se traga fuera de los tubos sueltos para formar un núcleo de cable compacto y circular, con los huecos en el núcleo del cable llenos de rellenos que bloquean el agua.
Después de envolver longitudinalmente con cinta de aluminio recubierta de plástico, se extruye una capa de funda interior de polietileno. Luego, después de ser blindado con un solo alambre de acero redondo fino, finalmente se extruye una funda exterior de polietileno para formar el cable.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3,0 dB/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras | Referencia Óptico Peso del cable (Kg/km) | Permitible Fuerza de tensión Largo plazo/corto- Término (N) | Permitible Fuerza Crush (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
GYXTA33-2-12Xn | 12 | 448 | 4000/10000 | 3000/5000 | 12.5D/25D |
GYXTA33-14-24Xn | 24 | 478 | |||
GYXTA33-26-36Xn | 36 | 510 | |||
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C. | |||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar según los requisitos especificados por el cliente. | |||||
Excelentes propiedades mecánicas y resistencia a la temperatura
El blindaje de alambre de acero redondo y fino de doble capa mejora el rendimiento de tracción del cable
El material del tubo suelto presenta una buena resistencia a la hidrólisis y una fuerte resistencia a la presión lateral
La grasa especial rellena en los tubos proporciona una protección crítica para las fibras ópticas
Cinta de aluminio recubierta de plástico para proteger la humedad
Tamaño pequeño, ligero y fácil de colocar
