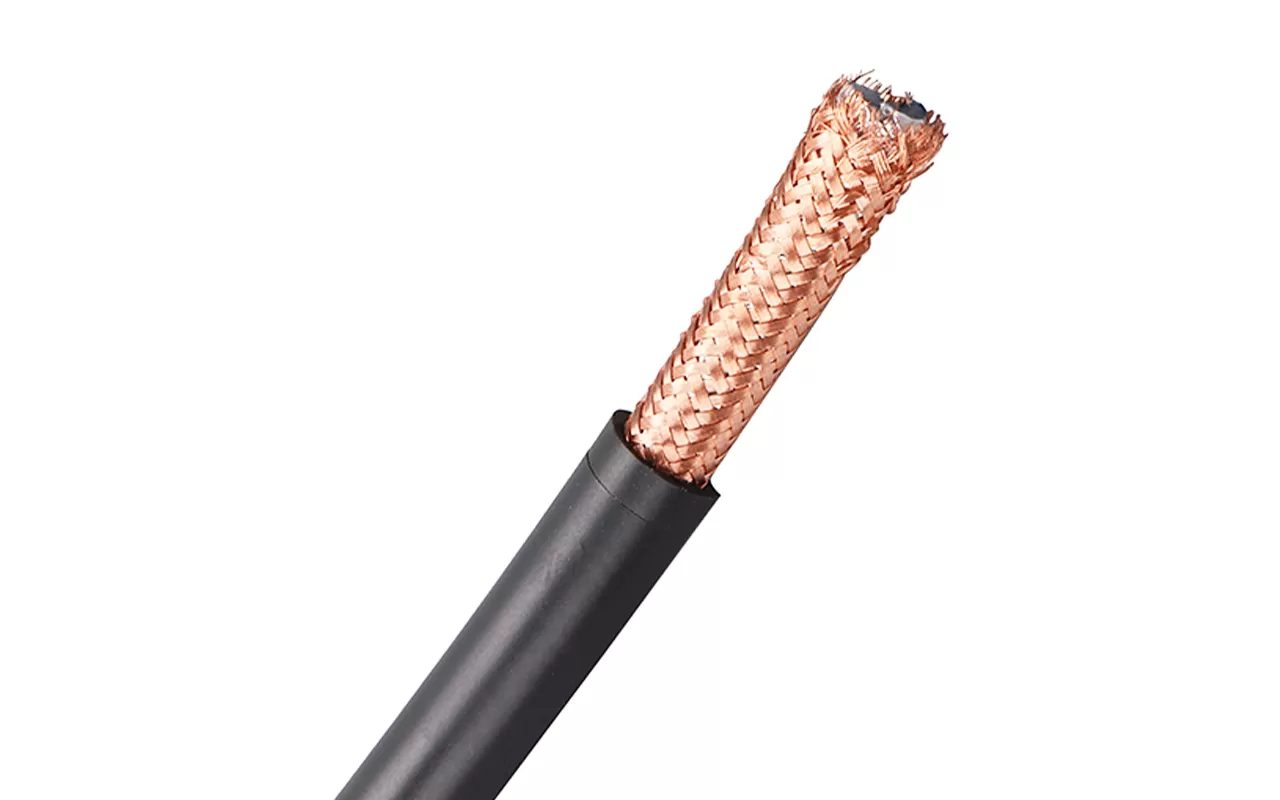

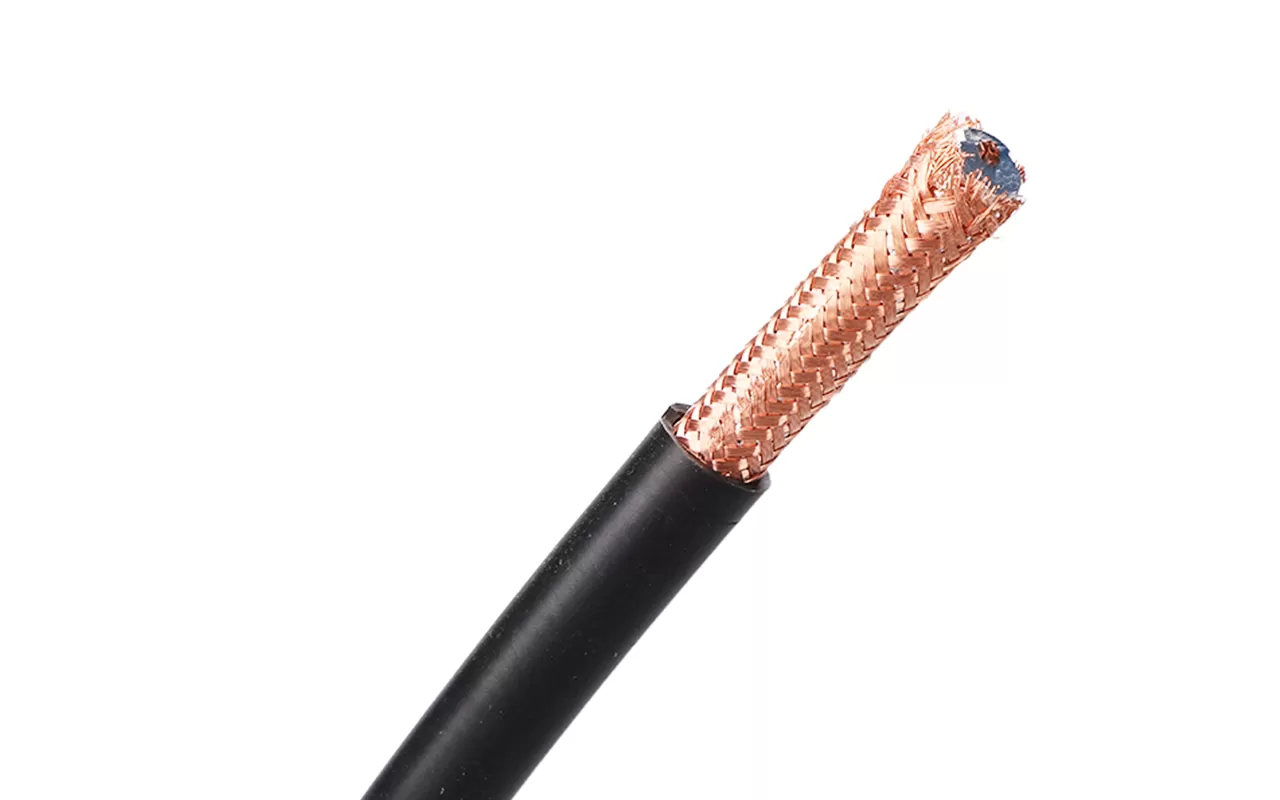

RG8 | ||
Conductor | Material | BC |
Nom.Dia | 10AWG | |
Dieléctrico | Material | Espuma PE |
Nom.Dia | 7,25mm | |
Escudo | Material | Trenzado AL Foil + TC |
COBERTURA | 35%-75% | |
Chaqueta | Material | PE/PVC |
Nom. Grueso | ≥ 1,0mm | |
Nom.Dia | 10,24mm |
Impedancia nominal (ohm) | 50 ± 2 | |
Velocidad nominal de propagación (%) | 85 | |
Capacitancia nominal (pf/M) | 81 | |
Prueba de chispa (VAC) | 4000 | |
SRL(dB) | 30 1000 | 20 |
1000-3000 | 20 | |
Atenuación [68 ℉(20 ℃)] | Frecuencia (MHz) | Máximo (dB/100m) |
10 | 1,64 | |
100 | 4,59 | |
400 | 8,52 | |
1000 | 14,43 | |
2000 | 21,31 | |
3000 | 27,21 | |
