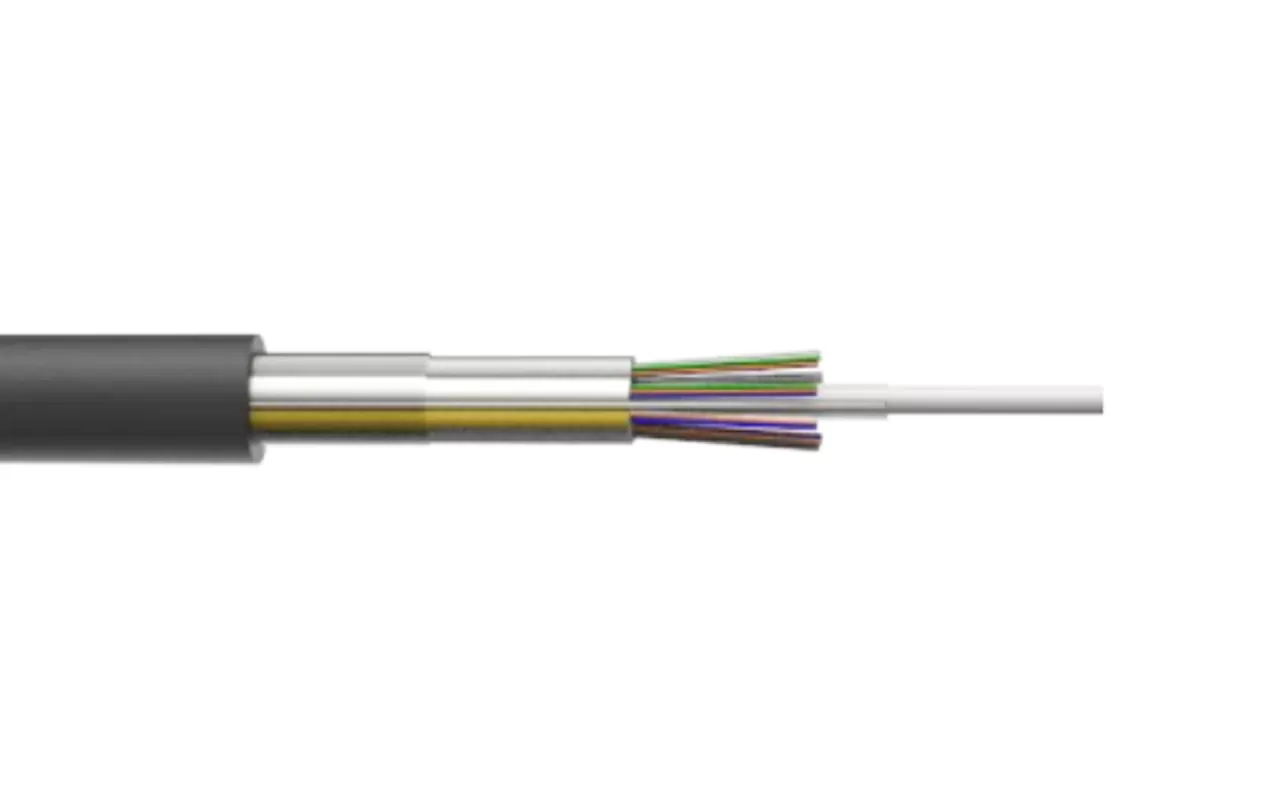

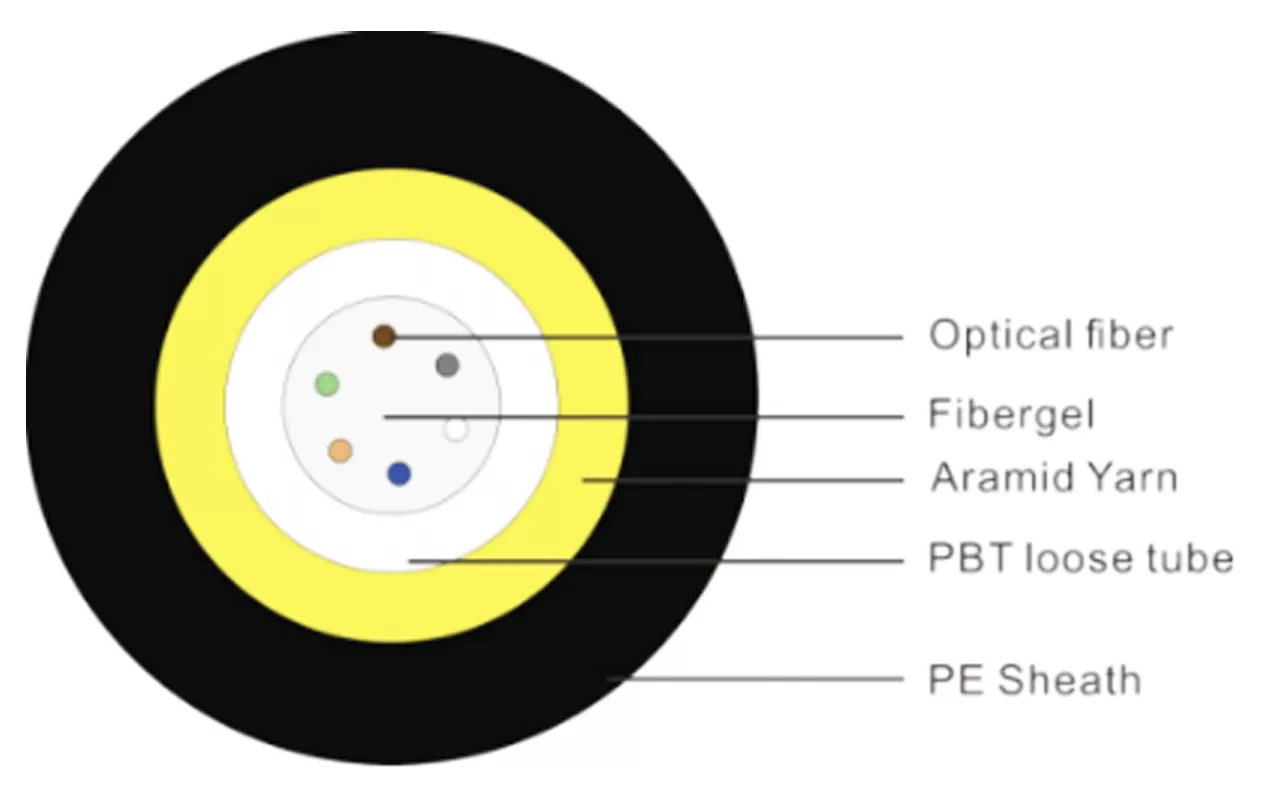

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de material resistente a la hidrólisis de alto módulo, y los tubos sueltos están llenos de compuestos impermeables no tóxicos e inofensivos. En el centro del núcleo del cable hay un miembro de resistencia no metálico (FRP). Los tubos sueltos (o cuerdas de relleno) están trenzados alrededor del miembro de fuerza central para formar un núcleo de cable circular compacto. Los hilos de bloqueo de agua están dispuestos fuera del miembro de resistencia, y luego se extruye una funda de polietileno de alta densidad negra o coloreada para formar el cable.
Fibra Tipo | Atenuación (20 ℃) | Ancho de banda | Numérico Apertura (NA) | Longitud de onda de corte de cable | ||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | |||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm |
50/125μm | ≤ 3,5 dB/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - |
62,5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - |
Óptico Cable Modelo (Aumento de 2 fibras) | Número de fibras | Número De Tubos sueltos | Número De relleno Cuerdas | Cable Diámetro | Referencia Óptico Peso del cable (Kg/km) | Permitible Tensileforce Largo plazo/corto- Término (N) | Permitible Fuerza Crush (A largo plazo/ Corto plazo) (N) | Radio de flexión (Estático/Dinámico) (Mm) |
GCYFTY-96Xn | 96 | 8 | 0 | 6,4 | 31 | 250/800 | 150/450 | 10D/20D |
GCYFTY-144Xn | 144 | 12 | 0 | 8,3 | 49 | 250/800 | 150/450 | 10D/20D |
Temperatura de almacenamiento y funcionamiento: -30 °C a 70 °C. | ||||||||
Nota: Las dimensiones y los valores de rendimiento del producto se pueden ajustar de acuerdo con los requisitos específicos del cliente. | ||||||||
Se adoptan miembros de resistencia no metálicos, con un diámetro exterior pequeño, peso ligero y dureza moderada. La funda exterior tiene un coeficiente de fricción extremadamente bajo, lo que permite una distancia de aire más larga.
El tubo suelto está lleno de grasa especial, que proporciona protección de amortiguación para las fibras ópticas y garantiza el rendimiento impermeable del cable.
La Estructura de cable compacto previene eficazmente la retracción del tubo suelto.
