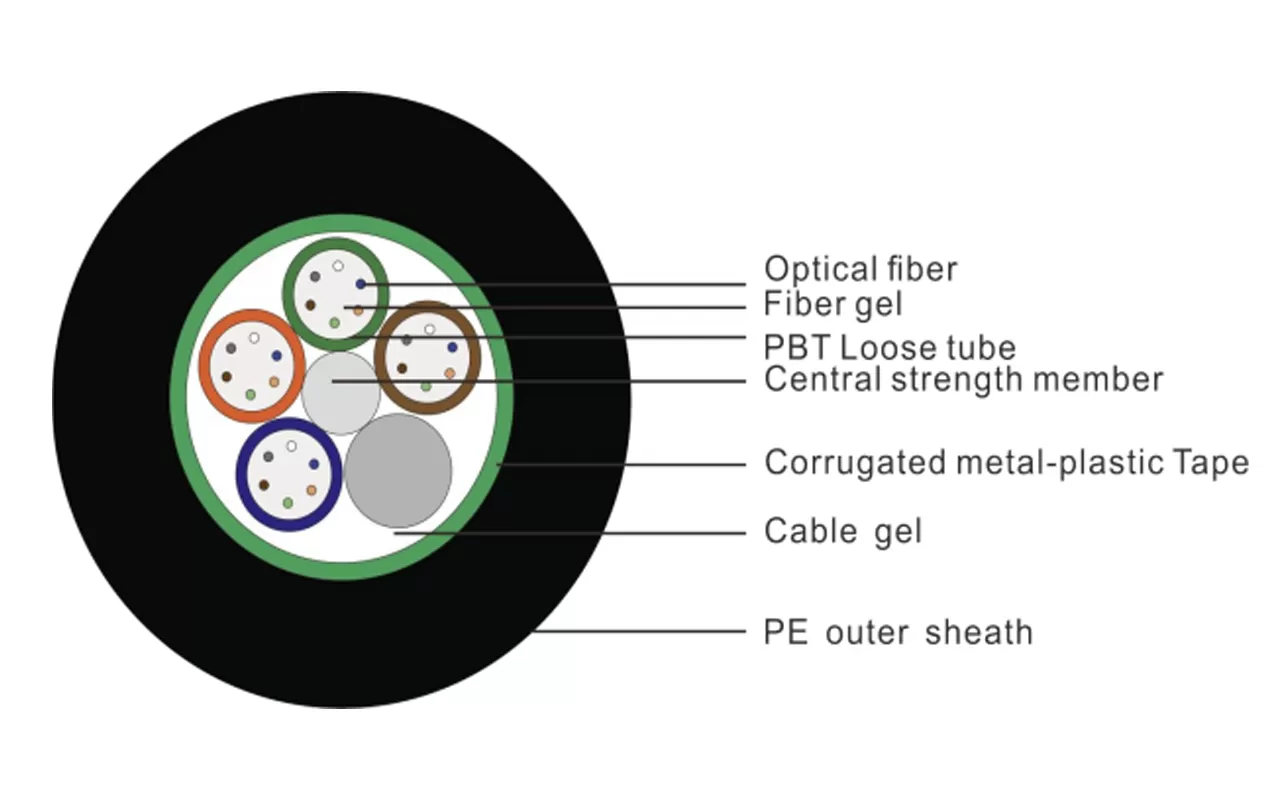

Las fibras ópticas coloreadas se colocan en tubos sueltos hechos de materiales de alto módulo, y los tubos sueltos se llenan con pasta de fibra tixotrópica que bloquea el agua.

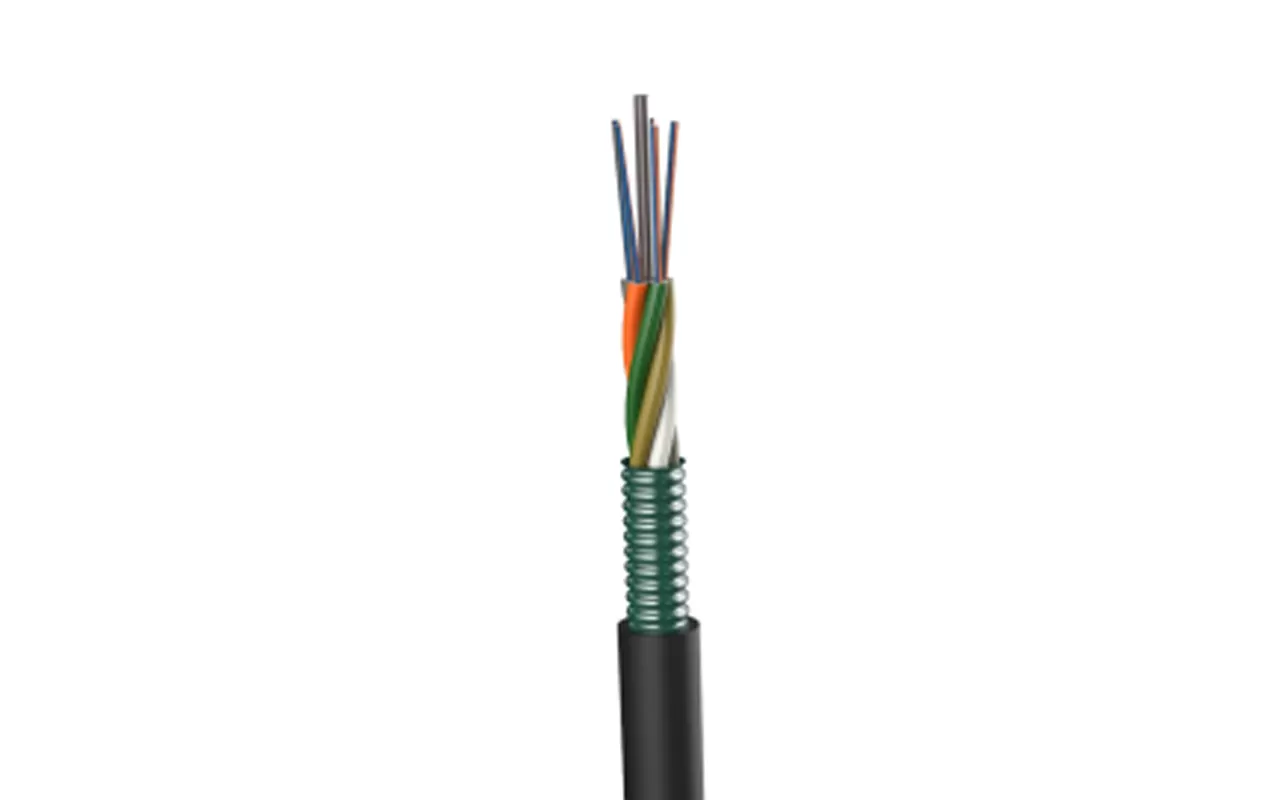

En el centro del núcleo del cable hay un miembro de resistencia de metal. Los tubos sueltos (y las cuerdas de relleno) están trenzados alrededor del miembro de fuerza central para formar un núcleo de cable circular. Los huecos en el núcleo del cable y el espacio entre el núcleo del cable y la cinta de acero están llenos de pasta de cable que bloquea el agua. Después de envolver longitudinalmente la cinta de acero revestida de doble cara, se extruye una funda de polietileno.
Tipo de fibra | Atenuación (20 ℃) | Ancho de banda | Apertura numérica (NA) | Longitud de onda de corte de cable | |||||
@ 850mm | @ 1300mm | @ 1310mm | @ 1550mm | @ 1550mm | @ 1300mm | ||||
G.652 | - | - | ≤ 0.36db/km | ≤ 0.22db/km | - | - | - | ≤ 1260nm | |
G.655 | - | - | - | ≤ 0.23db/km | - | - | - | ≤ 1450nm | |
50/125μm | ≤ 3,0 dB/km | ≤ 1.0db/km | - | - | ≥ 500MHz · km | ≥ 500MHz · km | 0.200 ± 0.015NA | - | |
62,5/125μm | ≤ 3.3db/km | ≤ 1.0db/km | - | - | ≥ 200MHz · km | ≥ 500MHz · km | 0.275 ± 0.015NS | - | |
Modelo de cable óptico (aumento de 2 fibras) | Número de fibras | Número de mangas | Número de cuerdas de relleno | Peso del cable óptico de referencia (kg/km) | Fuerza extensible permitida (a largo plazo/a corto plazo)(N) | Fuerza de aplastamiento permitida (a largo plazo/a corto plazo)(N) | Radio de flexión (estático/dinámico)(mm) |
GYTS-24Xn | 24 | 4 | 1 | 96 | 600/1500 | 300/1000 | 10D/20D |
GYTS-48Xn | 48 | 4 | 1 | 111 | |||
GYTS-96Xn | 96 | 8 | 0 | 168 | |||
GYTS-144Xn | 144 | 12 | 0 | 228 | |||
GYTS-288Xn | 288 | 24 | 0 | 283 |
Temperatura de almacenamiento y funcionamiento: -40 °C a 70 °C.
Nota: Las dimensiones y los valores de rendimiento del producto se pueden personalizar de acuerdo con los requisitos específicos del cliente.
-El material del tubo suelto en sí tiene buena resistencia a la hidrólisis y alta resistencia.
El tubo está lleno de grasa especial, que proporciona una protección de sellado clave para las fibras ópticas.
La funda PE tiene una excelente resistencia a la radiación UV.
El miembro de resistencia central de un solo alambre de acero ayuda con la alineación y la resistencia a la tracción del cable óptico.
Tiene excelentes propiedades mecánicas y características de temperatura.
La cinta de acero corrugado (PSP) de doble cara mejora la resistencia a la humedad del cable, y la parte corrugada se combina mejor con PE, lo que hace que la estructura sea más robusta.
