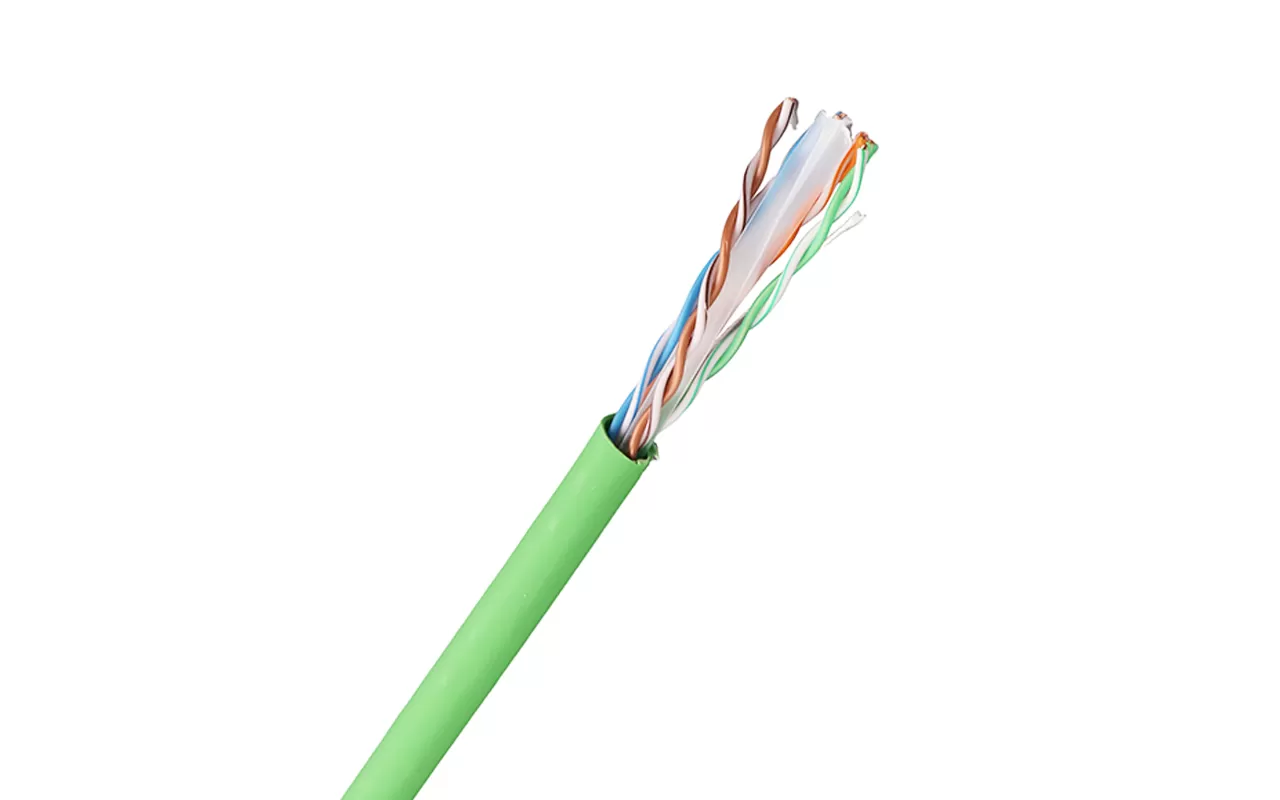

Conductor: 23 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Halógeno libre o chaqueta de PVC disponible
Compatible con RoHS, REACH, UL
CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
BS EN 50288
61156 IEC
-Premisa cable horizontal
-Ethernet hasta 10GBASE-T
-PoE ++, PoE +, PoE
-Centro DE DATOS EoR y MoR
-Red Backbone
-HDBaseT, HDBaseT 4K UHD
-Resistencia al conductor (20 ℃)≤ 7,3 Ω/ 100M
-Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%
-Resistencia de aislamiento> 5000 MΩ · km
-Capacitancia mutua de un par ≤ 5.6nF/100M

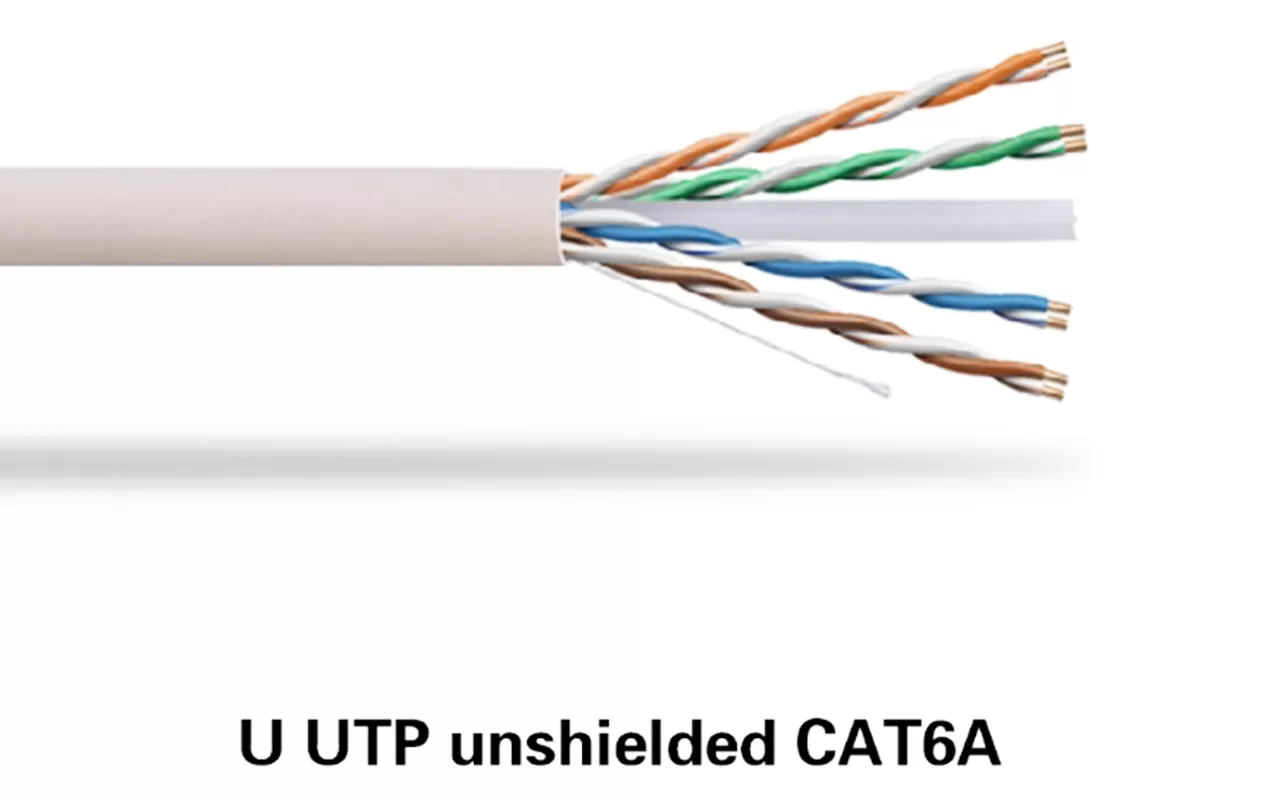

Conductor | Cobre desnudo sólido 23AWG |
Aislamiento | HDPE |
Número total de conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde, Blanco-Marrón/Marrón |
Escudo de par individual | NINGUNO |
Escudo general | NINGUNO |
Alambre de drenaje | Cobre estañado |
Relleno cruzado | 1 |
Ltem | Chaqueta exterior | Diámetro total (mm) |
XF-U-06a-01 | CMX | 6,9 ± 0,2 |
XF-U-06a-02 | CM | 6,9 ± 0,2 |
XF-U-06a-03 | CMR | 6,9 ± 0,2 |
XF-U-06a-04 | LSZH | 6,9 ± 0,2 |
XF-U-06a-05 | LDPE | 6,9 ± 0,2 |
XF-U-06a-06 | PVC | 6,9 ± 0,2 |
Frecuencia [MHz] | Inserción máx. Pérdida (atenuación) | Min. PSNEXT [DB] | Min. PSACR [DB] | Min. PSACRF (PSELFEXT) [dB] | RL mínimo (Devolución Pérdida) [dB] | Entrada máx./min. Impedancia (no ajustada) [Ohm] | Máx./Min. Equipado Impedancia [Ohm] | Min. PSANEXT [DB] | Min. PSAACRF [DB] | Min. TCL [DB] | Min. ELTCTL [DB] |
1 | 2,1 dB/100M | 75,3 | 73,2 | 74,8 | 20,0 | 100 ± 15 | 105 ± 10 | 75,0 | 77,0 | 40,0 | 35,0 |
4 | 3,8 dB/100M | 66,3 | 62,5 | 62,8 | 23,0 | 100 ± 15 | 100 ± 15 | 75,0 | 76,2 | 40,0 | 23,0 |
8 | 5,3 dB/100M | 61,8 | 56,5 | 56,7 | 24,5 | 100 ± 15 | 100 ± 15 | 75,0 | 70,1 | 40,0 | 16,9 |
10 | 5,9 dB/100M | 60,3 | 54,4 | 54,8 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 68,2 | 40,0 | 15,0 |
16 | 7,4 dB/100M | 57,2 | 49,8 | 50,7 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 64,1 | 38,0 | 10,9 |
20 | 8,3 dB/100M | 55,8 | 47,5 | 48,8 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 62,2 | 37,0 | 9,0 |
25 | 9,3 dB/100M | 54,3 | 45,0 | 46,8 | 24,3 | 100 ± 15 | 100 ± 15 | 75,0 | 60,2 | 36,0 | 7,0 |
31,25 | 10,4 dB/100M | 52,9 | 42,5 | 44,9 | 23,6 | 100 ± 15 | 100 ± 10 | 75,0 | 58,3 | 35,1 | 5,1 |
62,5 | 14,8 dB/100M | 48,4 | 33,6 | 38,9 | 21,5 | 100 ± 15 | 100 ± 10 | 73,6 | 52,3 | 32,0 | |
100 | 18,9 dB/100M | 45,3 | 26,4 | 34,8 | 20,1 | 100 ± 15 | 100 ± 10 | 70,5 | 48,2 | 30,0 | |
200 | 27,0 dB/100M | 40,8 | 13,8 | 28,8 | 18,0 | 100 ± 22 | 100 ± 10 | 66,0 | 42,2 | 27,0 | |
250 | 30,4 dB/100M | 39,3 | 9,0 | 26,8 | 17,3 | 100 ± 32 | 100 ± 10 | 64,5 | 40,2 | 26,0 | |
300 | 33,5 dB/100M | 38,1 | 4,6 | 25,3 | 16,8 | 100 ± 32 | 100 ± 10 | 63,3 | 38,7 | 25,2 | |
350 | 36,3 dB/100M | 37,1 | 0,8 | 23,9 | 16,3 | 100 ± 32 | 100 ± 10 | 62,3 | 37,3 | 24,6 | |
400 | 39,0 dB/100M | 36,3 | 22,8 | 15,9 | 100 ± 32 | 100 ± 10 | 61,5 | 36,2 | 24,0 | ||
450 | 41,5 dB/100M | 35,5 | 21,7 | 15,5 | 100 ± 32 | 100 ± 10 | 60,7 | 35,1 | 23,5 | ||
500 | 43,9 dB/100M | 34,8 | 20,8 | 15,2 | 100 ± 32 | 100 ± 10 | 60,0 | 34,2 | 23,0 | ||
Nota: El rendimiento de transmisión anterior para el 100M,20 ± 2 ℃ en las condiciones probadas. | |||||||||||
