Conductor: 23 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Halógeno libre o chaqueta de PVC disponible
Compatible con RoHS, REACH ,UL
Estándar
CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
BS EN 50288
61156 IEC
-Cable troncal horizontal y edificio
-Admite aplicaciones actuales y futuras de categoría 6A y 6, tales como: 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100Base-T, 10 Base-T, FDDI, ATM
-Resistencia al conductor (20 ℃)≤ 7,5 Ω/ 100M
-Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%
-Resistencia de aislamiento> 5000 MΩ · km
-Capacitancia mutua de un par ≤ 5.6nF/100M

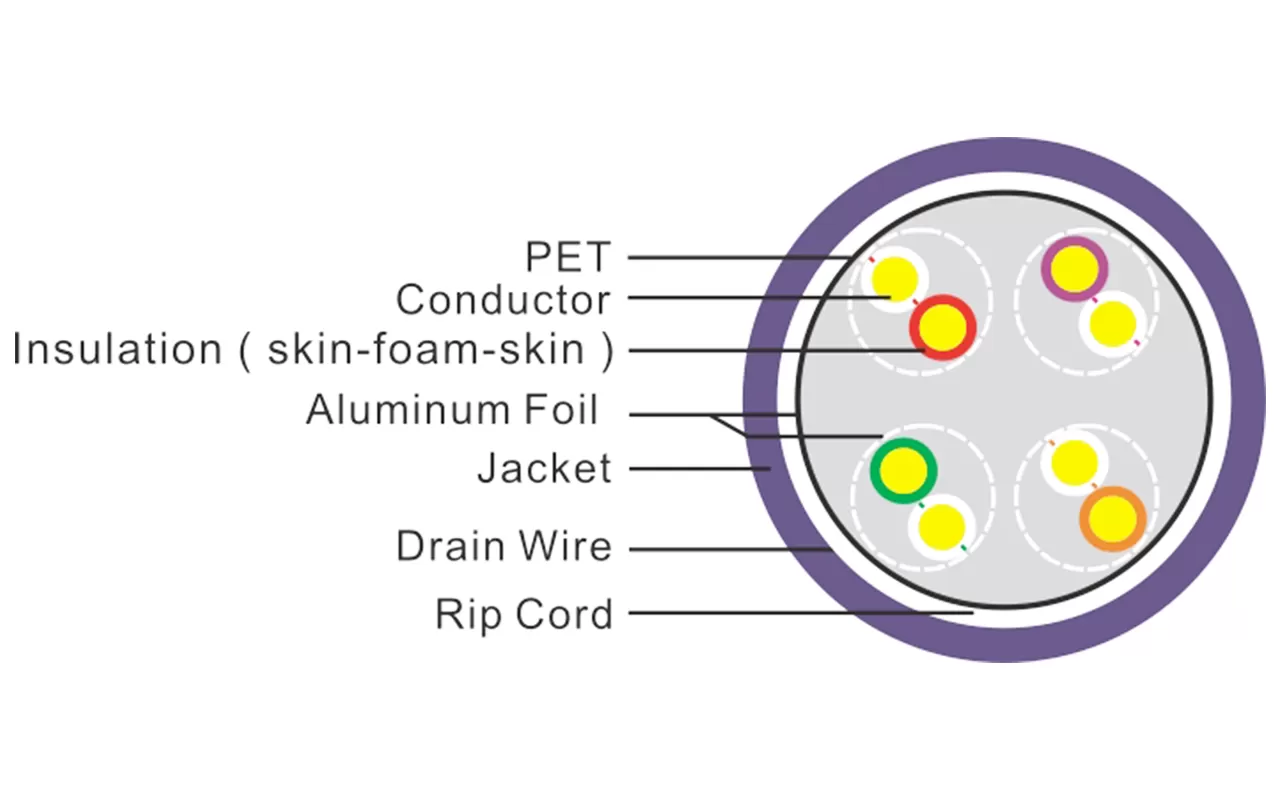

Conductor | Cobre desnudo sólido 23AWG |
Aislamiento | HDPE |
Número total de conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde, Blanco-Marrón/Marrón |
Escudo de par individual | Papel de aluminio, proporcionando cobertura de 100%, lámina boca fuera |
Escudo general | Papel de aluminio |
Alambre de drenaje | Cobre estañado |
Relleno cruzado | NINGUNO |
Ltem | Chaqueta exterior | Diámetro total (mm) |
XF-F-06-01 | CMX | 7,3 ± 0,2 |
XF-FF-06a-02 | CM | 7,6 ± 0,3 |
XF-FF-06a-03 | CMR | 7,6 ± 0,3 |
XF-FF-06a-04 | LSZH | 7,6 ± 0,3 |
XF-FF-06a-05 | LDPE | 7,6 ± 0,3 |
XF-FF-06a-06 | PVC | 7,6 ± 0,3 |
Frecuencia [MHz] | Pérdida de inserción máx. (Atenuación) | Min. SIGUIENTE [DB] | Min. PSNEXT [dB] | Min. ACR [DB] | Min. PSACR [DB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | RL mínimo (Pérdida de retorno) [DB] | Min. PSANEXT [DB] | Min. PSAACRF [DB] | Min. TCL [DB] | Min. ELTCTL [DB] |
1 | 2,1 dB/100M | 75,3 | 72,3 | 73,2 | 70,2 | 68 | 65 | 20 | 67 | 67 | 40 | 35 |
4 | 3,8 dB/100M | 66,3 | 63,3 | 62,5 | 59,5 | 56 | 53 | 23 | 67 | 66,2 | 34 | 23 |
10 | 5,9 dB/100M | 60,3 | 57,3 | 54,4 | 51,4 | 48 | 45 | 25 | 67 | 58,2 | 30 | 15 |
16 | 7,5 dB/100M | 57,2 | 54,2 | 49,8 | 46,8 | 43,9 | 40,9 | 25 | 67 | 54,1 | 28 | 10,9 |
31,2 | 10,5 dB/100M | 52,9 | 49,9 | 42,4 | 39,4 | 38,1 | 35,1 | 23,6 | 67 | 48,3 | 25,1 | 5,1 |
62,5 | 15 dB/100M | 48,4 | 45,4 | 33,4 | 30,4 | 32,1 | 29,1 | 21,5 | 65,6 | 42,3 | 22 | |
100 | 19,1 dB/100M | 45,3 | 42,3 | 26,2 | 23,2 | 28 | 25 | 20,1 | 62,5 | 38,2 | 20 | |
125 | 21,5 dB/100M | 43,8 | 40,8 | 22,3 | 19,3 | 26,1 | 23,1 | 19,4 | 61 | 36,3 | 19 | |
200 | 27,6 dB/100M | 40,8 | 37,8 | 13,2 | 10,2 | 22 | 19 | 18 | 58 | 32,2 | 17 | |
250 | 31,1 dB/100M | 39,3 | 36,3 | 8,3 | 5,3 | 20 | 17 | 17,3 | 56,5 | 30,2 | 16 | |
300 | 34,3 dB/100M | 38,1 | 35,1 | 3,9 | 0,9 | 18,5 | 15,5 | 17,3 | 55,3 | 28,7 | ||
500 | 45,3 dB/100M | 34,8 | 31,8 | -10,4 | -13,4 | 14 | 11 | 17,3 | 52 | 24,2 | ||
Nota: El rendimiento de transmisión anterior para el 100M, 20 ± 2 ℃ en las condiciones probadas. | ||||||||||||
