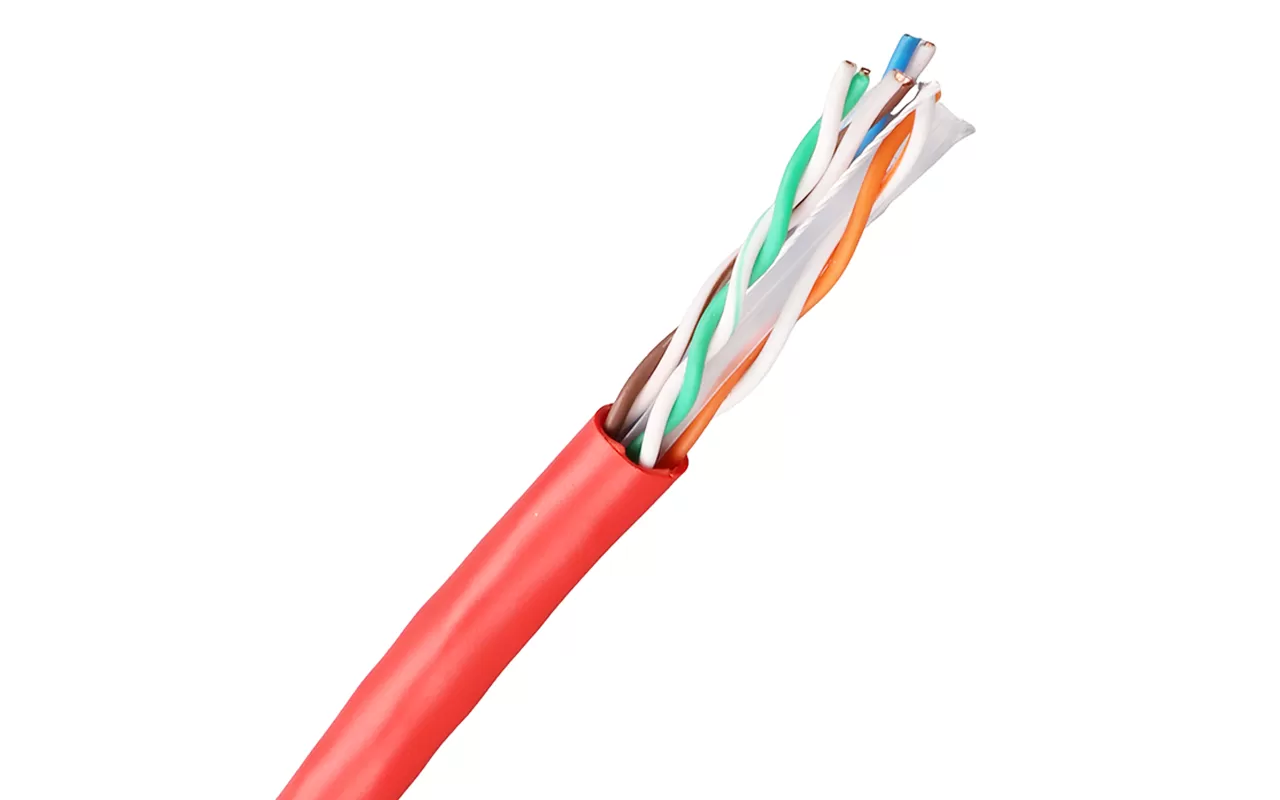

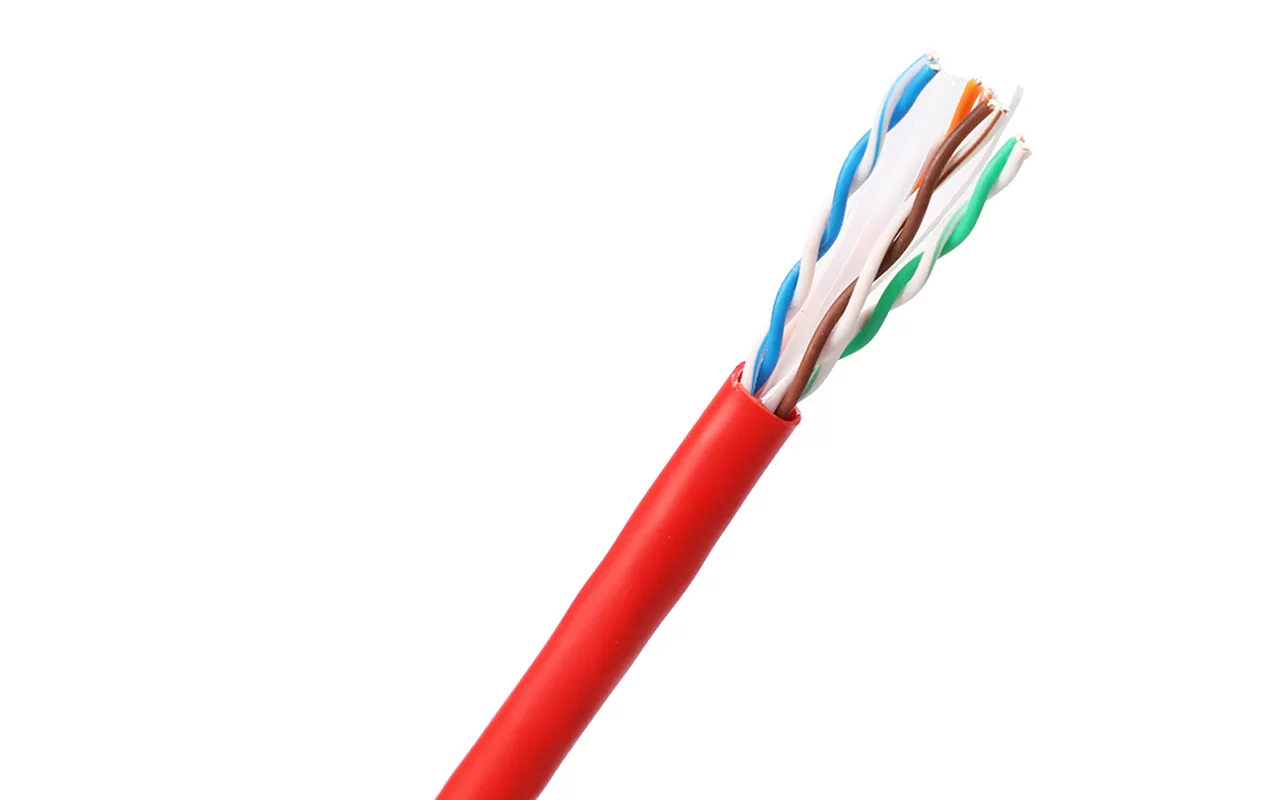

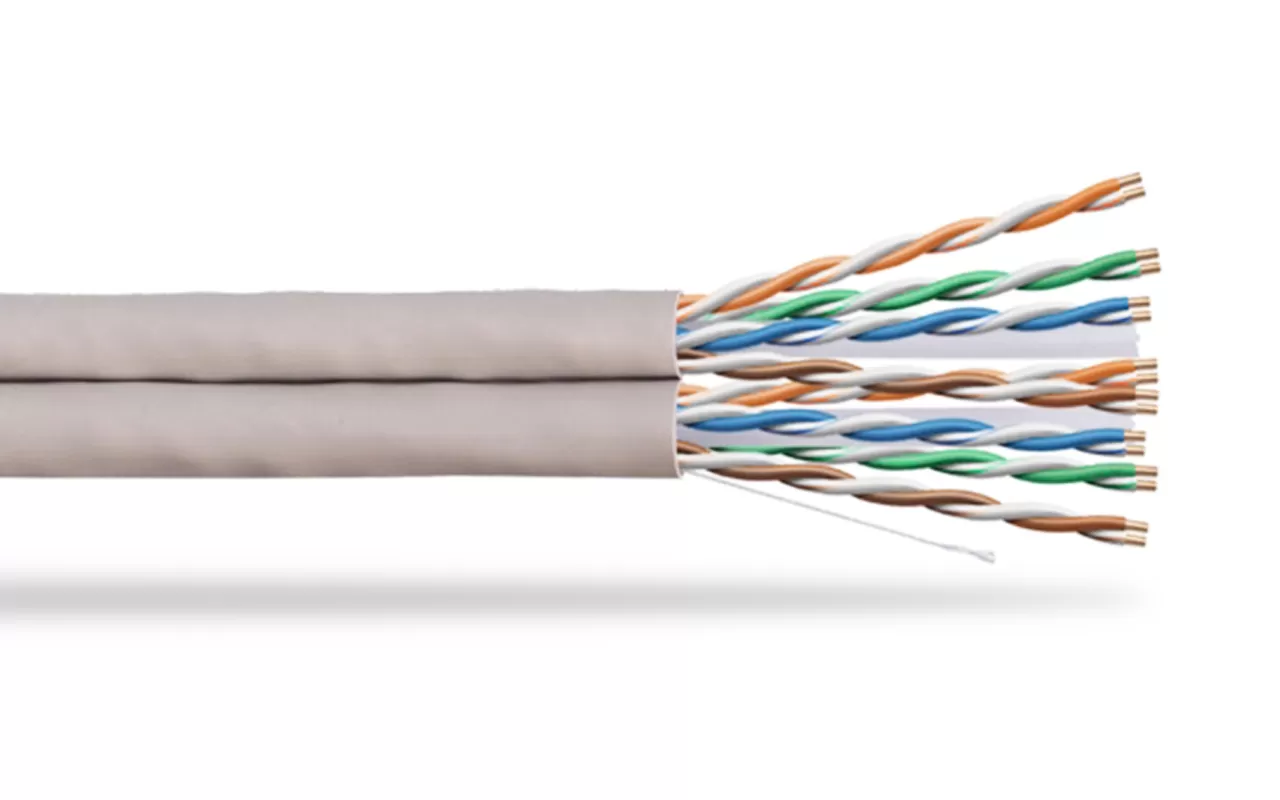

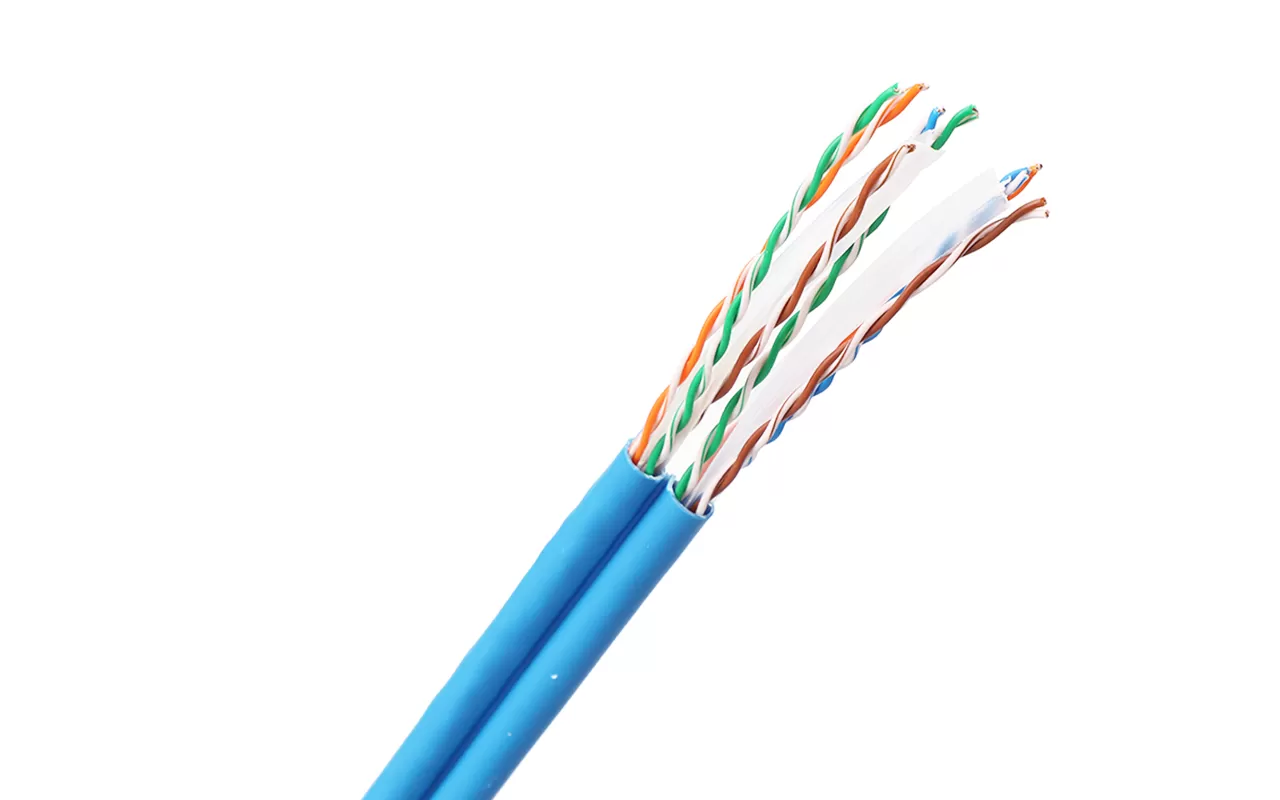

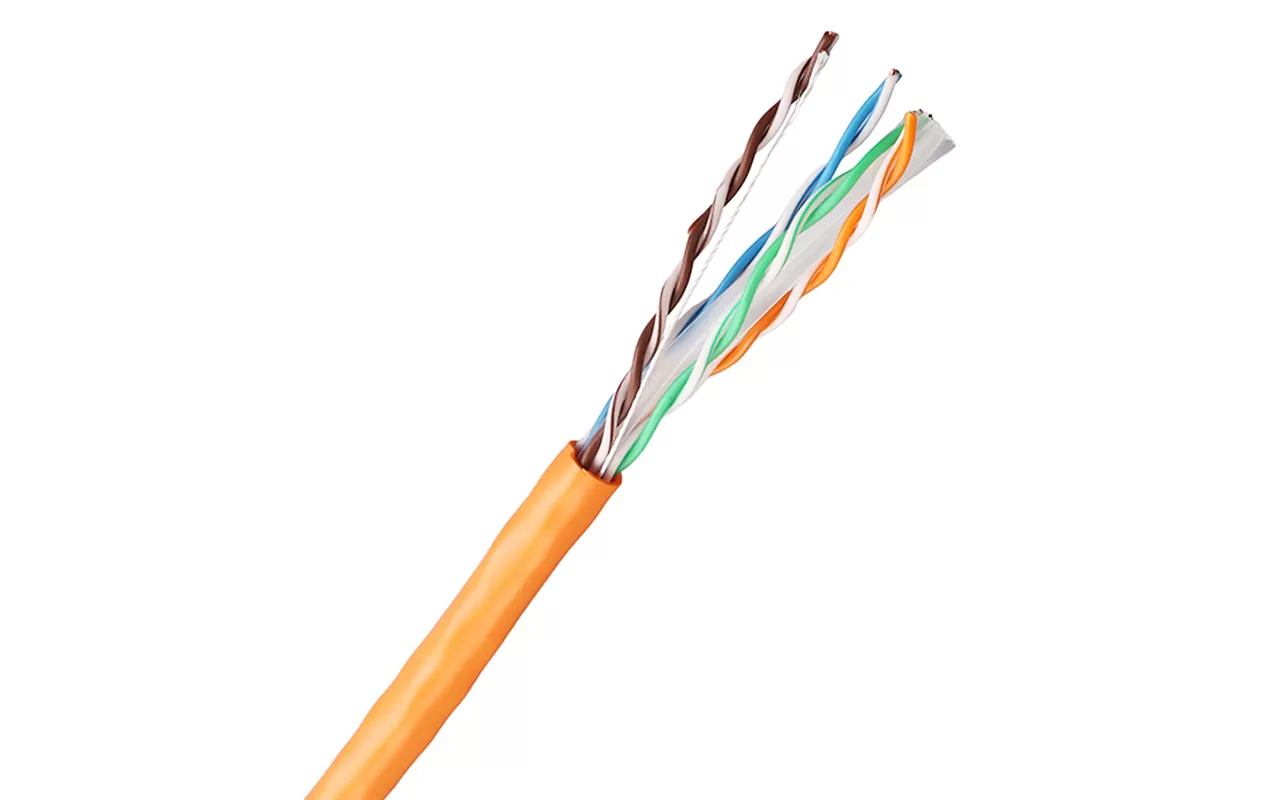

Name: Cable Lan CAT6 sin blindaje UTP
Brand: HANGZHOU XINGFA TECHNOLOGY CO., LTD.
Availability: InStock

Especificaciones técnicas del cable Lan CAT6 sin blindaje UTP

Descripción

Conductor: 23 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Halógeno libre o chaqueta de PVC disponible
Compatible con RoHS, REACH, UL

Estándar

CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
BS EN 50288
61156 IEC

Aplicación

-Premisa cable horizontal

-Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T

-PoE ++, PoE +, PoE

Características eléctricas

-Resistencia al conductor (20 ℃)≤ 7,3 Ω/ 100M

-Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%

-Resistencia de aislamiento> 5000 MΩ · km

-Capacitancia mutua de un par ≤ 5.6nF/100M

Conductor

Conductor	Cobre desnudo sólido 23AWG
Aislamiento	HDPE
Número total de conductores aislados	8, trenzado en 4 pares
Código de color	Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde. Blanco-Marrón/Marrón
Escudo de par individual	NINGUNO
Escudo general	NINGUNO
Alambre de drenaje	Cobre estañado
Relleno cruzado	1

Información sobre el pedido

Ltem	Chaqueta exterior	Diámetro total (mm)
XF-U-06-01	CMX	6,3 ± 0,2
XF-U-06-02	CM	6,3 ± 0,2
XF-U-06-03	CMR	6,3 ± 0,2
XF-U-06-04	LSZH	6,3 ± 0,2
XF-U-06-05	LDPE	6,3 ± 0,2
XF-U-06-06	PVC	6,3 ± 0,2

Frecuencia [MHz]	Pérdida de inserción máx. (Atenuación)	Min. SIGUIENTE [dB]	Min. PSNEXT [dB]	ACR mínimo [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	RL mínimo (Pérdida de retorno)[dB]	Máx./Min. Entrada Impedancia (no ajustada) [Ohm]	Máx./Min. Equipado Impedancia [Ohm]
1	2,0 dB/100M	84,3	82,3	80,3	80,3	76,8	73,8	20,0	100 ± 15
4	3,7 dB/100M	75,3	73,3	69,5	69,5	64,8	61,8	23,6	100 ± 15	100 ± 12
8	5,3 dB/100M	70,8	68,8	63,5	63,5	58,7	55,7	25,3	100 ± 15	100 ± 10,4
10	5,9 dB/100M	69,3	67,3	61,4	61,4	56,8	53,8	26,0	100 ± 15	100 ± 8
16	7,4 dB/100M	66,2	64,2	56,8	56,8	52,7	49,7	26,0	100 ± 15	100 ± 7,3
20	8,3 dB/100M	64,8	62,8	54,4	54,4	50,8	47,8	26,0	100 ± 15	100 ± 5,7
25	9,4 dB/100M	63,3	61,3	52,0	52,0	48,8	45,8	25,5	100 ± 15	100 ± 5
31,25	10,5 dB/100M	61,9	59,9	49,4	49,4	46,9	43,9	25,0	100 ± 15	100 ± 5
62,5	15,1 dB/100M	57,4	55,4	40,3	40,3	40,9	37,9	23,5	100 ± 15	100 ± 5
100	19,3 dB/100M	54,3	52,3	33,0	33,0	36,8	33,8	22,5	100 ± 15	100 ± 5
155	24,5 dB/100M	51,4	49,4	24,9	24,9	33,0	30,0	21,6	100 ± 22	100 ± 5
200	28,2 dB/100M	49,8	47,8	19,6	19,6	30,8	27,8	21,0	100 ± 22	100 ± 5
250	31,8 dB/100M	48,3	46,3	14,5	14,5	28,8	25,8	20,5	100 ± 32	100 ± 5
Nota: El rendimiento de transmisión anterior para el 100M,20 ± 2 ℃ en las condiciones probadas.
