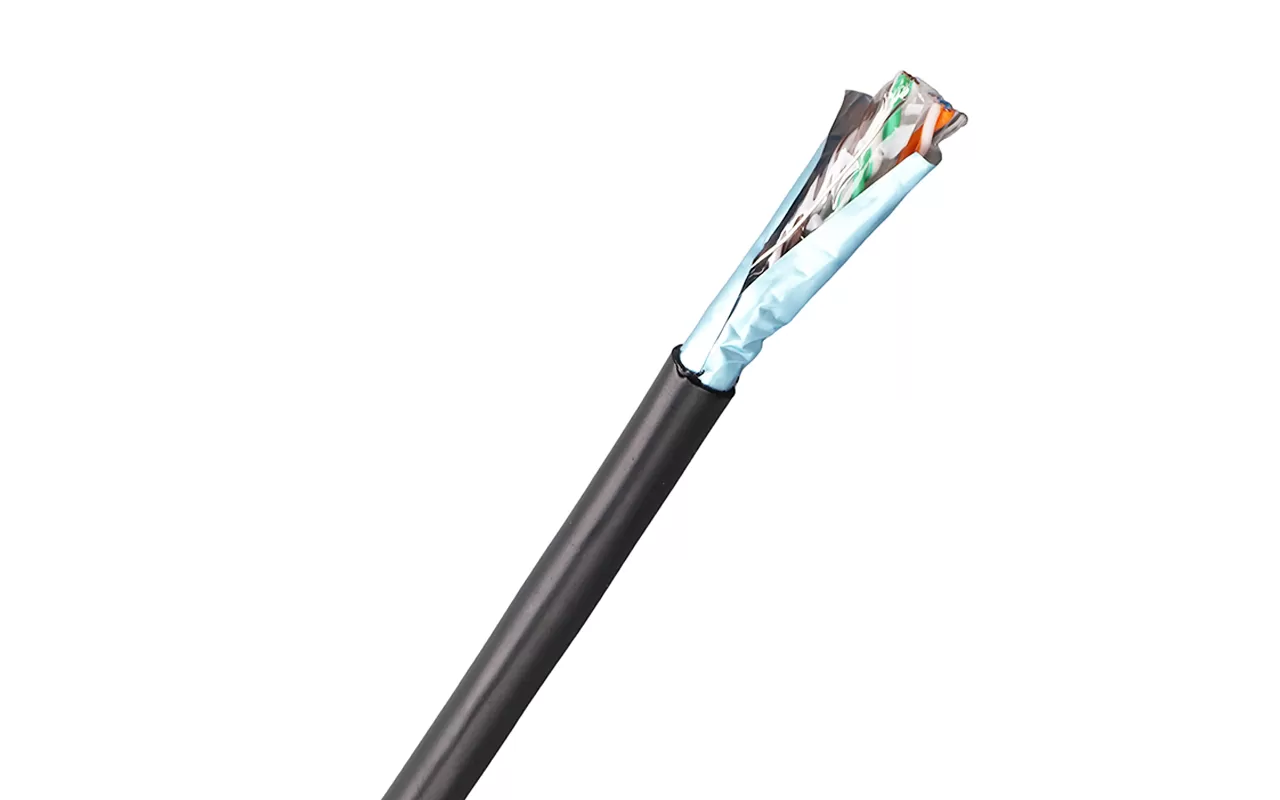

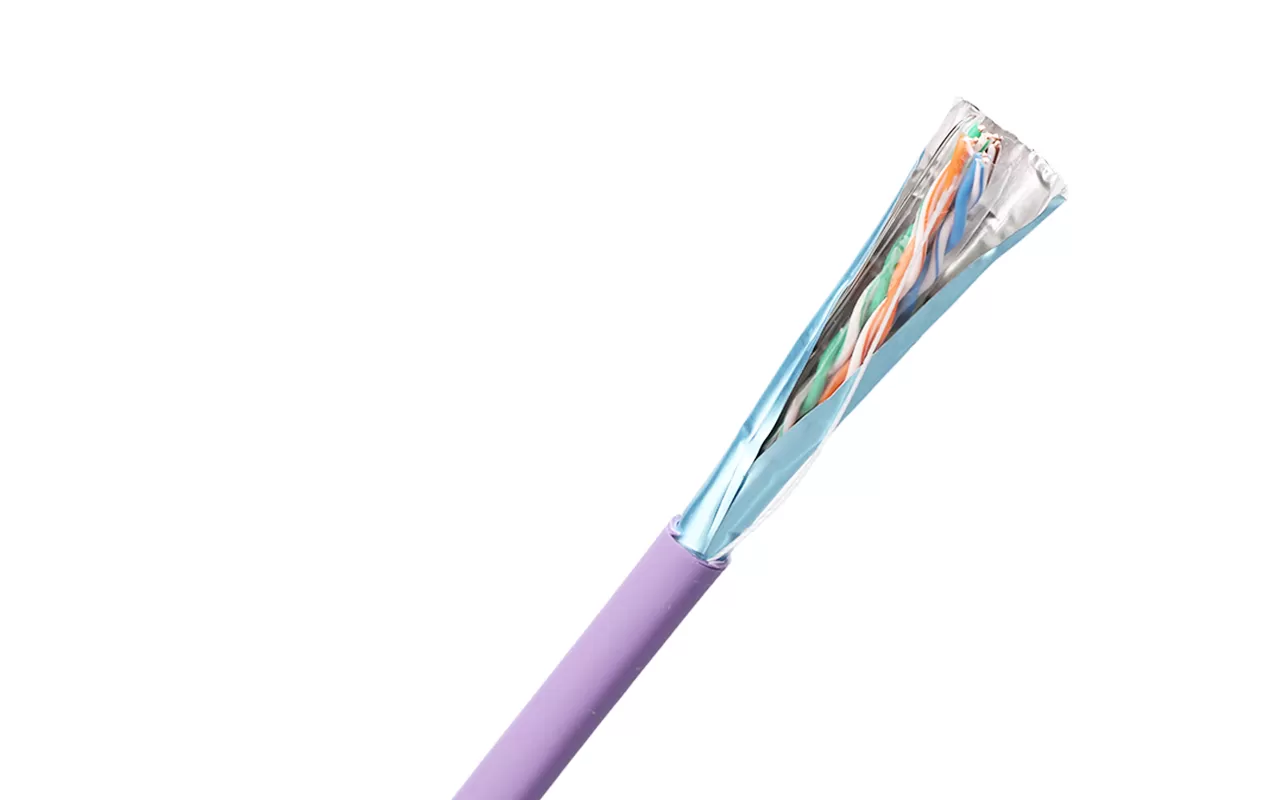

Conductor: 23 AWG cobre desnudo sólido
Aislamiento: SKIN-FOAN-SKIN PE
Chaqueta libre de halógenos o PVC disponible
Compatible con RoHS, REACH, UL
CMR CM Listado UL/CSA
ANSI/TIA-568-C.2-1
11801 ISO/IEC
BS EN 50288
61156 IEC
-Cable troncal horizontal y edificio
-Admite aplicaciones actuales y futuras de Categoría 6 y 5E, como 1000 Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM
-Resistencia al conductor (20 ℃)≤ 7,3 Ω/ 100M
-Desequilibrio de resistencia eléctrica (20 ℃)≤ 2,5%
-Resistencia de aislamiento> 5000 MΩ · km
-Capacitancia mutua de un par ≤ 5.6nF/100M

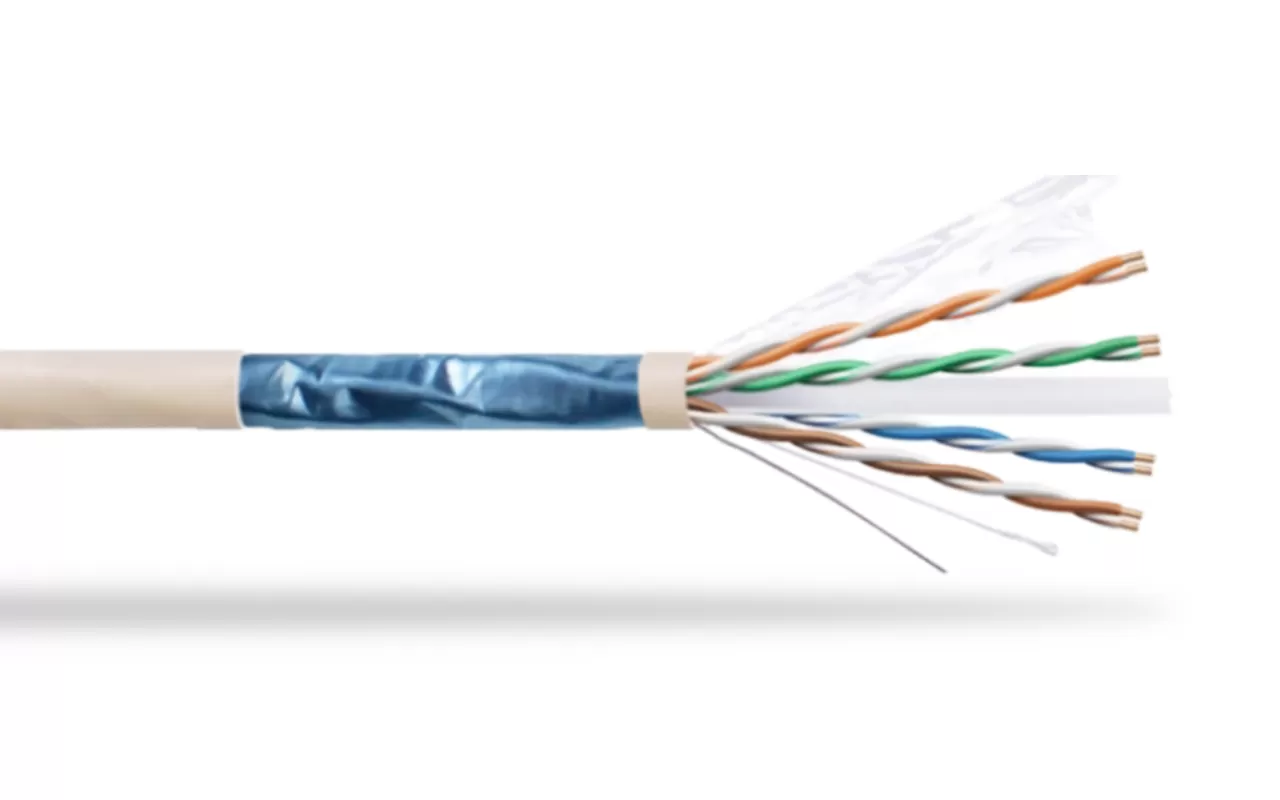

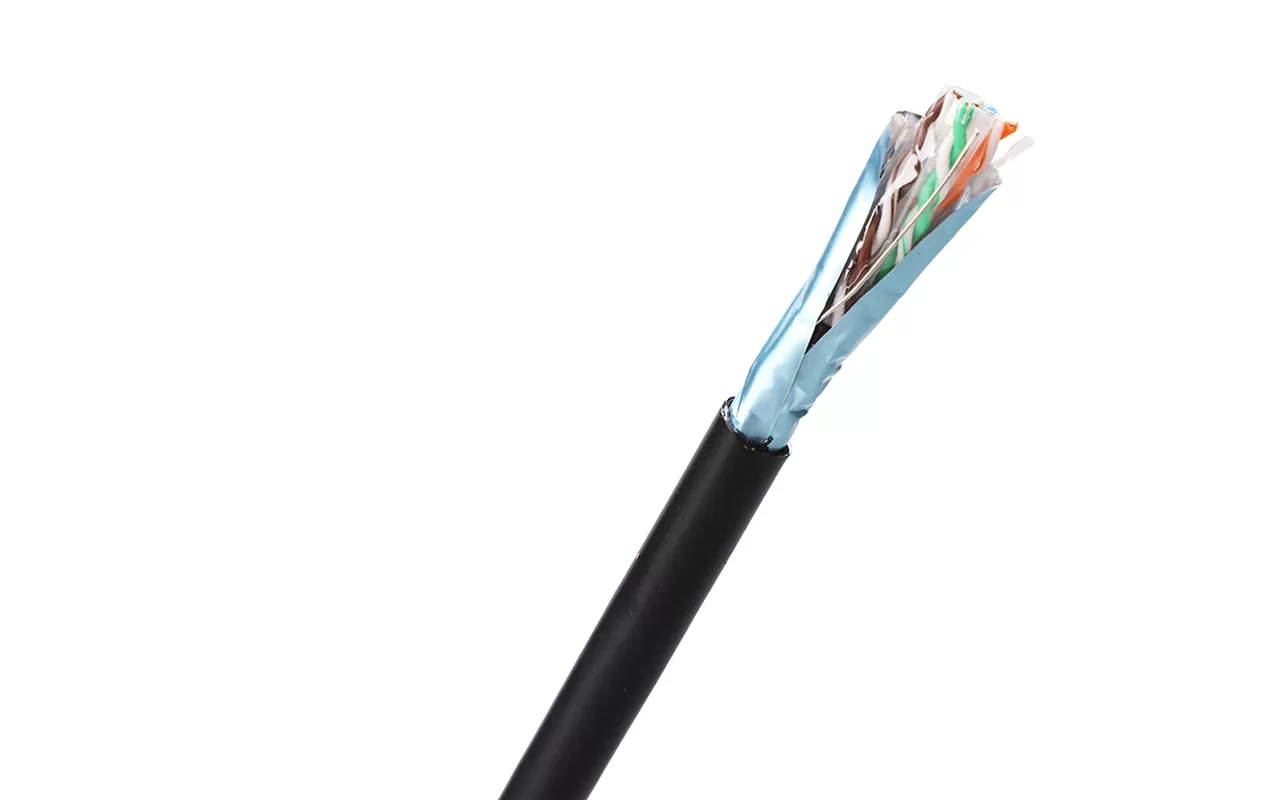

Conductor | Cobre desnudo sólido 23AWG |
Aislamiento | HDPE |
Número total de conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde. Blanco-Marrón/Marrón |
Escudo de par individual | NINGUNO |
Escudo general | Papel de aluminio, proporcionando cobertura de 100%, lámina boca fuera |
Alambre de drenaje | Cobre estañado |
Relleno cruzado | 1 |
Ltem | Chaqueta exterior | Diámetro total (mm) |
XF-F-06-01 | CMX | 7,3 ± 0,2 |
XF-F-06-02 | CM | 7,3 ± 0,2 |
XF-F-06-03 | CMR | 7,3 ± 0,2 |
XF-F-06-04 | LSZH | 7,3 ± 0,2 |
XF-F-06-05 | LDPE | 7,3 ± 0,2 |
XF-F-06-06 | PVC | 7,3 ± 0,2 |
Frecuencia [MHz] | Pérdida de inserción máx. (Atenuación) | Min. SIGUIENTE [DB] | Min. PSNEXT [DB] | ACR mín. [DB] | Min. PSACR [DB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (pérdida de retorno) [dB] | Min. TCL [DB] | Min. ELTCTL [DB] |
1 | 2,1 dB/100M | 75,3 | 72,3 | 73,2 | 70,2 | 70 | 67 | 20 | 40 | 35 |
4 | 3,8 dB/100M | 66,3 | 63,3 | 62,4 | 59,4 | 58 | 55 | 23 | 34 | 23 |
10 | 6 dB/100M | 60,3 | 57,3 | 54,3 | 51,3 | 50 | 47 | 25 | 30 | 15 |
16 | 7,6 dB/100M | 57,2 | 54,2 | 49,6 | 46,6 | 45,9 | 42,9 | 25 | 28 | 10,9 |
20 | 8,5 dB/100M | 55,8 | 52,8 | 47,3 | 44,3 | 44 | 41 | 25 | 27 | 9 |
31,2 | 10,7 dB/100M | 52,9 | 49,9 | 42,1 | 39,1 | 40,1 | 37,1 | 23,6 | 25,1 | 5,1 |
62,5 | 15,5 dB/100M | 48,4 | 45,4 | 32,9 | 29,9 | 34,1 | 31,1 | 21,5 | 22 | |
100 | 19,9 dB/100M | 45,3 | 42,3 | 25,4 | 22,4 | 30 | 27 | 20,1 | 20 | |
155 | 25,3 dB/100M | 42,4 | 39,4 | 17,1 | 14,1 | 26,2 | 23,2 | 18,8 | 18,1 | |
200 | 29,1 dB/100M | 40,8 | 37,8 | 11,6 | 8,6 | 24 | 21 | 18 | 17 | |
250 | 33 dB/100M | 39,3 | 36,3 | 6,3 | 3,3 | 22 | 19 | 17,3 | 16 | |
Nota: El rendimiento de transmisión anterior para el 100M,20 ± 2 ℃ en las condiciones probadas. | ||||||||||
