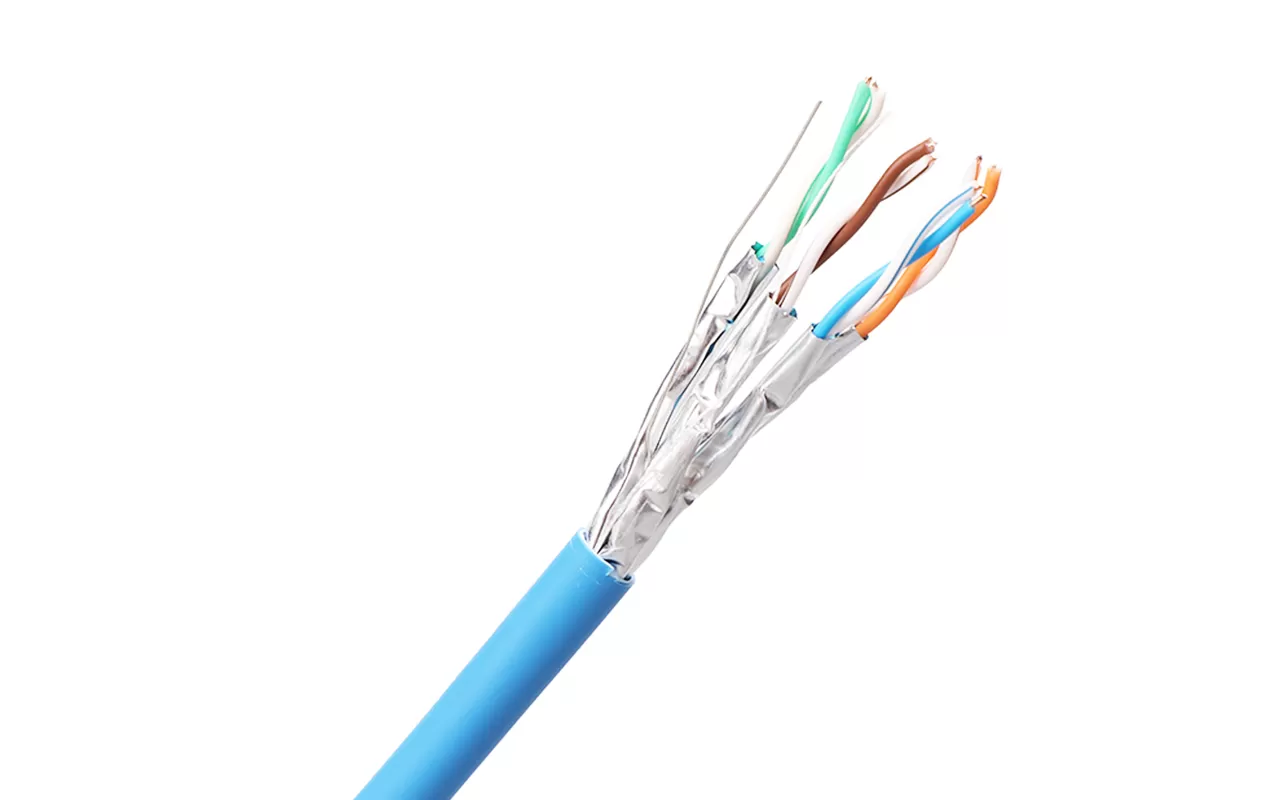

Conductor: cobre sólido desnudo 22AWG
Aislamiento: SKIN-FOAN-SKIN PE
Halógeno libre o chaqueta de PVC disponible
Compatible con RoHS, REACH
11801 ISO/IEC
EN50288
ISO/IEC 61156-5
-Adecuado para cableado de locales estructurados.
-Para la transmisión de voz digital y analógica
Y señales de datos.
-Especialmente adecuado para todas las aplicaciones de Clase FA.
-RDSI, Ethernet 10 Base-T, Fast Ethernet 100 Base-T.
Gigabit Ethernet 1000Base-T.
-10G Base-T:(IEEE 802,3). El alcance máximo para
25G BASE-T/40G BASE-T
-Impedancia: 4 ~ 100MHz 100 +/-15Ω,
100 ~ 200MHz 100 +/-22Ω,
200 ~ 600MHz 100 +/-32Ω
-Resistencia máx. Conductor DC 20 °C: 8,4 (ohmios/100m)
-Desequilibrio de resistencia (%): 2,5 máx.
-(Desequilibrio de capacitancia de par a tierra):330(pF/100m).
-Impendancia de transferencia: Max 10 mohms/m @ 100Mhz.
-Atenuación de acoplamiento: Min 80db.
-Temperatura de instalación: 0-50 °C
-Temperatura de la operación:-20-60 °C

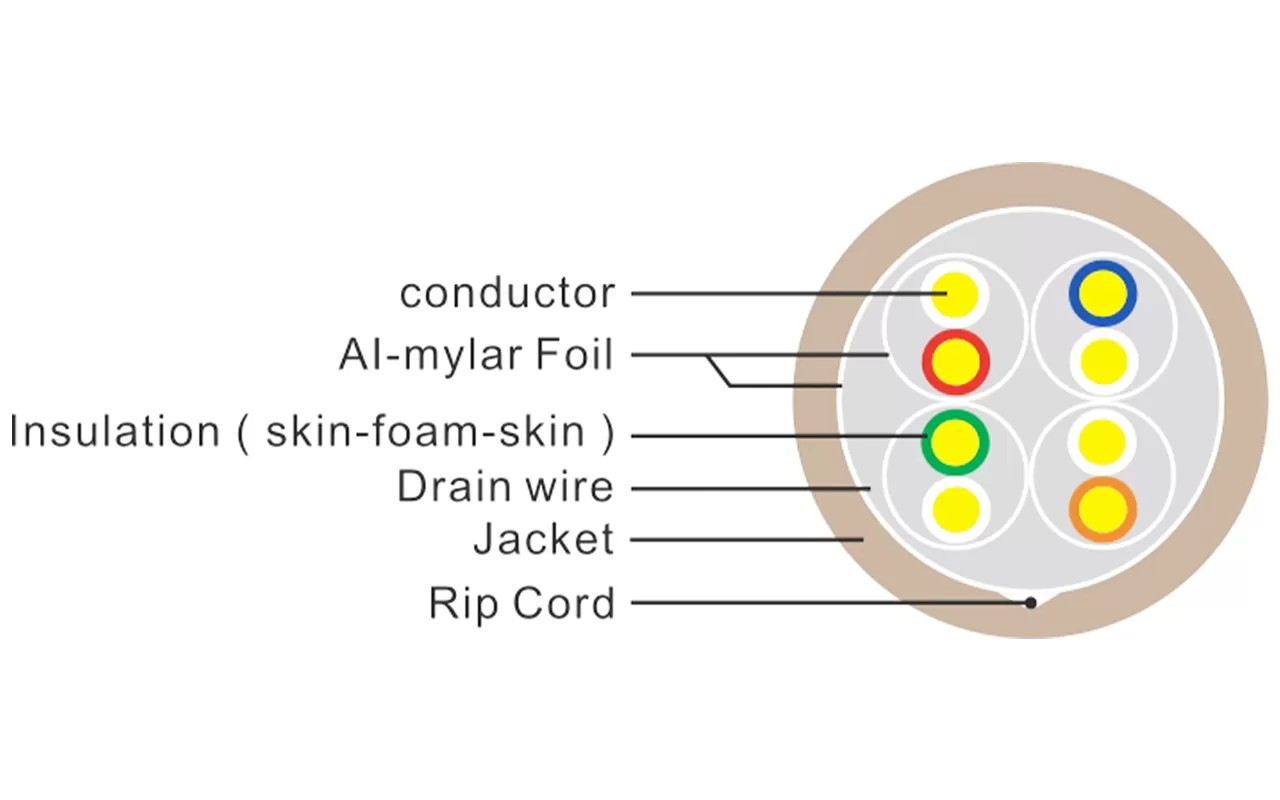

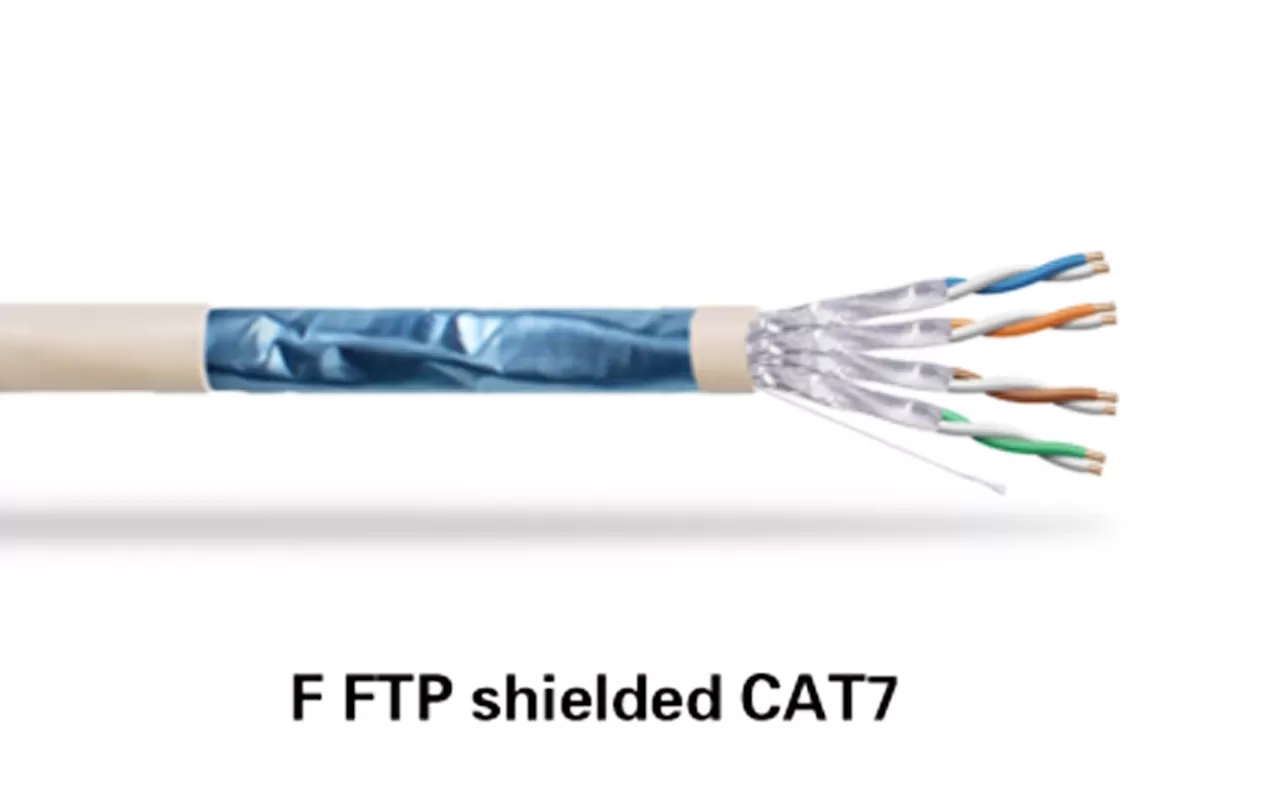

Conductor | Cobre desnudo sólido 23AWG |
Aislamiento | PE (piel-Espuma-piel) |
Número total de Conductores aislados | 8, trenzado en 4 pares |
Código de color | Blanco-Azul/Azul, Blanco-Naranja/Naranja Blanco-Verde/Verde. Blanco-Marrón/Marrón |
Escudo de par individual | Papel de aluminio, proporcionando 100% Cobertura, lámina boca afuera |
Escudo general | Trenza de cobre estañado |
Alambre de drenaje | Cobre estañado |
Ltem | Chaqueta exterior | Diámetro total (mm) |
XF-SF-07-01 | CMX | 7,6 ± 0,3 |
XF-SF-08-02 | CM | 7,6 ± 0,3 |
XF-SF-08-03 | CMR | 7,6 ± 0,3 |
XF-SF-08-04 | LSZH | 7,6 ± 0,3 |
XF-SF-08-05 | LDPE | 7,6 ± 0,3 |
XF-SF-08-06 | PVC | 7,6 ± 0,3 |
Frecuencia | Pérdida de inserción | SIGUIENTE | PSNEXT | RL | Retraso |
(Mhz) | MAX. (DB/100M) | MIN.(dB) | MIN.(dB) | (DB) | MAX. (DB/100M) |
4 | 3,7 | 78,0 | 75,0 | 23,0 | 25 |
8 | 5,2 | 78,0 | 75,0 | 24,5 | 25 |
10 | 5,9 | 78,0 | 75,0 | 25,0 | 25 |
16 | 7,4 | 78,0 | 75,0 | 25,0 | 25 |
20 | 8,3 | 78,0 | 75,0 | 25,0 | 25 |
25 | 9,3 | 78,0 | 75,0 | 24,3 | 25 |
31,25 | 10,4 | 78,0 | 75,0 | 23,6 | 25 |
62,5 | 14,9 | 75,5 | 72,5 | 21,5 | 25 |
100 | 19,0 | 72,4 | 69,4 | 20,1 | 25 |
200 | 27,5 | 67,9 | 64,9 | 18,0 | 25 |
250 | 31,0 | 66,4 | 63,4 | 17,3 | 25 |
300 | 34,2 | 65,2 | 62,2 | 17,3 | 25 |
400 | 40,0 | 63,4 | 60,4 | 17,3 | 25 |
500 | 45,3 | 61,9 | 58,9 | 17,3 | 25 |
600 | 50,1 | 60,7 | 57,7 | 17,3 | 25 |
